Čelična cijev 50x50: gdje se nanosi i kako odabrati

Takav materijal poput četverokutne cijevi 50x50 danas je veoma zahtjevan kada se obavljaju razni radovi na izgradnji i popravcima. I to je sasvim razumljivo, jer njegove osobine omogućuju rješavanje raznih problema, gdje tradicionalni materijali jednostavno gube u smislu tehničkih i drugih parametara.

Slika kvadratnih cijevi

Posebne značajke

Na popularnost proizvoda utječu mnogi čimbenici:

  1. Razumno razumna cijena takvih proizvoda. Na primjer, kod izrade nosača ili stupova, često je povoljnije koristiti ovu vrstu metala nego baciti betonski stupac.
  2. Metalna cijev 50 do 50 je vrlo jednostavna za ugradnju. Konkretno, može biti bilo vijak ili zavaren na bilo što.
  3. Zbog kvadratnog oblika, proizvod ima povećanu razinu krutosti - tj. Prilično je teško savijati.

Ispada da je materijal toliko popularan uglavnom zato što ima jedinstvene tehničke kvalitete i pristupačnu cijenu. Osim toga, može zamijeniti najraznovrsnije elemente pojačanja profila i time značajno smanjiti troškove projekta (bez gubitka kvalitete).

Kvadratna cijev 50 50 izrađena je prema vrlo jednostavnom principu - napravljen je standardni okrugli oblik koji prolazi kroz proces hladne ili vruće deformacije. To jest, okrugli nosač (koji se naziva i "traka") umetne u posebnu tisak, što mu daje oblik kvadrata i unaprijed određeni odjeljak.

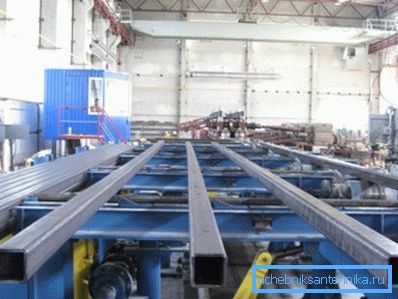

Proizvodnja kvadratnih profila

Istodobno, uputa za proizvodnju također uključuje takav korak kao i kontrola kvalitete zavarivanja u skladu s GOST-om, pa čak i takvo djelovanje kao i toplinska obrada. Toplinska se obrada koristi za ublažavanje mehaničkih naprezanja unutar metala.

Što se tiče materijala za proizvodnju, ovo ćemo pitanje razmotriti u donjoj tablici.

Opcijski materijal za izradu kvadratnog profila Što to znači u praksi?
1. Ugljični čelik. Zapravo, to je najčešći čelik izrađen od željeza s dodatnim ugljikom. Ova vrsta metala razlikuje se po tome što je jeftina, ali otpornost na koroziju nije ovdje visoka.
2. Noge legure. Ovo je metal kojemu se mogu dodati krom, dušik, bakar itd. Takav čelik je napravljen kako bi se završio proizvodom s povećanom otpornošću na vanjske čimbenike (na primjer, na istu koroziju).

U načelu, ako govorimo o cijevi 50 50 5 je bolje, dakle, naravno, moramo nastaviti s radnim uvjetima. Ako se proizvod koristi u suhoj i toploj prostoriji, onda je dobro pribora za ugljični čelik.

A ako planirate postaviti strukturu na ulicu ili na tlo, gdje će ga agresivni vanjski čimbenici konstantno utjecati, onda je bolje prekinuti drugu opciju.

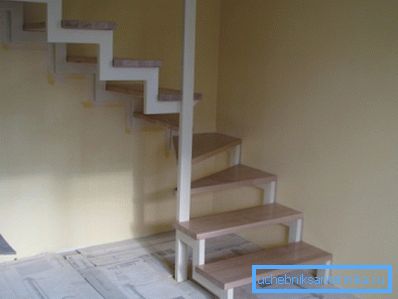

Primjer korištenja kvadratnog stupca čelika u zatvorenom prostoru

Obratite pažnju! Niskolegirani čelik s dodatkom mnogih elemenata treće strane poput bakra ili aluminija, iako postaje stabilniji fizički, ali gubi malo snage. Dakle, ako vam je potrebna cijev 50 50 2 samo od takvog čelika koji će obavljati funkcije ležaja, savjetujemo vam da odaberete proizvod veće debljine metala.

To je, na primjer, cijev od 50x50x5 milimetara vrlo pogodna za takav rad (zadnja vrijednost je samo debljina čelika).

Pa, ako pojednostavnite informacije što je više moguće, možemo reći da je ovaj proizvod najčešće korišten kao analogni bar.

Za ove svrhe možete koristiti kvadratni profil:

  1. Kao okvir za cijevne ograde. Dobro je da takve strukture ne zahtijevaju vrlo visoku nosivost, što znači da ne cijev 50 50 4 mm, ali 2 je vrlo prikladna.
Okvir za ogradu
  1. Kao rekvizite za nadstrešnice, nadstrešnice i stropove. Jedina stvar koju treba uzeti u obzir za takve strukture je da čelični kvadratni proizvodi ne izgledaju vrlo lijepo.
  2. Za uređaj zaostaje u preklapanju i krovu. Ovdje samo trebate pravilno izračunati maksimalnu dopuštenu duljinu proizvoda - tako da nema promjena. Da bi se izbjegle deformacije za podove, potrebno je koristiti najgladniji metal s velikim presjekom.

Savjet! Ako polagate metalne grede, onda je vrlo važno da se usredotočite na težinu od 1 metra cijevi 50x50x2 - moguće je da zbog teških opterećenja na zidovima morat ćete koristiti drvo kao zaostaje, ali drvo. Uostalom, ispada da što je veća debljina čelika, to je veća težina zaostajanja. Jednostavno rečeno, zidovi ne mogu izdržati takvo opterećenje.

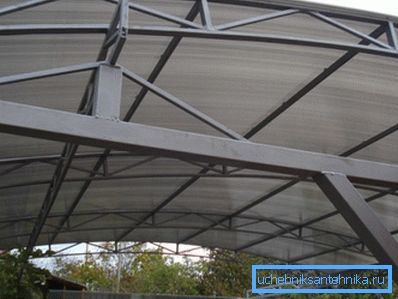

Nadstrešnica s nosačima kvadratnih cijevi

Pojedinosti omjera težine i debljine metalnih zidova navedene su u donjoj tablici.

Debljina čelika (u milimetrima) Težina od 1 metra kvadratnog profila (u kilogramima)
1.5 2.25
2 2.96
2.5 3.64
3 4.31
3.5 4.94
4 5.56
5 6.73
6 7.80

To jest, kao što vidite, težina cijevi 50x50x4, na primjer, značajno se razlikuje od proizvoda s različitom debljinom metala. Razmotrite ovo pri planiranju projekta. Štoviše, troškovi cijelog posla izravno ovise o tome.

Pogledajmo kako "popuniti sliku", kako se takvi materijali koriste u stvarnoj privatnoj konstrukciji. Kao primjer, najlakši način da se ograda pod podom.

Montaža ograde kvadratnog cijevi

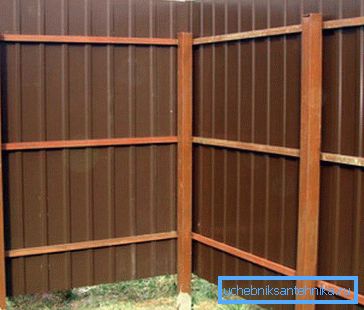

Ograda valovitog

Za rad trebamo najmanje inventara.

Pored samog kvadratnog profila, zalijepite na sljedećem:

  1. Lopata (najbolje je kupiti "američki" - lakše je kopati).

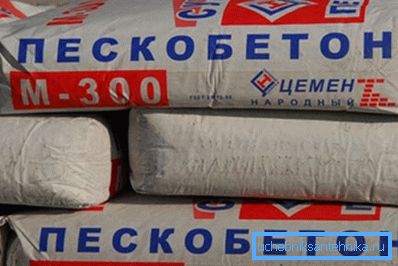

  2. Peskobeton.
peskobeton
  1. Krovnog materijala.
  2. Tape mjera, konstrukcijska nit i razina.
  3. Brusilica za rezanje cijevi.

Pa, između ostalog, na određenoj pozornici, morat ćete pozvati zavarivač. U načelu, možete to učiniti bez nje, ali ćete morati pričvrstiti čelik zajedno s pomoćnim vijcima, a to je nezgodno i dugotrajno. Lakše je i jeftinije pozvati zavarivač na nekoliko sati.

Raspored i pripremni rad

Zato počnemo graditi ogradu vlastitim rukama.

Morate djelovati u ovom redoslijedu:

  1. Označavamo dvije ekstremne točke duž linije buduće ograde.
  2. Na ovim mjestima vozimo klinove.
  3. Između klinova povucite konac.
  4. Označavamo točke na kojima će se nalaziti međupolovi (obično je udaljenost između njih 1,5 - 2 metra) i postaviti klinove na tim mjestima.

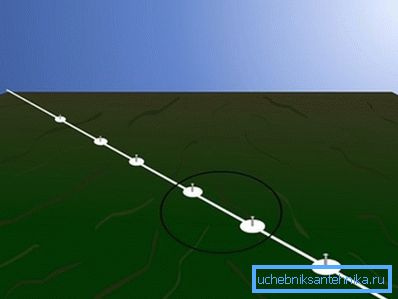

Shema izgleda
  1. U svim potrebnim točkama kopamo rupe, čija širina treba biti 20 centimetara.

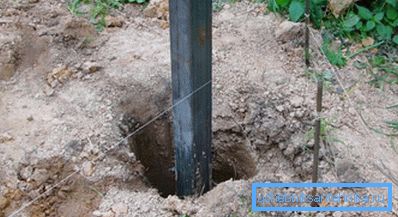

Rupa za podupiranje

Nakon toga odstranit će se četverotračna cijev veličine 50x50x4 (2 mm neće biti dovoljno za pravu čvrstu konstrukciju) i iz njega će se izrezati stupovi potrebne visine. Dalje idemo do završne faze.

Sklop okvira

Sada morate otopiti pijesak beton vodom, omotati dio stupova koji "idu" u zemlju, krovni materijal, a zatim umetnite ekstremne stupove u jamu. Tada ih morate poravnati u odnosu na vertikalu s razinom i popuniti slobodni prostor rupa betonom.

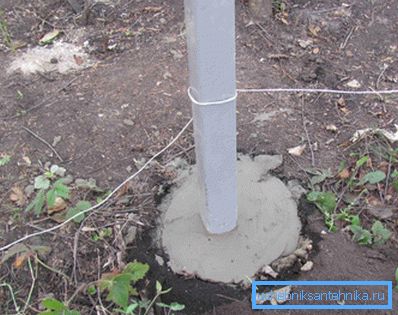

Podupirač četvrtaste cijevi

Kada se beton osuši, konac se proteže između najudaljenijih stupova, a sve se međusobne kolone instaliraju u odnosu na njega i također se napune cementnom smjesom.

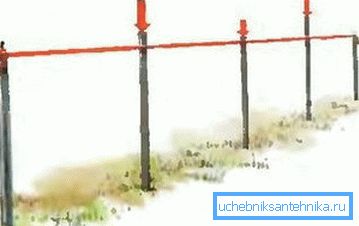

Temu kao vodič za međupolarne stupove

Nakon što se mješavina u svim jamama stvrdne i stupovi prestanu kretati pod pritiskom, možete započeti zavarivanje. Zapravo, na ovom mjestu samo trebate zavarivati ​​dvije paralelne vodoravne linije na vrhu i dnu ograde.

Kada se to učini, možete sigurno pričvrstiti pločicu - jer je okvir ograde kvadratnih cijevi spreman!

Raspored okvira

Ovo zaključuje našu recenziju i sad možemo sažeti članak.

zaključak

Detaljno smo se bavili kvadratnim cijevima od kvadratnih 50 do 50 mm. Razmotrili smo opseg primjene, preporuke za izbor, a upoznali smo se i sa specifičnim primjerom na koji je način napravljen ogradac od takvih proizvoda.

Želim misliti da vam informacije trebate u praksi. Ako se čini da podaci nisu dovoljni, preporučujemo da u ovom članku pogledate i dodatni tematski videozapis.
