Čelična profilirana cijev: primjena, standardi, mjerač

23-06-2018
Cijevi

Za što se koriste cijevi? Koji su standardi i GOST za čeličnu profiliranu cijev trenutno na snazi? Koje su veličine napravljeni ti proizvodi? Tražimo odgovore.

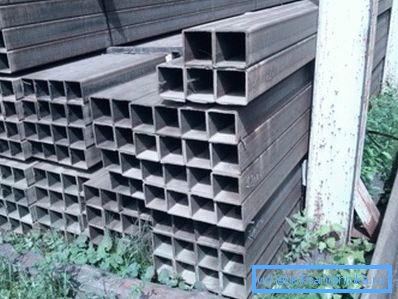

Dopustite mi da podnesem: proftruba.

primjena

Primjene okruglih i profiliranih cijevi odvojene su brojnim značajkama proizvoda koji izravno proizlaze iz oblika njihove sekcije. Opseg primjene okruglih cijevi je transport tekućina i plinova, uključujući i one s prekomjernim tlakom.

Postoje dva razloga:

  1. Oblik okruglog oblika pruža maksimalni presjek i time maksimalni propusnost na fiksnom opsegu.

Obratite pažnju! Što je veći obujam cijevi (opseg ili perimetar), to je veća cijena po metru s fiksnom debljinom stijenke.

  1. Osim toga, okrugli dio pruža maksimalnu vlačnu čvrstoću s prekomjernim unutarnjim pritiskom. Napominjemo da je to izravna posljedica prvog postulata: unutarnje sredine utiskuje zidove jače, veće njihovo područje; područje s fiksnom duljinom je minimalno samo na okrugloj cijevi.

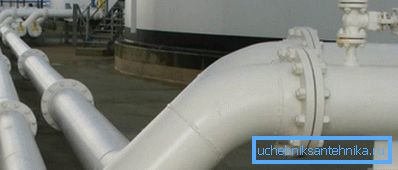

Glavni cjevovodi uvijek imaju kružni poprečni presjek.

Načinjene su cijevi oblika - kvadratna i pravokutna, gdje je potrebna maksimalna krutost uz minimalnu težinu. Kakav je odnos između profila i krutosti?

Dopustite mi da objasnim primjerom malog eksperimenta iz tečaja terorističkih škola u fizici u Sovjetskom Savezu, koji je jednostavan za napraviti sa svojim vlastitim rukama.

  • Skupit ćemo iz tanke letve na četiri klinčića pravokutni okvir za papir A4. Nije teško pogoditi da će okvir postavljen na stol, kad se male snage primjenjuje u horizontalnoj ravnini, lako pretvoriti u romb s proizvoljnim kutovima.
  • I sada zalijepite na okvir papirnati list i nakon što se ljepilo osuši, pokušat ćemo opet okrenuti pravokutnik u romb. Napomena: primjena napora moguće na odrasloj osobi u istoj ravnini neće uspjeti.

U proffrtnom zidu, paralelno smjeru savijanja, igra ulogu poznatog lista papira. Ne dopuštaju savijanje cijevi, unatoč vlastitoj maloj debljini i dimenzijama: čelik je još uvijek mnogo jači od papira rastresen.

Opseg proftruba je vrlo brojan.

Evo nekoliko primjera:

  • Noseći grede i stalci metalnih konstrukcija.
  • Rukohvati i ograde rukohvati.
  • Okviri staklenika i bunara iz cijevi.

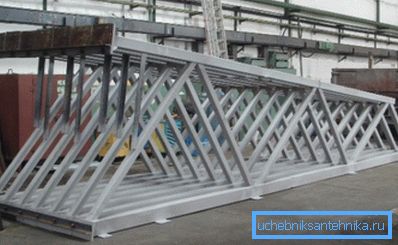

Farma iz cijevi kvadratnog i pravokutnog dijela.

Regulatorni dokumenti

Popis

Postoje tri glavna dokumenta koji reguliraju proizvodnju proizvoda zanimljivih za nas.

  1. GOST 13663-86 za čelične cijevi sadrži tehničke uvjete za proizvodnju.
  2. Raspon kvadratnih čeličnih cijevi nalazi se u standardnom broju 8639-82.
  3. Raspon pravokutnih cijevi se uzima prema GOST 8645-68.

Zanimljivo je: unatoč ostalim tehničkim zahtjevima za proizvodnju, u pogledu veličine izrađuje se profilna cijev od nehrđajućeg čelika prema istim standardima kao i cijev od nehrđajućih čelika - GOST 8639-82 i 8645-68.

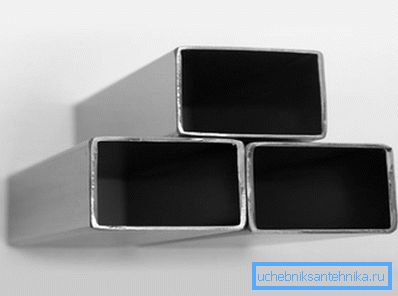

Polirano cjevovodi od nehrđajućeg čelika.

Pogledajmo sadržaj dokumenata.

Tehnički uvjeti

Prema dokumentu, cjevovod se može obaviti na četiri načina:

Proizvodna tehnologija Kratak opis
Vruće valjane Cilindrična žbuka zagrijana je iznad temperature rekristalizacije i povezana, pretvarajući se u šuplji cilindar. Zatim se kotrlja u vrućem stanju na svornjaku, dobivajući željeni oblik.
hladno oblikovan Spojeni radni dio se hladi, nakon čega se podvrgava deformaciji i kalibraciji.
električno Ravna traka je valjana u kvadrat ili pravokutnik, zatim se uzdužna šava kuha visokofrekventnim strujama ili električnim lukom.
Električno hladno zavarivanje Ravna traka je zavarena u okruglu cijev koja je deformirana valjcima.

Proizvodi se mogu standardizirati kemijskim sastavom čelika ili mehaničkih svojstava.

Nije dopuštena prisutnost pukotina, zalazaka sunca i nedostataka na površini cijevi; dopušteno je samo manji udubljenja i ogrebotine koje ne produžuju cijev izvan dopuštenih tolerancija, a ostatak bure (konveksni zavar) dopušten je na unutarnjoj strani električno zavarene cijevi.

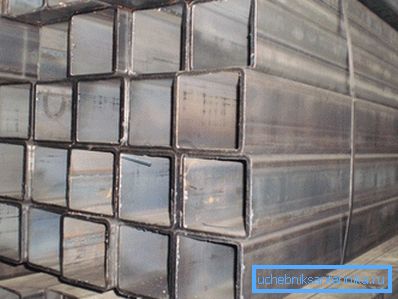

Na unutarnjoj površini nekih cijevi na slici je jasno vidljivo zavarivanje.

U procesu ispitivanja provode se mjerenja i ispitivanja:

  • Vanjske dimenzije.
  • Debljina stijenke
  • Konkavna.
  • Dužina.
  • Zakrivljenost.
  • Uvijanje.
  • Mogućnost izdržljivosti i, u nekim slučajevima, hidrauličkim pritiskom.
  • Kemijski sastav

Upute za provođenje samih testova u GOST-u; međutim, sadrži reference na druge standarde u kojima su specificirane relevantne metodologije.

asortiman

GOST 8639-82

Dakle, što mogu biti dimenzije čeličnih kvadratnih cijevi:

Vanjska veličina, mm Debljina stijenke mm
10 1.0
15 1.0, 1.5
20 1,0; 1,5; 2,0
25 1,0; 1,5; 2,0; 2,5; 3,0
30 2,0, 2,5; 3,0; 3,5; 4.0
35 2,0; 2,5; 3,0; 3,5; 4,0; 5.0
40 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0
42 3,0; 3,5; 4,0; 5,0; 6,0
45 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0
50 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0
60 3,5; 4,0; 5,0; 6,0; 7,0; 8.0
70 4,0; 5,0; 6,0; 7,0; 8.0
80 4,0; 5,0; 6,0; 7,0; 8.0
90 5,0; 6,0; 7,0; 8.0
100 6,0; 7,0; 8,0; 9.0
110 6,0; 7,0; 8,0; 9.0
120 6,0; 7,0; 8,0; 9.0
140 6,0; 7,0; 8,0; 9.0
150 7,0; 8,0; 9,0; 10.0
180 8,0; 9,0; 10,0; 12,0; 14,0

GOST 8645-68

  • Minimalna standardna veličina propisana standardom je 10x15 mm s debljinom stjenke od 1,0, 1,5 i 2,0 mm. Najviše je 180x150 mm sa zidovima od 8,0, 9,0, 10,0 i 12,0 mm.
  • Standardom je predviđena proizvodnja cijevi posebnih veličina - od 28x25 do 230x100 mm. Maksimalna debljina stijenke može doseći impresivnih 20 milimetara.

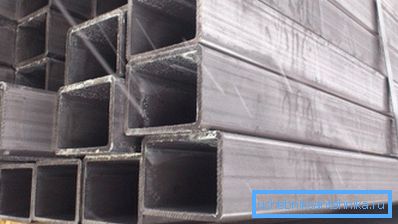

Nepropusne cijevi pravokutnog dijela s debelim zidom.

zaključak

Nadamo se da čitatelj nije umoran od brojnosti suhih brojeva, a materijal koji mu je ponuđen pozornosti bit će koristan. Kao i uvijek, u ovom članku možete pronaći dodatne tematske informacije. Sretno!
