Čelične četvrtaste cijevi - suptilnosti tehnologije

Taj se profil smatra isključivo konstruktivnim, drugim riječima, izvorno je dizajniran za upotrebu u različitim tehnološkim projektima. Okviri ovog profila su stabilniji i snažniji, u usporedbi s strukturama od okruglih ili čak pravokutnih cijevi. Ovaj je profil najčešće korišten u građevinskim tehnologijama.

Ovaj članak će pružiti kratak pregled najčešćih tehnologija za proizvodnju osnovnih proizvoda različitih tipova čelika. Također će pokazati što točno GOST standardi za četvrtaste čelične cijevi reguliraju njihovo oslobađanje.

Zajedničke tehnologije

Cijeli volumen proizvedenih proizvoda može se podijeliti u dvije velike skupine:

• šava;
• Zavareni.

Što se tiče prve skupine, bešavne su dizajne rođene zahvaljujući tehnologijama valjanja, koje su, pak, podijeljene na vruće i hladno valjanje. Skupina uzdužnih konstrukcija izrađena je spajanjem metalnog profila pomoću tehnologije zavarivanja.

Tehnologija vruće valjanja

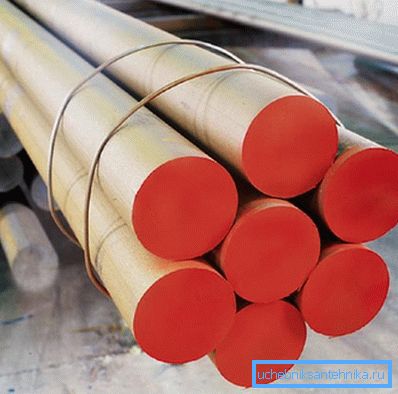

• Vruće valjaonice koriste čvrste lijevano ili žigosasto komprimirane čelične ploče, prethodno zagrijane na temperaturu od najmanje 1200 ° C. Višestrukim oblikovanjem, grubi rukav se dovodi do određene veličine. Nakon toga, dolazi do srednjih valjaka, gdje je trg oblikovan u radni komad.
• Slijedi tzv.. Pomoću ovog tehnološkog procesa, od čvrstog i pre-uvijenog obratka, dobiva se nešto slično željenom segmentu. U monolitnom praznom stanju prolazi se prolazna rupa i izbaci se.

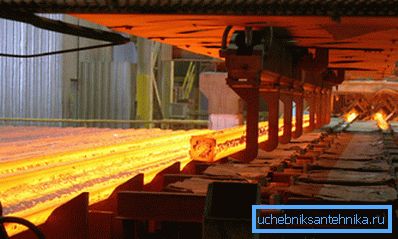

• Nakon toga, prethodno zagrijan grubi billet s prolaznom rupu se prenosi na završnu liniju vruće valjaonice. Ovdje, ovisno o kalibraciji mlinova, proizvod je već doveden u željeni dio. Nakon što su zidovi valjani do planirane debljine i oblik je gotovo spreman, šalju se na liniju nazvanu hladnjak.

• Činjenica je da, kako bi metal zadržao svoju elastičnost, mora se postupno hladi pod prirodnim uvjetima.. Inače, s oštrim hlađenjem, metal može biti otvrdnut, rezultat će biti jak, ali krhki dizajn.
• Ali to nije sve, prije otpuštanja kupca, cijevi se obrađuju na posebnim kalibracijskim strojevima i bez propusta prođu tehnički kontrolni odjel, gdje se provjerava usklađenost s GOST standardima za čelične čelične cijevi. Štoviše, svaki je proizvod osobno, s vlastitim rukama, inspektor kontrole kvalitete i znakove za njegovu kvalitetu.

Hladno valjana tehnologija

I sama hladno valjana tehnologija i mlinovi u kojima se ovaj proizvod proizvodi su znatno različiti od vrućeg oblikovanja.

U nekim izvorima, takvi se proizvodi mogu nazvati bešavnim.

• U početku, grubo mljevenje nije napravljeno pomoću igle, već uznemirujućim ili crtanjem praznine od cijelog čeličnog lima.

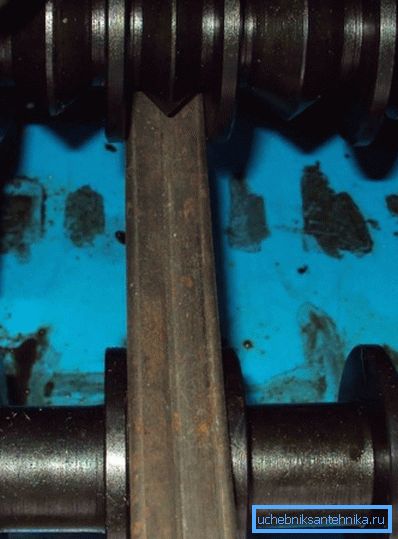

• Nakon toga, na valjcima za hrapanje, cijevni valjak izlazi u srednje stanje na kojem se postiže planirana debljina zida. U ovom je trenutku još uvijek okruglo, jer je u ovom obliku puno jednostavnije obraditi, a točnost obrade se povećava mnogo puta.
• Zatim, proizvod ulazi u poseban tisak, opremljen odgovarajućom iglom. Na njemu dizajn dobiva željeni oblik i šalje se kalibracijskoj liniji.

• Manji nedostaci se uklanjaju na završnoj kalibracijskoj liniji i debljina stijenke se dovodi do savršenog stanja.
• Proizvod je gotovo spreman, ali zbog ponovljenog stiskanja i oblikovanja metala, njegova svojstva se značajno mijenjaju, gubi elastičnost, postane trajnija i lomljiva kao posljedica deformacije kristalne rešetke.
• Za povratak na metal potrebne specifikacije koriste tehnologiju "odmora". Da bi se to postiglo, metal se zagrije na temperaturu od približno 700 ° C i ostavi da se ohladi polako.
• Cijevi nekih vrsta čelika, tretirane na ovaj način, nakon hlađenja, mogu neznatno izgubiti geometriju i jednostavno ih voditi. Da biste ispravili ovaj nesretni nesporazum, roba se šalje za uređivanje, a to se obavlja uz pomoć posebnih ispravnih strojeva, a potom i Odjelu za kvalitetu.

Važno: unatoč vanjskoj sličnosti, hladne i vruće valjane strukture razlikuju se ne samo u tehničkim karakteristikama. Konkretno, debljina stijenke i, prema tome, težina čelične četverokutne cijevi proizvedene od hladnog valjkastog mlina bit će bitno manja. Toplo valjani cjevasti proizvodi imaju deblje zidove i veću težinu.

Zavarene longitudinalne konstrukcije

Tehnološke upute za proizvodnju uzdužnih konstrukcija nisu tako komplicirane i manje su energetski intenzivne.

Sukladno tome, cijena cijene i konačna cijena bit će znatno niži.

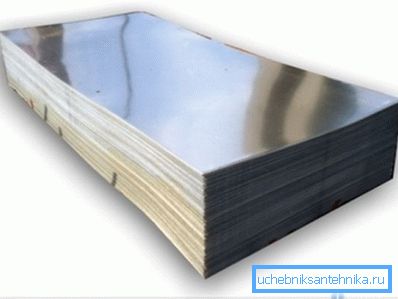

• U početku se od čeličnog lima izrezuje dimenzionalna žbuka za proizvodnju proizvoda. Profesionalci ga nazivaju stripom. Dimenzije trake moraju točno odgovarati području zamaha buduće cijevi.
• Kada je traka spremna, šalju se na poseban stroj na kojem se oblik budućeg proizvoda daje metalu. To je hidraulički sustav valjaka i valjaka na čijoj se izradi dobiva međuprostor oblika kvadrata, ali još uvijek otvorenim šavom.

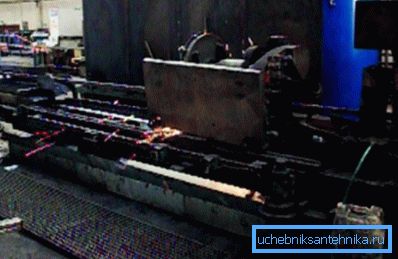

• Zatim, grubo oblikovana žbuka ulazi u liniju zavarivanja. Najčešći je električni zavarivanje. Zavarila je dimenzionalne konstrukcije debljine stijenke dulje od 2 mm. Na primjer, kvadratna cijev 100x100x4 čelika, tako zahtijevane u gradnji, zavarena je električnim luka metodom i regulirana prema GOST 8639 82.
• Zidne konstrukcije zavarene su posebnom tehnologijom u indukcijskim pećima, što omogućuje dobivanje visokokvalitetne hermetičke šavove.
• Na kraju proizvodne linije, proizvod tradicionalno provjerava OTK kontrolere, gdje, pored tradicionalnih parametara, kvaliteta zavarivanja prati se na posebnoj opremi.

Raspon i tehnološki standardi građevina

Nemoguće je reći o svim kalibracijama četverokutnih cijevi koje se trenutno nalaze u malom proizvodu, jer za to postoje odgovarajući GOST standardi za četverokutne čelične cijevi. Da bismo vam olakšali razumijevanje divljih oznaka državne norme, spojili smo ih u tablicu, gdje smo naveli koji su standardi za koje su se proizvodi razvili.

Važno: GOST 12336 66 za čelični kvadratni mjerač cijevi otkazan je 1981., nakon čega je korišten TU 14-2-361-79. Koji su zauzvrat zamijenjeni 1989. godine TU 14-2-849-89, još uvijek na snazi ​​danas.

Također bih želio napomenuti da je četvrtasta cijev od nehrđajućeg čelika, kao i svi profilirani proizvodi od legiranih i obojenih metala regulirani prema GOST 8645 82.

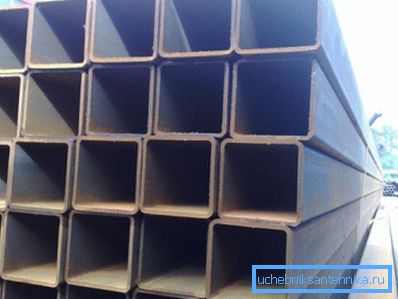

Video u ovom članku prikazuje čelične profilirane strukture.

zaključak

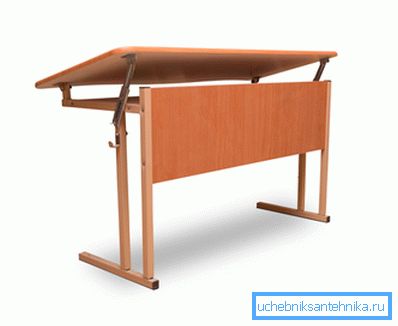

Čelične profilirane cijevi se koriste svugdje, mogu se naći na dječjim igralištima, većina laganih bimetalnih ograda izrađena je od njih, i konačno, ni jedna moderna konstrukcija ne može raditi bez čeličnih konstrukcija raznih sekcija.
