Čelične četvrtaste cijevi - tehničke informacije i

Na spominjanje cjevovoda, na um najprije dolazi proizvod kružnog poprečnog presjeka, koji se koristi prilikom postavljanja vodovodnih, kanalizacijskih i grijanja. Ali potražnja i cijevi, oblik koji se razlikuje od kruga, posebno pravokutnog. Da biste odabrali pravu cijev, korisno je upoznati se s regulatornim zahtjevima i pravilima označavanja.

Četverokutna cijev

Opće informacije

Trg i pravokutni dijelovi se nikada ne koriste za sustave vodoopskrbe ili grijanja. Prednosti kvadratnog cjevovoda postaju očite kod postavljanja, na primjer, okvira bilo koje strukture.

Kada radite sav posao s vlastitim rukama, istodobno možete primijetiti nekoliko prednosti:

  • niska težina;
  • visoka čvrstoća;
  • izvrsna otpornost na torziju;
  • brzina ugradnje;
  • elegantan izgled.

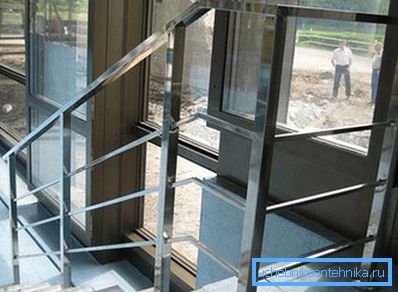

Na fotografiji - ogradu temeljnog plinovoda

Osim toga, ravna površina je također praktična. Jednostavno se može pričvrstiti na površinu zida, a prilikom postavljanja, na primjer, ograde, vrh profilne cijevi je mnogo teže instalirati.

Regulatorni okvir

Proizvodnja profilnog cjevovoda izvodi se prolaženjem cijevi kroz niz valjaka koji mu daju željeni oblik. U ovom slučaju, usklađenost konačnog proizvoda s veličinama navedenim u asortimima prilično je strogo kontrolirana.

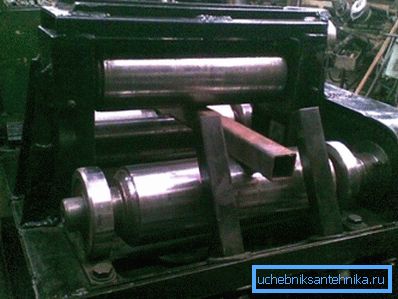

Jedna od faza proizvodnje

Što se tiče regulatornih dokumenata, možete odabrati cijelu "hrpu" standarda koji sadrže sveobuhvatne informacije o standardnim veličinama profilnog plinovoda:

  • GOST 8645-68, GOST 8645-86 i GOST 8645-82 - ovi dokumenti ukazuju na zahtjeve i veličine čeličnih pravokutnih cijevi;
Na dijagramu su prikazani glavni parametri pravokutnog cjevovoda
  • GOST 8639-68 i GOST 8639-82 na nizu čeličnih četvrtastih cijevi sadrže osnovne informacije o kvadratnim sekcijama;
Shematski naziv veličine kvadratnog dijela
  • GOST 30245-03 - u njemu možete pronaći podatke o cjevovodu, kako trgu tako i sekciji u obliku pravokutnika. Osim toga, sadrži zahtjeve za čvrstoću zavarivanja.

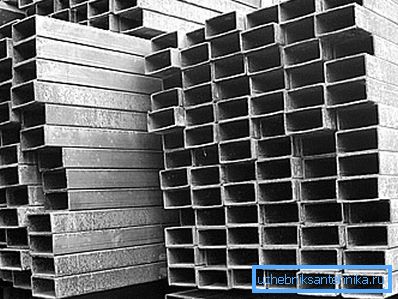

Čelični pravokutni cjevovodi

U tom slučaju treba obratiti pažnju na širinu i visinu proizvoda, kao i na debljinu stijenke. Osim toga, morate razumjeti da su uglovi zaobljeni, dakle, polumjer zakrivljenosti također je kontroliran.

Obratite pažnju! Zaokruživanje na uglovima cjevovoda - nužna mjera. Ako kutovi nisu bili zaobljeni, tada bi se tijekom ovih torzijskih deformacija u tim mjestima moglo opaziti koncentracije stresa, što ugrožava stabilnost strukture.

GOST 8645-82 na pravokutnoj čeličnoj cijevi proteže se na elektrohrđane, kao i na vruće i hladne valjane cijevi. Prema veličini asortimana može biti u rasponu od 15x10 mm do 180x150 mm.

A ako se minimalne dimenzije mogu koristiti osim za ogradu, visina cjevovoda veća od 10 cm omogućuje vam da ga već koristite kao element noseće strukture.

Fragment raspona na pravokutnom cjevovodu

Četverokute čelične cijevi prema GOST 8645-86 moraju ispunjavati iste zahtjeve navedene u standardu od 82 godine. Razlike su više kozmetičke i odnose se na zahtjeve za pridržavanje određenih geometrijskih dimenzija.

Prema ovom standardu mogu se proizvesti posebne dimenzije, u dogovoru s kupcem, promjer može iznositi od 28x25 mm do 196x170 mm. Što se tiče radijusa zakrivljenosti, opće pravilo je da radijus ne smije prijeći dvostruku debljinu metala.

Obratite pažnju! U nekim slučajevima, radijus se može povećati da triple debljine metala. No, potrebno je prethodno odobrenje s kupcem.

GOST 8645-68 za čelični četverokutni mjerač cijevi sadrži iste podatke, samo se veličine malo razlikuju. Prema ovom dokumentu, standardne dimenzije ostaju iste, a kao i za posebne veličine u rasponu od 28x25 mm do 230x100 mm.

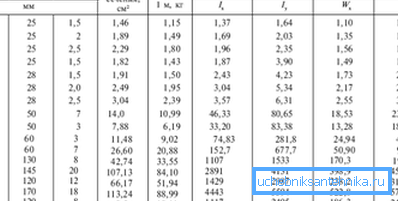

Posebne veličine

Obilježavanje cjevovoda sadrži sveobuhvatne informacije ne samo o dimenzija sekcije već io materijalu iz kojeg je izrađen.

Označavanje se malo razlikuje ovisno o duljini, a moguće su sljedeće opcije:

  • 90x40x4 GOST 8645-68 / V10 GOST13663-86;
  • 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
  • 90h40h4h1250kr. GOST 8645-68 / V10 GOST13663-86.

Uputa za dekodiranje je u svakom slučaju iste, s lijeva na desno označena su: geometrijske dimenzije sekcije i GOST, prema kojima je cijev proizvedene, također označavaju duljinu cjevovoda ili mnoštvo duljine u nazivniku - vrstu čelika i standard kojemu ona odgovara.

Primjer pokazuje sljedeće veličine:

  • u prvom slučaju čelična četvrtasta cijev prema GOST 8645-68 ima poprečni presjek veličine 90x40 mm, a debljina stijenke 4,0 mm, neimenovana duljina, čelik B10;
  • svejedno, ali duljina je 6,0 m;
  • geometrijske dimenzije ostaju jednake, ali duljina je višestruka od 1,25 m.

Obratite pažnju! Trenutak otpora i ostala statička svojstva izračunavaju se na temelju debljine stijenke od 1,5 mm. S obzirom na to da debljina metala može doseći 15-18 mm, ako je planirano ozbiljno opterećenje, bolje je preračunati ta obilježja na temelju stvarnih dimenzija zida.

Trg cjevovoda

GOST 8639-68 za niz čeličnih pravokutnih cijevi ispravnije je nazvati standard za četvrtaste cijevi, jer su visina i širina sekcije jednaki. Veličine se, naravno, razlikuju od pravokutnika, minimalna veličina iznosi 10x10 mm, a maksimalna veličina 180x180 mm. Osim toga, moguće je proizvesti i posebne veličine - od 32x32 mm do 65x65 mm.

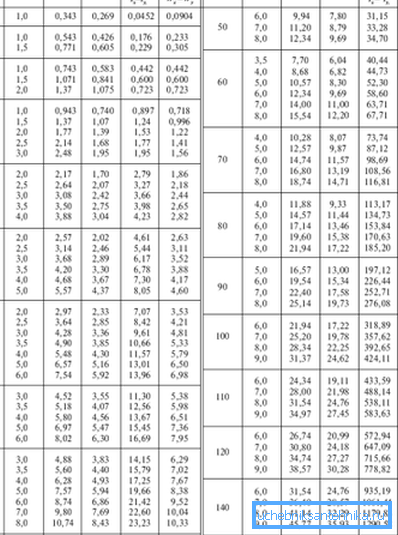

Raspon kvadrata

Obratite pažnju! U asortimanu neke veličine su zagrade, što znači da se ta veličina smatra preporučenim za većinu zadataka. Vrijednost za novac i maksimalnu učinkovitost.

Također, kao u slučaju pravokutnog dijela, veličina kutnog radijusa je normalizirana. Općenito, polumjer ne smije biti manji od dvostruke debljine metala. I samo za veličinu 60x60x4 mm iznimka se može napraviti i radijus se može povećati do trostruke debljine stijenke (ali to zahtijeva suglasnost kupca).

Osim toga, oba standarda sadrže prilično stroge zahtjeve za geometriju samog proizvoda, a ne samo dimenzije sekcije, već i zakrivljenost i kut odstupanja od 90 strogo se kontroliraju? i tako dalje

Na primjer, elektrohrđana pravokutna čelična cijev prema GOST 8369-68 mora biti u skladu sa sljedećim zahtjevima:

  • odstupanje debljine stijenke od norme ovisi o načinu proizvodnje, pa za bešavne valjane proizvode debljina metala ne smije se razlikovati od podataka o rasponu za više od + 12,5% ili -15%, električni zavareni cjevovod - ± 10%, a kod hladnog izvlačenja - 12,5 %;
  • posebice poštivanje obrasca utječe na rad pod opterećenjem, tako da odstupanje kuta između zidova ne smije prijeći ± 1,5 °;
  • maksimalna zakrivljenost ne smije prelaziti 1 mm po duljini od 1 m, ovaj je parametar lako provjeriti vlastitim rukama;

Dodatno, postavljaju se ograničenja na takve parametre kao što su kravata (podrazumijeva konkavnost strana), duljina gotovog proizvoda itd.

Trenutni regulatorni zahtjevi

Ako su se u prošlosti glavne karakteristike kvadratnih i pravokutnih cjevovoda normalizirale različitim dokumentima, tada su GOST 2003 kombinirali veličine ove dvije vrste sekcija. To donekle olakšava rad s dokumentom.

GOST 30245-03 za čelični pravokutni mjerač cijevi sastoji se od 2 tablice, 1. prikazuje standardne veličine kvadratnih cijevi, a drugi za pravokutne cijevi.

U usporedbi s gore navedenim dokumentima, veličine se malo razlikuju:

  • za kvadratni presjek, minimalne dimenzije su 40x40 mm, a maksimalne dimenzije 300x300 mm;
  • u slučaju pravokutnika, dimenzije su u rasponu od 50x25 mm do 400x200 mm.

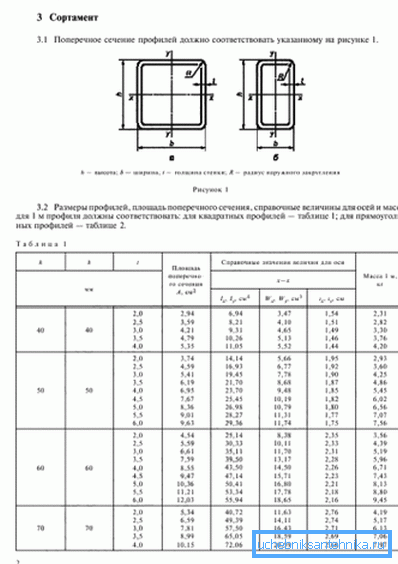

Norma 2003 sadrži podatke o oba oblika cjevovoda

Što se tiče duljine, tada prema GOST 30245-2003 može biti jednak 6,0, a maksimum je postavljen na 13,0 m (ali samo uz suglasnost kupca). Za masovnu proizvodnju koristi se raspon veličine od 6,0 ​​do 12,0 m.

Razlika u odnosu na standarde prethodnih godina također je vidljiva u zahtjevima za geometriju. Također se pozornost posvećuje jakosti zavarivanja, pravilima označavanja, skladištenja itd.

Kriteriji za odabir

Važno je biti u mogućnosti raditi s mješavinom proizvoda. To jest, znajući da je svrha strukture i da ima stol s standardnim veličinama (kao i statičkim karakteristikama odjeljka), trebate odabrati željenu opciju. A ako je tijekom polaganja vodoopskrbe ili propusnosti kanalizacije od presudne važnosti, u slučaju profila plinovoda, pozornost treba obratiti na strukturnu snagu, cijena se također uzima u obzir.

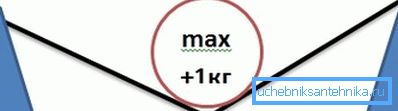

Prekoračenje dopuštenog opterećenja može uništiti strukturu

Glavni uvjet je da se dopušta samo elastična deformacija (tj. Nakon primjene opterećenja struktura će se vratiti u prvobitni položaj, a dugoročnom primjenom deformacija se ne povećava). Ako se izračun obavlja neovisno, tada se mora uzeti u obzir priroda deformacije (savijanje, aksijalna kompresija, torzija), GOST cijevi će biti potrebne za određivanje statičkih karakteristika sekcije.

Odabir cjevovoda, ovisno o zavoju na središnjem opterećenju (velika strana u vertikalnom položaju)

Malo je vjerojatno da će netko željeti izračunati dizajn samostalno, a ne svatko će moći. U ovoj situaciji možete koristiti tablice koje označavaju približne veličine za određenu vrstu tereta.

U zaključku

Da ne biste pogriješili prilikom odabira pravokutne cijevi, trebate razumjeti regulatornu dokumentaciju i barem zamisliti uvjete rada strukture. Postoji mnogo standarda izdanih za profile cijevi, informacije sadržane u ovom članku će vam omogućiti da ih kretate.

Video u ovom članku pokazuje upotrebu oblikovane cijevi kao okvira za buduću strukturu.
