Čelični električni zavareni uzdužni cijevi vrste i značajke

Čelične longitudinalne cijevi s električnim zavarivanjem jedan su od najčešćih materijala pri polaganju plinovoda, vodovoda, sustava grijanja i drugih cjevovoda. Dalje, bavimo se boljim izgledom ovih cijevi, njihovim vrstama i područjima primjene.

Uzdužne čelične cijevi

Vrste čeličnih cijevi

Prije svega, čelične cijevi mogu biti od nekoliko vrsta:

  • Elektrowelded - imati zavarivanje. Ova metoda proizvodnje je najjednostavnija i najmanje skupo.
  • Besprijekorna - ovaj tip uključuje valjane i hladne valjane proizvode izrađene od čvrstih metalnih pločica.. Ova tehnologija je složenija i skuplja, međutim, omogućuje dobivanje proizvoda visoke točnosti oblika i mehaničke čvrstoće.

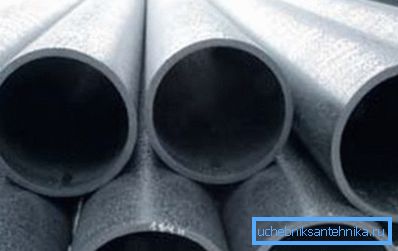

Bešavne cijevi

Električni proizvodi zauzvrat su podijeljeni u dvije vrste:

  • Spiralna šava - šav nema pojavu spirale. Ova metoda omogućuje vam postizanje dobre čvrstoće na zatezanje.
  • Elektroarmrežna ravna šava - šipka ima uzdužnu šav. Ti su proizvodi više svestrani i češći. S njihovom uporabom, većina vode vodova su završena.
Trg cijevi

Posebne značajke

GOST 10705 91 za čelične longitudinalne cijevi sa elektromotom omogućava njihovu proizvodnju s promjerom od 450 do 1420 mm.

Osim toga, postoje četiri oblika njihovog poprečnog presjeka:

  • trg;
  • pravokutni;
  • okrugla;
  • Ovalni.

U pravilu, početni materijal za ove proizvode je traka - to je lima ili čelična traka, koja je na posebnim strojevima savijena u cijev.

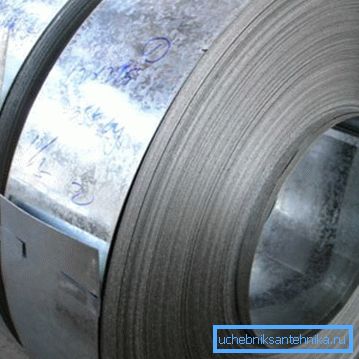

trake

Prema GOST-u, ovaj proizvod izrađen je od ugljika i niskolegiranog čelika sljedećih tipova:

  • dobra;
  • semikilled;
  • Vrenja.

Prilikom odabira, treba imati na umu da su karakteristike raspona tih proizvoda prilično heterogene. Stoga, GOST 10706 76 za čelične električno zavarene uzdužne zavarene cijevi podijeli ih u četiri skupine:

Skupina A Uključuje proizvode koji se obično koriste pod visokim mehaničkim opterećenjem, na primjer, tijekom gradnje.
Grupa B Oni su otporni na kemijske napade, stoga se koriste u izgradnji cjevovoda za transport različitih kemijskih tvari.
Grupa B Posjedujemo kvalitetne proizvode obje gore navedene skupine.
Grupa G Proizvodi su vrlo otporni na vanjski i unutarnji tlak.
Uzdužne cijevi promjera 1420 mm

karakteristike

Prema GOST 10704 91 za uzdužne električno zavarene cijevi mogu imati sljedeće parametre:

Debljina stijenke Od 1 mm do 10 mm. Debljina stijenke se odabire ovisno o promjeru.
dijametar Kao što je gore spomenuto, ovaj parametar kreće se od 10 do 1420 mm.
dužina Neodmjerena duljina promjera manja od 30 mm može biti najmanje 2 metra, promjer 30 - 70 mm, ovaj parametar je najmanje 3 metra. Duljina duljine od 70 do 152 m dopuštena je od 4 metra, a više od 152 mm - od 5 metara i više. Dimenzija također ovisi o promjeru proizvoda. Uz poprečni presjek do 70 mm, to je 5-9 m, i do 219 mm - varira unutar 6-9 m. Prema GOST 10705 80 za uzdužne cijevi promjera do 530 mm, za proizvode s poprečnim presjekom od 426 mm, duljina duljine iznosi 10-12 m. Cijevi većeg promjera su samo ne-dimenzionalni.

Te longitudinalne cijevi dolaze u dvije klase točnosti:

  • Obrezivanjem krajeva - s tim se uklanjaju bure.
  • Bez podrezivanja - neće se ukloniti niti.

Prema GOST 10706 91 za ovaj proizvod, maksimalno moguće odstupanje njezine duljine ovisi o točki točnosti. Za prvu klasu, ova vrijednost iznosi +15 mm, a drugi - +100 mm.

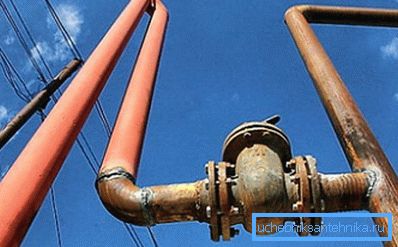

Cjevovod uzdužnih čeličnih cijevi

dostojanstvo

Među prednostima električno zavarenih cijevi su sljedeće točke:

  • Opsežna mješavina proizvoda zahvaljujući tehnologiji proizvodnje.
  • Maksimalni promjer može iznositi 1,4 metra (debljina stijenke u ovom slučaju je 32 mm), dok analozi valjanja mogu imati promjer ne većeg od 550 mm.
  • Težina čelične električno zavarene longitudinalne cijevi relativno je malena u usporedbi s analognim valjkom, što pojednostavljuje transport i ugradnju.
  • Dobra čvrstoća, koja omogućuje cjevovodu da izdrži mehanički stres i visoki unutarnji tlak u sustavu.
  • Veći volumen s istim promjerom, u usporedbi s analognim valjkom. To omogućuje pumpanje više plina u cjevovode.
  • Niska cijena, u usporedbi s drugim vrstama čeličnih cijevi.

Savjet! Skup cjevovoda vrši se pomoću stroja za zavarivanje. Imajući vještinu za rad s ovim alatom, možete sami raditi.

mane

Nedostaci proizvoda uključuju:

  • Prilično visok koeficijent hrapavosti zbog prisutnosti zavarivanja.
  • Niža snaga u usporedbi s analognim valjkom, što je također posljedica prisutnosti zavarivanja.

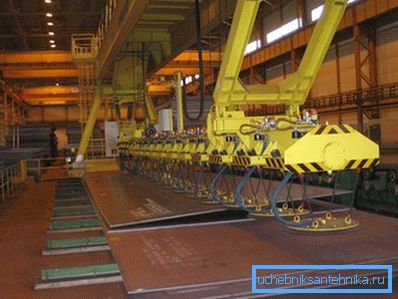

U fotoaparatu za proizvodnju cijevi

Proizvodne značajke

Kao što je gore spomenuto, materijal za proizvodnju proizvoda ovog tipa je traka, koja se isporučuje u obliku valjaka.

Tehnologija proizvodnje je sljedeća:

  • Prije svega, materijal je pripremljen - odmotan i izrezan na trake.
  • Zatim su trake presavijene u vrpcu. Treba napomenuti da je taj proces kontinuiran, tako da se ta vrpca također zove beskonačna.
  • Nakon toga, na strojevima za glodanje, od vrpce se formira prašina s otvorenim šavom i kružnim poprečnim presjekom.
  • Zatim, šav je zavaren električnim zavarivanjem. Trenutačno postoje četiri metode zavarivanja, od kojih svaka ima svoje prednosti i nedostatke. Pri odabiru metode, prioritet je pouzdanost i izdržljivost, budući da ti pokazatelji određuju klasu proizvoda.
Prazan za zavarivanje
  • Gotov proizvod kalibriran je, što omogućuje preciznu promjenu i debljinu zidova.
  • Zavar je praćen korištenjem vortex bodova ili ultrazvuka. Ova faza je vrlo važna, jer trajnost proizvoda ovisi o zavarivanju.
  • Posljednja faza je rezanje gotovih proizvoda u segmentima željene duljine, koji se zatim šalju u skladište.

Obratite pažnju! Na samom kraju proizvodnog procesa, proizvodi su označeni. Marka proizvoda obavještava o svojim geometrijskim parametrima, vrsti građene građe koja je korištena te o točnoj klasi proizvodnog procesa.

GOST 10704 76 za ovu vrstu cijevi kontrolira njihova mehanička svojstva. Istodobno se ne provodi kemijska kontrola proizvoda.

Vodovod od čeličnih cijevi

sfera primjene

Opseg predmetnih proizvoda je vrlo opsežan.

Najčešće se koristi u sljedećim područjima:

  • Opskrba vodom - može se koristiti za opskrbu toplom i hladnom vodom, jer metal nije podložan temperaturnim ekstremima i pritisku. (Vidi također članak Distribucija vodenih cijevi: značajke.)
  • Sustavi grijanja - proizvodi se široko koriste u gradnji gradskih i lokalnih grijanja. Štoviše, u slučajevima kada temperatura rashladnog sredstva premašuje 95 stupnjeva Celzija, dopušteno je koristiti samo čelične materijale. Osim toga, visoka čvrstoća prstena i dobra otpornost na uzdužna opterećenja čine takvu cijev gotovo idealnom podizanju vertikalnog ožičenja.
  • Plinovod i naftovod - popularnost predmetnih proizvoda u ovoj industriji je zbog otpornosti na kemijski agresivni okoliš i njegove sposobnosti izdržavanja visokog tlaka (do 16 MPa).
  • Proizvodi koji pripadaju prvoj klasi točnosti koriste se u projektiranju i konstrukciji. Istina, u izgradnji češće ne koriste okrugle, već četvrtaste cijevi, budući da imaju bolju čvrstoću i krutost.

Obratite pažnju! Upute za ugradnju čeličnih cjevovoda uključuju pripremu rubova na zglobovima kod zavarivanja cijevi, što omogućava savršeno spajanje sekcija na zavarenom spoju. Ako je debljina stijenke veća od 3 mm, kut nagiba ne smije biti veći od 45 stupnjeva.

Ovdje, možda, sve su glavne točke koje se mogu reći o ovoj vrsti cijevi.

zaključak

Električna zavarena longitudinalna cijev je univerzalni proizvod koji se koristi u različitim izvedbama. Opsežni opseg njihove primjene povezan je s dobrim performansama i relativno niskim troškovima, u usporedbi s sličnim proizvodima.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
