Cigla cigle dimnjaka: razumijemo tehnologiju gradnje
Unatoč tehnološkom napretku, ni peć, ni kotlovski ni kamin ne mogu bez dimnjaka, gdje se ugljen, drvo ili plin koriste kao gorivo. Da, postali su složeni u svom dizajnu, što im omogućuje da se ne boji korozije, kondenzira i odupire se taložanima. Ovaj članak će govoriti o tome kako napraviti konvencionalne opeke cigla dimnjaka, koji je poznat svima od ranog djetinjstva.
Građevni bum u vikendici doslovno je obuhvatio čitavu zemlju, a istodobno se ponovno oživio interes kamina i peći. Mnogi pokušavaju reproducirati uređaje za grijanje u kućama prema starim kanonima, iako je danas vrlo teško to učiniti.
Jao, ne tako često danas možete naći nekoga tko može napraviti cigla dimnjaka pa ćemo sada razgovarati o tome kako napraviti takav dimnjak u svojoj kući, čija cijena ne pogoduje obiteljski proračun.
uređaj
Prije početka bilo kakvog posla, morate općenito znati o tome s čime se moramo baviti. U našem slučaju, kakvi bi elementi trebali biti cijev za pećnu peć. Odjednom treba reći da nije sasvim dobro pretpostaviti da je dovoljno samo presaviti pravokutnu cijev.
| Cijev za mlaznicu | Dizajn se nalazi na samom početku i postavlja se izravno na peć. Može se opremiti zasunom, sastoji se od 5-6 redaka. |
| Prsni vrat | Širenje se vrši tako da se poprečni presjek glavnog kanala dimnjaka ne mijenja. |
| Rezanje ili paperje | Ispružili su se vlastitim rukama u nekoliko redaka. Omogućuje vam proširenje vanjskog dijela cijevi. |
| direk | Formirana je u potkrovlju i obično je ravni dio dimnjaka, koji se približava krovu. |
| vidra | Proširenje na cijevi sa svih strana od 100 mm. Tako možete zaštititi potkrovni prostor od kiše i snijega koji može prodrijeti kroz pukotine. Ako to nije učinjeno, vlaga će postupno uništiti krovne nosive konstrukcije. |
| Vrata cijevi | Smještena iznad vidra i ravna površina. |
| Vrata dimnjaka | Prošireni vanjski zidovi. Da biste zaštitili unutarnju stranu dimnjaka, možete postaviti metalnu kapu ili krilu. Možete značajno povećati vučenje u cijevi, ako je pravilno odabrano. |
Savjet: postavljanje cigle cigle provodi se na takav način da je cijela dužina unutarnji promjer isti.
Zidarski proces
Nakon što smo naučili glavne dijelove našeg budućeg dizajna, vrijeme je za početak glavnog dijela rada. Pripremite za sve potrebne alate i materijale.
crtanje

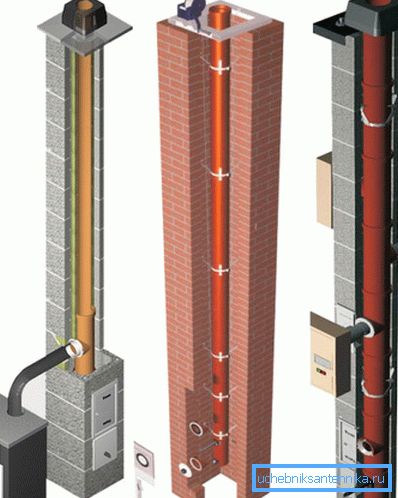

Danas ćemo rastaviti standardnu verziju dimnjaka, iako postoji dovoljno drugih mogućnosti. Ali, u ovom slučaju, prikladan je ne samo za peć, nego i za kamin. Ako se postavite unutar metalne cijevi od posebne legure, lako se pretvoriti u dimnjak za kotao koji koristi plin za rad.
Savjet: vidra i dlake mogu se staviti drugačije, ovisi o kutu krova i položaju dimnjaka u odnosu na drugi.
Ne zaboravite da debljina šavova u polaganju izravno utječe na veličinu kanala.

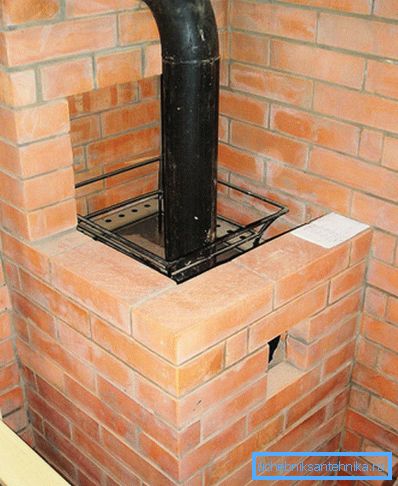

Započnite polaganje pomoću cijevi za hvatanje, strogo promatranom odjevnom opekom. Ne smije doseći preklapanje od približno 5-6 redaka. (Vidi također članak Cijev za peć: značajke.)
Oblikujte rezanje i podizanje
Izvršite vrat rezanja (rezanje).

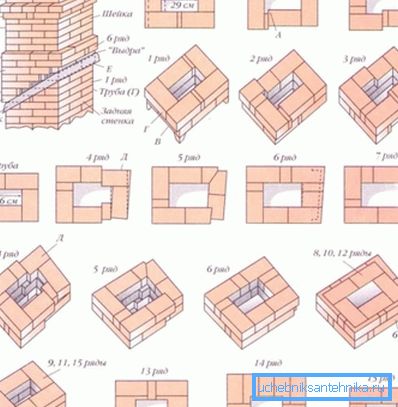

Upute u nastavku će vam reći kako to ispravno raditi:
- Koristite za stvaranje dimnog kanala 5 opeke, unutarnja veličina će biti 270x140 mm, vanjski 450x590 mm, zahvaljujući umetcima polovica i četvrtina cigle.
Savjet: umetnite ploče od opeke u kanal kako biste zadržali ukupne dimenzije.
- Treći red zidova trebao bi biti 650x510 mm. Također bi trebalo imati unutar ploča od opeke, njihova debljina je oko 60 mm. Ako pogledate iznutra, primijetit ćete da je rezanje počeo stjecati potrebni oblik.
- Veličina sljedećeg retka - 710x570 mm, Unutar njega umetnite opeke do debljine 100 mm.
- Postavite 5. i 6. redak s opekom, ne zaboravite li se strogo pridržavati zavoja.
Savjet: ako je potrebno, možete izvesti rezanje gore, postavljajući drugi red ispod polaganja podloge.

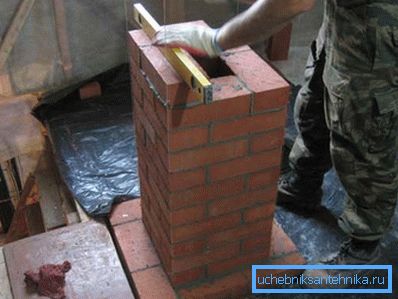

Napravite rupu na krovu tako da izvadite raster. Odvedite ga kroz krov. Ostatak posla obavlja se izravno na krovu.
Ovdje polaganje uspona treba nastaviti, pažljivo promatrati preljev cigle, a trebao bi biti postavljen iznad krova 1-2 crta od opeke.

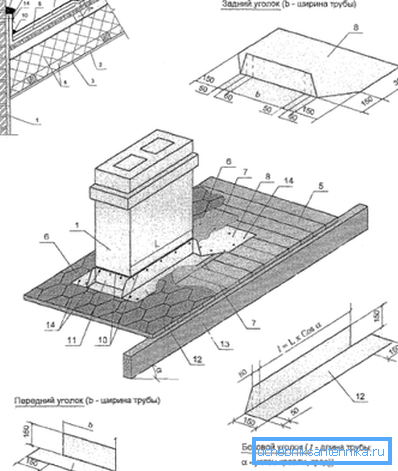

vidra
Morat ćete postaviti devet redaka, a svaka sljedeća u vanjskom promjeru trebala bi biti četvrtina više od prethodne.
Ne zaboravite tijekom rada na usklađenosti s unutarnjim dimenzijama dimnog kanala, tj. pokupite pločice od opeke kako se ne bi sužavale ili proširile.
- Nakon polaganja prva dva reda, imat ćete prednji pomični rub, na rubovima veličina se neće mijenjati.
- U 3. izvadite cigle, povećavajući širinu vidra, glatko okrećući prednji prag na stranama strukture.
- U četvrtom redu povećajte duljinu bočnih stranica.
- 5. i 6. redaka treba na kraju zatvoriti jaz između krova i dimnjaka povećanjem duljine bočnih projekcija.
- Sedmi red - završetak postavljanja bočnih projekcija.
- 8. i 9. red - polaganje četvrte izbočine. Ne zaboravite vezati zidanje cigle i ispravno odabrati pločice od opeke za dimni kanal.
Polaganje vrata i vrha
Deseti red je dizajniran da oblikuje vrat dimnjaka. Njegova je veličina u izravnoj proporciji s visinom.
Savjet: nemojte zaboraviti udovoljiti svim zahtjevima i standardima visine uređaja cijevi iznad krova jer to izravno utječe na rad kamina i peći.

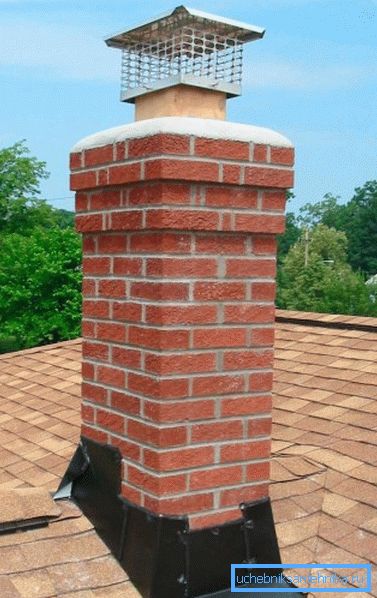

Napravite vrh, nakon stvaranja vrata. Rad se ne razlikuje od polaganja neizrazitog, tako da dio posla nećete biti. Nakon toga, pokupite i instalirajte kapu ili flygark na njemu.
zaključak
Uklanjanje ispušnih plinova iz peći, kamina ili kotlova važan je korak u pružanju topline u kući. U tom slučaju trebate voditi zahtjevima i propisima kako biste osigurali sigurnu interakciju s uređajem za grijanje. (Vidi također članak Kanalizacija u kućici: značajke.)
Ovaj je članak pregledao standardni dimnjak od opeke koji se danas može naći u mnogim privatnim kućicama. Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
