Cijev 60 do 60 kvadratnog profila: tehnički parametri i

Raspon specijaliziranih proizvoda može biti prilično širok, a to uključuje trokut, romb, kružne krugove i još mnogo toga, ali najčešći profili su kvadratići i pravokutnici. Kvadratna cijev 60x60, samo je poseban slučaj proizvoda profila, to je zatvorena petlja s dimenzijama stranica od 60 mm.

Profil trga fotografije.

Važno: ako izračunate postotak po području uporabe, kvadratna cijev 60 60 je najviše tražena u građevinskoj industriji, ona čini oko 70%. Strojarstvo ima najveći udio od preostalih trideset posto, a samo mali dio pripada drugim industrijama.

Koje su prednosti oblika

  • Sam trg ima dva prirodna paralelna ukrućenja, s obzirom na to da se dizajn razlikuje zahvaljujući zavidnoj stabilnosti. Čudno kako se može zvučati, jednodjelni monolitni četverokutni čelik ima mnogo niže svojstva stabilnosti. Osim toga, monolit će, naravno, neizmjerno težiti više od 60x60x5 cijevi.
  • Ako ne uzmete u obzir odjeljke od nehrđajućeg ili legiranog čelika, sve druge strukture s ovim oblikom, bez iznimke, obrađuju se posebnim spojevima koji štite od korozije.

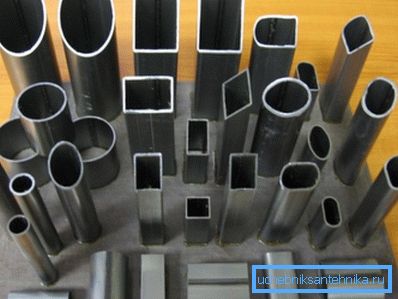

Koji su profili.
  • Kvadratni oblik struktura uvelike olakšava ugradnju takvih proizvoda na paralelne okomite baze. Osim toga, naknadno podstava, na primjer suhozidom, nije osobito teško.
  • Kao što je poznato, sama konstrukcija, primjerice, cijev 60 60 3 ili cijev 60 60 2 je šuplja. U graditeljstvu i strojogradnji ovo pruža izvrsnu priliku za postavljanje raznih vrsta skrivenih ožičenja ili komunikacija unutar proizvoda.
  • Također, važna je prednost da se kvadratni oblik lako skladišti i pakira u kompaktne, redovite hrpe.. To uvelike pojednostavljuje skladištenje i transport robe.

Karakteristike i tajne proizvodnje

Zapravo, ako govorimo o karakteristikama struktura ovog oblika, onda su neki od njih već uključeni u obilježavanje. Prve dvije znamenke opisuju dimenziju strana u milimetrima, posljednja vrijednost označava debljinu zidova.

No osim toga, cijena robe izravno ovisi o masi. Oslobađanje baze po težini, plus pri izračunavanju opterećenja na bazi, važno je znati, na primjer, težinu 1 metarske cijevi 60x60x4.

Podaci o težini

Cijevi od nehrđajućeg čelika.

U svim referentnim materijalima uobičajeno je pridonijeti izračunatoj masi proizvoda duljinom od 1 metra, drugim riječima, težinom od 1 radnog metra. Ova vrijednost izravno ovisi o dvije glavne karakteristike, od kojih je glavna debljina stijenke strukture, koja je označena oznakom posljednje znamenke.

Druga vrijednost se uzima isključivo iz tablica i opisuje gustoću metala iz koje je proizvod napravljen. Pretpostavimo da se prosječna gustoća čelika izračunava na temelju 7850 kg / m?

Te izračune možete napraviti vlastitim rukama, ali vrijednost će biti približna. Za izračune, morat ćete skenirati presjek strukture, a zatim izračunati kako težina metalne ploče. Kvadrat ploče množi se tabličnom vrijednošću gustoće i debljinom materijala.

Važno: svaka šarža robe, osim potvrde o kvaliteti, mora imati putovnicu. Uputa zahtijeva da je u svakom dokumentu za robu obvezno odrediti težinu radnog metra ovog materijala.

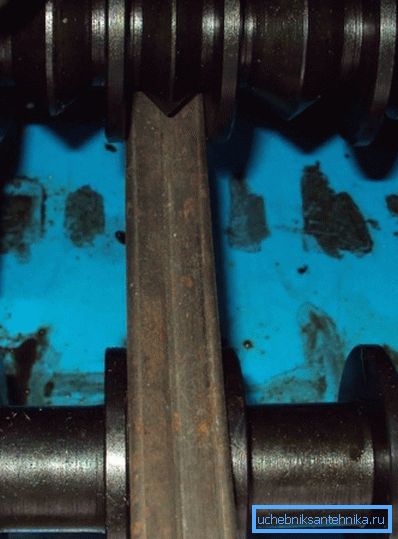

Provaljena kroz valjke.

Ako ćete samo kupiti i trebate znati koliko je težina četverokutne cijevi 60x60 teška, tada ti podaci mogu se naći u relevantnim tablicama. Standard se uzima u rasponu kvadratnih cijevi određene veličine navedene u odgovarajućem GOST-u.

Debljina stijenki proizvoda s poprečnim presjekom od 60x60 može varirati između 1 - 8 mm. Nije realno popis svih podataka u članku, na primjer, dajemo samo težinu nekoliko uobičajenih veličina.

Označavanje proizvoda težina Označavanje čelika U 1 tone
Težina cijevi 60x60x2, 1p / m. 3.71 lbs. 1 - 3 PS. 269m.
Težina cijevi 60x60x3, 1p / m. 5,39 kg. 3 SP - PS 185m.
Težina cijevi 60x60x4, 1p / m. 6,91 kg. 3 SP - PS 144 m.
Odjeljak zaobljenog dizajna.

Kao što ste primijetili, u ovoj tablici smo naveli težinu za određeni čelik, to je vrlo važno jer je težina cijevi 60 60 3 za nehrđajućeg čelika ili obojenih metala već bitno drugačija. Podaci o tome koliko metara su u 1 tonu također se ne daju nasumično. Činjenica je da metalna baza i druge trgovačke organizacije prodaju robu po težini, budući da ti podaci olakšavaju izračunavanje koliko kilograma robe trebate.

Također treba napomenuti da kvadratni poprečni presjek nije uvijek jasno četverokut, stoga u različitim GOST strukturama s istom debljinom stjenke i rebrojem mogu biti različite težine. To je zato što kutovi mogu biti oštri ili zaobljeni. Za proizvod s zaobljenim uglovima, radijus se često navodi i u oznaci.

Uljni metalni metal.

Važno: Budite pažljivi, u mješavini materijala prema GOST-u, referentna masa je naznačena za određeni stupanj čelika i određeni dio. U istim dokumentima uvijek je naznačena moguća vrijednost odstupanja, u pravilu ova vrijednost varira u rasponu od 10 do 12%.

Naravno, najsuvremenija i najbrža metoda izračuna sada je online kalkulator. Takvi programi su dizajnirani tako da ih može koristiti čak i osoba koja je daleko od zamršenosti Interneta.

Trebate unijeti samo početne podatke, a za trenutak ćete dobiti točan rezultat koji ukazuje na pogreške i tolerancije.

Nekoliko riječi o proizvodnji

Vruće valjaonice.

Trgovačka cijev 60 60, može se načiniti na različite načine. Izbor metode proizvodnje ovisi o sastavu i stupnju upotrijebljenog metala. Također je od velike važnosti ono što su potrebne finalne karakteristike.

Proizvodnja je podijeljena na dva glavna područja, proizvodnju proizvoda od čvrstog valjanja i zakrivljene zavarene konstrukcije. Svako od tih područja, zauzvrat, podijeljeno je u nekoliko niša.

Čvrsti proizvodi izrađeni su pomoću dvije različite tehnologije. Ovo je tehnologija vruće valjanja i hladno vučena proizvodnja. Oba pravac daju dobru robu.

No vruće valjanje je više dizajnirano za proizvodnju debelih struktura od srednjeg i velikog promjera. Hladno vučene cijevi razlikuju se od tankog zida i, prema tome, nije visoka masa.

Vruće valjanje već je dulje poznato. Proces je skup i energetski intenzivan. U početku, u posebnim plinskim ili indukcijskim pećima, već formirana metalna žbuka zagrijava se na temperaturu većoj od 1200 ° C.

Nakon toga se, u nekoliko faza, oblikuje ponovnim valjanjem. Unutarnja šupljina izrađena je posebnim uređajem koji se naziva mandrel.

Na kraju, rezultirajući profil polako se ohladi, a zatim prelazi u pripremu prije prodaje, tamo se uklanjaju manji nedostaci u dizajnu. Prije puštanja robe roba prolazi kroz Odjel za kontrolu kvalitete, gdje su ispunjeni svi dokumenti.

Bešavne cijevi se proizvode posebnom tehnologijom povlačenjem, formiranjem jednog lima. S hladnim smanjenjem metala, unutarnja struktura se mijenja i gubi elastičnost. Za vraćanje elastičnosti, nakon oblikovanja, metal se zagrijava i ostavi da se ohladi, ovaj se postupak naziva kaljenjem.

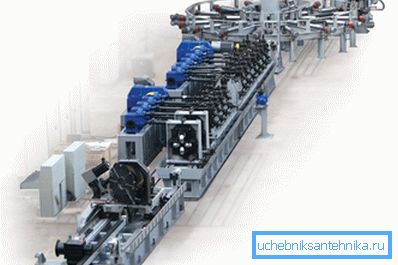

Linija za proizvodnju ravnih struktura šavova.

Što se tiče zavarenih konstrukcija, oni se mogu zavarivati ​​električnim zavarivanjem ili indukcijskim pećima. Pre-okvirna cijev je savijena na posebnim linijama. Ova je proizvodnja jeftinija, cijena zavarenih konstrukcija je znatno niža nego kod čvrstih valjaka, tako da su oni u širokoj upotrebi u industriji.

Videozapis u ovom članku prikazuje suptilnosti tehnologije.

zaključak

Taj je profil široko upotrebljen u svim područjima industrije. Ne zaboravite da svi proizvodi ove klase moraju biti ovjereni. Ako se u proizvodima od željeznih metala može izdati potvrda za šaržu, tada se u slučaju obojenih metala i legiranih čeličnih razreda svaki proizvod mora imati certifikat (vidi i članak Oblikovana cijev 60 za 60: otkriva sve značajke).

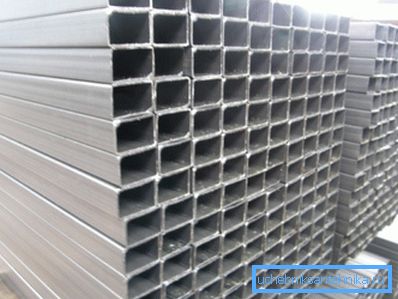

Skladište metalnih konstrukcija.
