Cijev 60x40 mm - značajke i težina

Sustav cijevi 60x40 mm popularan je strukturni materijal koji se koristi za izradu raznih metalnih konstrukcija. To je zbog svoje snage i mnogih drugih svojstava. U nastavku ćemo pogledati glavne značajke i karakteristike ovog proizvoda, kao i razmotriti kako izračunati težinu cijevi od 60 do 40 mm, što je jedan od njegovih najvažnijih parametara.

Opće informacije

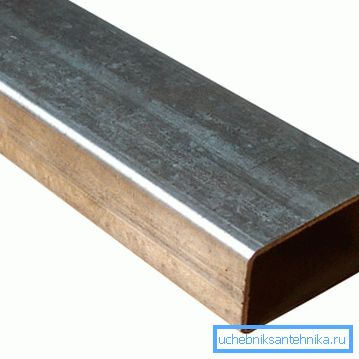

Dakle, profila cijevi 60 - 40 mm je prazna cijev u obliku šipke s pravokutnim poprečnim presjekom.

Proizvod se može načiniti od sljedećih materijala:

• Ugljični čelik;
• Nehrđajući čelik;
• Čelik od niskolegiranog.

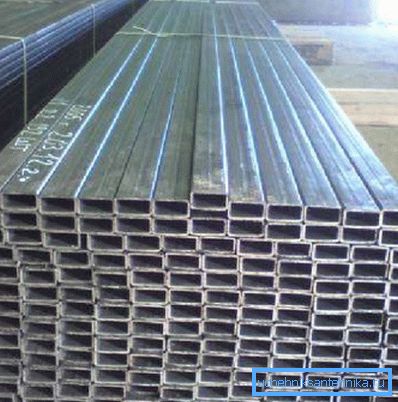

Proizvodnja tih proizvoda, u pravilu, temelji se na deformaciji konvencionalne okruglog cijevi, zbog čega dobiva pravokutni oblik. Osim toga, tu je i druga tehnologija prema kojoj je metalni komad (trake) podvrgnut deformaciji u mlinu za umjeravanje, nakon čega se obavlja zavarivanje.

Posebne značajke

nekretnine

U usporedbi s proizvodom kružnog poprečnog presjeka, glavna značajka ovog materijala je visoka savijanja, lom i uvrtanje.

To može značajno smanjiti težinu metala, jer će masa cijevi od čelika 60x40x2 biti znatno niža od mase krute metalne šipke jednake čvrstoće.

Prema podacima iz referentne literature, profilna cijev pruža materijalnu uštedu od 25 posto u usporedbi s proizvodom okruglog dijela.

Osim toga, postoji niz drugih pozitivnih aspekata, među kojima postoje npr.:

• Praktičnost i jednostavnost instalacije, budući da su zidovi proizvoda ravni;
• Jednostavnost utovara i prijevoza zahvaljujući prikladnom obliku;
• Otpornost na značajna statička opterećenja;
• Otpornost na promjene temperature;
• Otpornost na deformaciju;
• Povoljna cijena;
• Praktičnost polaganja na ravnim površinama.

Treba napomenuti da mnoga druga svojstva proizvoda ovise o načinu njihove proizvodnje i materijalu iz kojeg su proizvedeni. Na primjer, nehrđajuće i pocinčane cijevi imaju dobru otpornost na koroziju.

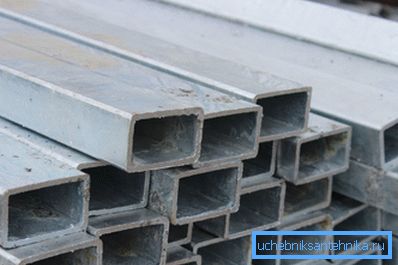

Valjani proizvodi, u pravilu, imaju deblje zidove, što rezultira većom snagom. Međutim, treba imati na umu da će težina profilne cijevi 60x40x2 tipa valjanja biti znatno veća od mase sličnog zavarenog proizvoda.

Obratite pažnju! Tehnički zahtjevi za profesionalne cijevi od ugljičnog čelika uređuje GOST 13662-86, koji se primjenjuje na hladnu i vruću deformiranu, hladno deformiranu električno zavarenu, kao i na električno zavarene profilne cijevi.

karakteristike

Plastični dijelovi cijevi od 30x40 mm, kao i druge veličine, karakteriziraju dvije vrste parametara:

Sve karakteristike su od velike važnosti za izračunavanje struktura. Na primjer, postoji cijev 60x40x2 - težina proizvoda ovisi o debljini stijenke. Poznavajući ovaj parametar, moguće je izračunati masu buduće strukture.

Obratite pažnju! Metalna baza, u pravilu, ukazuje na cijenu za težinu profesionalnih proizvoda, a ne za mjerenje broja metara, jer komponente sirovina prevladavaju u troškovima materijala. Istina, govorimo o teorijskoj težini navedenoj u GOST-u.

Izračun težine

Budući da je asortiman predmetnih proizvoda vrlo opsežan, mogu se pojaviti određene poteškoće ako je, primjerice, potrebno izračunati težinu od 1 m cijevi 60x40x3. Naravno, možete naučiti ovaj parametar iz tablice metal-roll, međutim, referentna i tehnička literatura nije uvijek pri ruci.

Stoga, u nastavku razmatramo kako samostalno izračunati tu vrijednost. Dakle, masa metar bilo koje profesionalne cijevi, kao što je poznato, ovisi o području presjeka, tj. na debljini stijenke. Na primjer, morate znati težinu profilne cijevi 60x40x3 s debljinom stjenke 4 mm.

Izračun možete izračunati prema formuli za izračunavanje mase lima. Jedina razlika je u tome što je potrebno izračunati perimeter pravokutnika u metrima. Dobivena vrijednost treba pomnožiti specifičnom težinom čelika, što je 7,85 g / dm3, a također i debljini stijenke u milimetrima.

Kao rezultat toga, formula je sljedeća - M.P. = Sx2x (A + B) x, gdje:

• S je debljina stijenke profila u metrima.
• A i B su dužine stranica profila u metrima (u našem slučaju, A = 0,06; B = 0,04).
• ? - 7850 kg / m3 (gustoća čelika).

Sukladno tome, uputa za izračunavanje mase bit će kako slijedi:

• MP = 0,004x2x (0,06 + 0,04) h7850 = 6,28 kg.
• Budući da moramo znati težinu proizvoda od tri metra, dobivena vrijednost treba pomnožiti s tri, tako da težina cijevi 60x40x3 iznosi 18,84 kg.

Kao što je gore spomenuto, mnoge metalne baze stavljaju cijenu na težinu proizvoda, a ne na duljinu. U tom slučaju, možda ćete morati znati količinu cijevi, znajući težinu. Na primjer, ukupna težina proizvoda je 157 kg, debljina stjenke 5 mm, a duljina 4 m.

U tom slučaju napravite sljedeći izračun vlastitim rukama:

• Prije svega, morate znati masu jednog radnog metra proizvoda - MP = 0.005x2x (0.06 + 0.04) h7850 = 7.85 kg.
• Nakon toga možete saznati da je masa cijevi 60x40x4 - 7.85x4 = 31.4 kg.
• Sada ostaje samo saznati broj profesionalnih cijevi, koji se obavlja jednostavnim matematičkim proračunom - 157 / 31,4 = 5 komada.

Obratite pažnju! Stvarna težina cjevovoda će se malo razlikovati od podataka dobivenih izračunavanjem za dane geometrijske formule. To je zbog činjenice da se pravi oblik proizvoda razlikuje od oblika elementarnih geometrijskih oblika.

Ovdje su, možda, sve glavne značajke cijevi od 60x40 mm.

zaključak

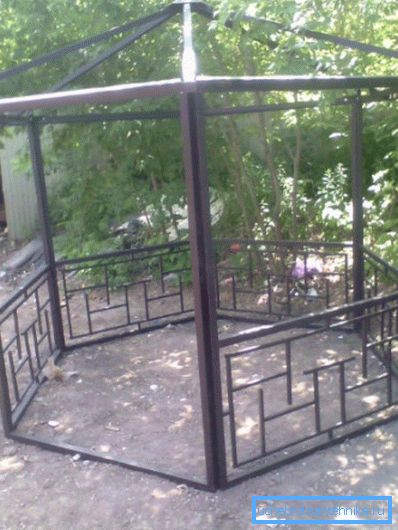

Cijevi profila, uključujući dimenzije 60 x 40 mm, imaju niz jedinstvenih svojstava, zahvaljujući kojima su pronašli primjenu u širokom rasponu aplikacija. Većina karakteristika tih proizvoda navedena je u odgovarajućim državnim standardima, međutim, u nekim slučajevima možda će biti potrebno izvršiti sami izračunavanje mase.

Kao što smo saznali, to je sasvim lako to učiniti jednostavnom matematičkom formulom.

Iz videozapisa u ovom članku možete dobiti dodatne informacije o ovoj temi.
