Cijev 76 mm bez šava i elektrofuzija: osobitosti
Ako ste zainteresirani za cijev od 76 mm (vanjski promjer), ne zaboravite da je takav profil proizveden u skladu s dva različita državna standarda, to je GOST 8732-70 (bešavne bešavne) i GOST 10704-63 (elektrohrđedeno).
Osim ovih dvaju standarda postoje i razni dopune - TU i DU (uvjetni promjer), ali to je prilično uska specijalizacija, gdje se proizvodi proizvode u malim serijama za određene tehničke uvjete i najčešće se vrše na narudžbu, tako da ih možete dobiti izravno iz tvornice ,
Sada ćemo govoriti o proizvodima koji se mogu naći u skladištima i trgovinama, a dodatno će vam pružiti i tematsku demonstraciju videozapisa u ovom članku.
Cijev prema GOST-u
Napomena. Ako vam je potrebna cijev promjera 76 mm, tada ćete morati uskladiti ovaj najnepovoljniji unutarnji promjer s proizvođačem. To je, u stvari, odredite debljinu zida ili trake.
Što tražiti kada kupujete
- Ovisno o svrsi za koju ćete dobiti profil od 76 milimetara, morat ćete obratiti pozornost ne samo na njezin vanjski promjer, već i na unutarnju ili na debljinu zidova ako niste zainteresirani za sposobnost cross-countrya.. Dakle, uputa u skladu s GOST 10704-63 (elektrohrđedena) označava debljinu metala (valjanog lima) veličine: 1,4 mm; 1,6 mm; 1,8 mm; 2,0 mm; 2,2 mm; 2,5 mm; 2,8 mm; 3,0 mm; 3,2 mm; 3,5 mm; 4,0 mm; 4,5 mm; 5,0 mm; 5.5 mm. Prema GOST 8732-70 (bešavne), taj će parametar biti 3,5 mm; 4,0 mm; 5,0 mm; 7,0 mm; 8.0 mm; 10.0 mm.
- Ovaj parametar određuje koliko se 76 cijevi teži (masa se obično uzima u obzir po mjeraču), kao i trošak, ne računajući način proizvodnje (elektroenergetski ili bešavni), na kojem i ovisi i cijena. Ali, ako ne ulovite u suptilnosti trgovačkih kalkulacija, onda možemo reći da cijena proizvoda ovisi o težini metala u jednom radnom metru, dakle, skuplji je debeli zid.
- U pogledu popularnosti, profil tankih zidova svakako zauzima vodeću poziciju ispred tankog zida (troškovi materijala igraju presudnu ulogu), ali je ipak važno obratiti pažnju na tehničke specifikacije, posebice prilikom instaliranja tlačnih cjevovoda. Na primjer, zagrijavanje 76 cijevi ne radi kao ravna cijevna cijev, već kao ustaje i autoceste, stoga je važno uzeti u obzir pritisak (maksimalni) tlak nosača topline. Čak i za običnu ogradu profil tanke stijenke neće biti sasvim prikladno - u ovom slučaju, naravno, elektrohrđani profil je vrlo prikladan, ali što je deblji list, veći je vijek trajanja ograde.
- Dogodilo se da prodavatelj glasuje o cijeni materijala, a ne po metru, ali po tonama i neiniciiranoj osobi vrlo je teško razumjeti, ali ovdje samo treba uzeti u obzir težinu od 1 metra cijevi 76 mm s različitom debljinom stijenke. Dakle, uzevši u obzir ovaj parametar, lako možete saznati broj metara u jednoj tonici određenog proizvoda, u kojem će vam donijeti sljedeće tablice. Ako ne postoji mogućnost vaganja materijala, a cijena je određena tonažom, tada se takav proračun može lako obaviti olovkom ili papirom, ali za to, opet, morate znati masu mjerača.
stolovi
| Vanjski promjer (mm) | Debljina stijenke (mm) | Težina po metru (kg) | Područje mjernih podataka po toni |
| 76 | 1.4 | 2576 | 388,3 |
| 76 | (1.5) | 2867 | 348,8 |
| 76 | 1.6 | 2936 | 340,6 |
| 76 | 1.8 | 3294 | 303,6 |
| 76 | 2.0 | 3650 | 274,0 |
| 76 | 2.2 | 4004 | 249,7 |
| 76 | 2.5 | 4532 | 220,7 |
| 76 | 2.8 | 5055 | 197,8 |
| 76 | 3.0 | 5,401 | 185.2 |
| 76 | 3.2 | 5745 | 174,1 |
| 76 | 3.5 | 6,258 | 159,8 |
| 76 | 3.8 | 6766 | 147.8 |
| 76 | 4.0 | 7,103 | 140,8 |
| 76 | 4.5 | 7,935 | 126,0 |
| 76 | 5.0 | 8755 | 114,2 |
| 76 | 5.5 | 9,562 | 104.6 |

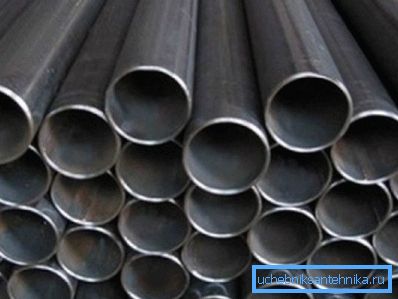

Elektronski nasadni longitudinalni (GOST 10704-63)
| Vanjski promjer (mm) | Debljina stijenke (mm) | Težina po metru (kg) | Područje mjernih podataka po toni |
| 76 | 3.0 | 5.40 | 333,3 |
| 76 | 3.2 * | 5.74 | 312,5 |
| 76 | 3.5 | 6.26 | 285,7 |
| 76 | 4.0 | 7.10 | 250 |
| 76 | 4.5 | 7.94 | 222.2 |
| 76 | 5.0 | 8.76 | 200 |
| 76 | 5.5 | 9.56 | 181,8 |
| 76 | 6,0 | 10.36 | 166,6 |
| 76 | 6.5 | 11.14 | 153.8 |
| 76 | 7.0 | 11.91 | 142.8 |
| 76 | 7.5 | 12.67 | 133,3 |
| 76 | 8.0 | 13.42 | 125 |

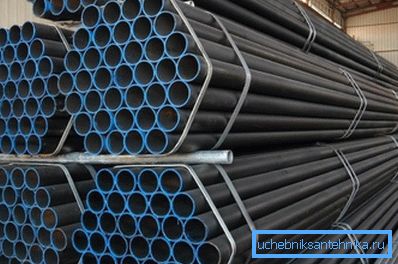

Bešavne bešavne (GOST 8732-70)
Napomena. Pomoću ove tablice možete jednostavno odrediti potrebne parametre, na primjer, ako je težina cijevi od 1 metra 76x3 mm (bez šava) 5,4 kg, a zatim će u jednoj tonici ispasti 133,3 m proizvodnje. Ili, na primjer, težina cijevi od 76x4 mm (elektrohrđedena) iznosi 7,103 kg, a za jedan ton će biti 140,8 m profila.
Svojstva i primjena
Ovisno o operativnoj potrebi (cilju), takve cijevi se izrađuju od određenih čeličnih razreda koji odgovaraju određenom državnom standardu.
- A - Mehanička svojstva standardizirana su prema GOST 380-88. Ocjene čelika: St2sp, St4sp, St5sp, St6sp.
- B - Mehanička svojstva standardizirana su prema GOST 380-2005 (izmijenjenoj), 1050-88, 4543-71 i 19281-89.
- B - Mehanička svojstva standardizirana su prema GOST 380-2005, 1050-88, 4543-71 i 19281-89.
- G - Mehanička i kemijska svojstva normalizirana su prema GOST 1050-88, 4543-71 i 19281-89. Kontrola mehaničkih svojstava provodi se na uzorcima nakon toplinske obrade.
- E - Ove cijevi nisu ocijenjene za kemijski sastav i mehanička svojstva. Ova opcija uključuje ispitivanje hidrauličkog tlaka.

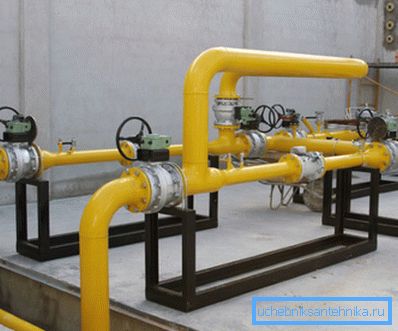

Bešavne cijevi se nazivaju i nafta i plin, tj. Njihova je glavna primjena na području naftnih i plinovoda i vodovoda, tj. Svugdje gdje postoji povećana kvaliteta. No, električno zavareni profil cijevi se češće koristi kao strukturni materijal u strojarstvu, konstrukciji i raznim strukturama domaće prirode, a njihova instalacija se obavlja ručno.
zaključak
Poznavajući težinu cijevi 76x3 mm ili, na primjer, 765 mm po linearnom metru, možete lako procijeniti njihovu instalaciju za bilo koji posao na vašem mjestu ili proizvodnom pogonu. Treba imati na umu da je kupnja od velikih proizvodnih tvrtki, u pravilu, nešto jeftinija.
