Cijev pn20: značajke i njihove prednosti

27-08-2018
Cijevi

Polipropilenska cijev PN 20 služi za ugradnju sustava hladne i tople vode s najvećim mogućim pritiskom radne okoline u 2 MPa. Također se mogu koristiti za mreže "toplih podova" i industrijskih konstrukcija za pumpanje komprimiranog zraka i kemijskih smjesa. Takvi cjevovodi mogu izdržati temperaturu unutarnjeg okoliša na + 95 °.

Proizvodi su napravljeni od popularne raznolikosti polipropilena, ili bolje, njegovog slučajnog kopolimera.

Ovaj proizvod je vrlo popularan sada.

Svojstva materijala

Kad su izmišljeni slučajni kopolimeri, to je bio proboj na polju plastike. Glavna prednost ove vrste polimera je njihova izvrsna otpornost na ekstremne temperature, i negativne i vrlo visoke.

Proizvodi iz ovog materijala pojavili su se na građevinskom tržištu relativno nedavno. Međutim, postalo je vrlo popularno zahvaljujući izvrsnim svojstvima.

Prednosti ove vrste polipropilena

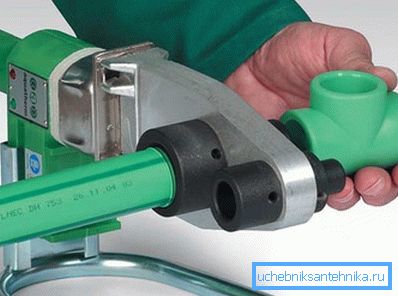

U elementima foto - zavarivanja.

Popularnost materijala proizlazi iz njenih jedinstvenih mehaničkih i fizičkih svojstava. Ekstrudirani elementi iz statističkog PP, odnosno njegovog slučajnog kopolimera, iznimno su pouzdani.

Ispod su specifikacije PN20 cijevi:

  • odlični pokazatelji elastičnosti;
  • snaga;
  • niska razina prianjanja;
  • otpornost na različite vrste korozije;
  • inertnost (odsutnost destruktivne interakcije) kemijski agresivnim tvarima;
  • otpornost na udar;
  • nizak stupanj toplinske provodljivosti;
  • zvuk dobre performanse i apsorpcija vibracija.
Ovisnost temperature radnog okoliša i vijek trajanja cijevi.

Tehničke karakteristike polipropilenske cijevi PN20 daju ovom proizvodu optimalne potrošačke kvalitete.

  1. Za montažu inženjerskih sustava od takvih proizvoda ne trebaju koristiti skupu opremu. Temperatura pri kojoj se omekša ovaj polimer iznosi +132 °. To omogućuje stvaranje hermetičkih spojeva zglobova bez upotrebe visokotemperaturnog tipa zavarivanja.
  2. Inertnost prema agresivnim medijima i otpornost materijala na koroziju jamče odsutnost nepoželjnih nečistoća u transportiranim tvarima.
  3. Unutarnji prostor inženjerskih sustava od takvih elemenata ne prelazi s vapnenačkim i solnim naslagama jer materijal ima nisku adheziju.

Obratite pažnju! Karakteristike PPR cijevi PN20 su takve da imaju niski koeficijent toplinske vodljivosti. Ta okolnost smanjuje gubitak topline tijekom prijevoza rashladnog sredstva, što omogućuje uštedu novca.

Opseg primjene

Proizvodi za tople podove.

Polipropilenske cijevi su postale izvrsna alternativa metalnim kolegama. Prije svega - u smislu pouzdanosti, trajnosti, jednostavnosti ugradnje i jednostavnosti održavanja.

Odabir vrste ove vrste proizvoda treba najprije uzeti u obzir sljedeće parametre

  1. Što je radni tlak cijevnog inženjerskog sustava može izdržati.
  2. Koju temperaturu unutarnjeg okruženja mreže, što je više moguće, prilagođene su.

Korištenje svih vrsta plastičnih cijevi regulirano je SNiP br. 2.04.01 / 85.

  1. Upute pokazuju da pri korištenju radna temperatura vode u sustavu opskrbe toplom vodom ne smije biti veća od +75? Za kratko vrijeme, ova brojka može prelaziti +95 stupnjeva.
  2. U tom temperaturnom načinu i tlaku u sustavu od 2 MPa, vijek trajanja cijevi je 25 godina. U mrežama za hladnu vodu ima 50 godina.
  3. Ako je radni tlak u sustavu veći, vrijeme rada cijevi se smanjuje.

Kako je sastavljanje polipropilenskih cjevovoda

  1. Sve vrste montaže dostupne su za cjevovod slučajnog kopolimera. Može se polagati vlastitim rukama na otvorenom, olovo ispod žbuke ili skupiti na posebnom kanalu ili rudniku.
  2. Jedini uvjet je da možete ugraditi inženjerske sustave izrađene od polipropilena na sobnoj temperaturi od najmanje -10 stupnjeva.

Obratite pažnju! Spajanje elemenata sustava provodi se najčešće pomoću metode difuzijskog zavarivanja. Ako je potrebno priključiti polipropilenske cijevi s metalnim analogima, koriste se prijelazni elementi.

Promjeri proizvoda

Proizvođači dijelova i cijevi proizvode PPN različitih promjera. Tablica u nastavku prikazuje raspon proizvoda.

Nazivni promjer Vanjski promjer Debljina stijenke Unutarnji promjer Kapacitet vode / rashladne tekućine Masovni proizvodi
mm mm mm mm l / m kg / m
20 20 3.4 13.2 0137 0.172
25 25 4.2 16.6 0216 0266
32 32 5.4 21.2 0353 0434
40 40 6.7 26.6 0.556 0.671
50 50 8.3 33.2 0866 1050
63 63 10.5 42,0 1385 1650
75 75 12.5 50.0 1963 2340
90 90 15.0 60,0 2827 3360
110 110 18.3 73.2 4208 5040

Označavanje proizvoda

Plastične cijevi označene su za sljedeće osobine:

  • vrstu i tip polimera;
  • vanjski promjer;
  • moguće odvajanje i debljinu stijenki.

Dakle, ako je proizvod označen kao PP-32, znači da je nazivni promjer 32 mm. Karakteristike FRP PN 20 cijevi su šifrirane slovima i brojevima.

Kažu da je proizvod napravljen od slučajnog polipropilenskog kopolimera ojačan staklenim vlaknima i ima promjer od 20 mm.

Osim izraženih parametara, označavanje proizvoda označava i temperaturu i pritisak koji su optimalni za njega.

Tipovi polipropilenskih cijevi

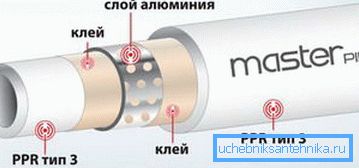

Dizajn armiranog analognog PP-CR.

U ovom trenutku cijevi se proizvode od takvih polipropilenskih vrsta i dodatnih materijala:

  • PP je običan polipropilen;
  • FRP PN 20 cijevi su vlaknasti ojačani plastični (vlaknasti ojačani plastični);
  • M-PP - proizvodi izrađeni od PP-blok kopolimera otporni na mraz;
  • PP-R je slučajni polipropilen kopolimer;
  • PP-CR je treći tip statičkog kopolimera PP za grijanje i sustave za opskrbu toplom vodom;
  • PP-RCT je posebna vrsta slučajnog kopolimera PP, koja ima heksagonalnu rešetkastu strukturu, zbog toga ima najbolja svojstva.

zaključak

Polipropilenski proizvodi marke PN-20 sada su u velikoj potražnji. Njegova je cijena optimalna, a karakteristike omogućuju opremanje inženjerskih mreža bilo koje vrste.

Videozapis u ovom članku sadrži mnogo više informacija.
