Cijev profila 20x20 - kombinacija milosti i snage

Cijevi s kvadratnim dijelom nepropusne za koroziju skreću pozornost na povećanu otpornost na agresivne medije i mehaničke opterećenja. Ergonomski dizajn omogućuje vam uštedu prostora tijekom instalacije i stvaranje raznih održivih dizajna.

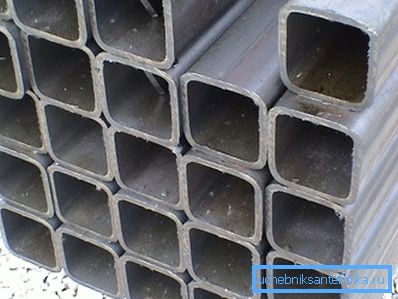

20 x 20 netretirane cijevi

Pojedinosti o profilnom cjevovodu

Profil nehrđajuće cijevi 20x20 razlikuje se prvenstveno u svojim fizičkim i mehaničkim svojstvima. Pronašli su svoju primjenu u kemijskoj, papirnoj, farmaceutskoj, energetskoj i automobilskoj industriji, poljoprivredi i oglašavanju. Kvaliteta valjanih proizvoda izravno ovisi o poštivanju proizvodne tehnologije, kontroli kvalitete itd.

Regulatorni okvir

S obzirom na otpornost na koroziju i način proizvodnje, može se razlikovati nekoliko standarda za četverokutni cjevovodi od nehrđajućeg čelika:

  • glavni dokumenti mogu se smatrati GOST 8639-68, GOST 8639-82 i GOST 30245-2003. Sadrže osnovne podatke o dimenzijama, tolerancijama, kontroli kvalitete, težini itd. Korištenjem ovih dokumenata možete saznati i približnu težinu, na primjer, masa cijevi profila 20x20x2 iznosi 1,075 kg / linearni mjerač. m;
Presjek kvadratnog profila
  • GOST 11068-81 - budući da je cjevovod izrađen od čelika otpornog na koroziju, on formalno spada u zahtjeve ovog dokumenta. Jedino što može zbuniti jest konstantno spominjanje pojma promjera u tekstu dokumenta, s obzirom na kvadratni dio izgleda smiješno;
  • Ovisno o metodi proizvodnje (vruće ili hladno valjanje), možete koristiti GOST 9940-81 (vruće valjane cijevi) i GOST 9941-81 (hladno valjane).

Kako je profil cjevovoda

Cijev profila od korozije 20 20 2, u pravilu, izrađena je od strukturnih austenitnih čelika (duktilno antikorozivno) prema DIN 2395.

U ovom slučaju mogu se koristiti dvije metode proizvodnje:

  • zavareni. Uputa za proizvodnju izgleda ovako: presječena je beskonačna čelična traka konstantne širine, zatim je savijena u kružnu poprečnu cijev (rubovi još nisu zavareni), a zatim se izvodi zavarivanje, skidanje zavarivanja. Željeni poprečni profil daje se prolazom kroz valjke. U tom slučaju, unutarnji naponi neizbježno nastaju u metalu, za njihovo uklanjanje, proizvod se zagrijava;

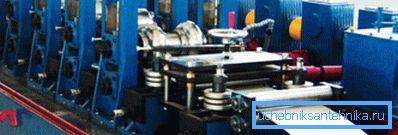

Na fotografiji u stroju se hladi čelična traka za proizvodnju cijevi
  • u slučaju bešavne tehnologije, izradak prvo se bljesne, a zatim preskače kroz valjke kako bi se dobio željeni oblik poprečnog presjeka. U ovom slučaju, okrugle šavne cijevi mogu poslužiti kao sirovine za proizvodnju kvadratnog cjevovoda. Ova metoda proizvodnje čini konačni proizvod skuplji u usporedbi s upotrebom zavarivanja.

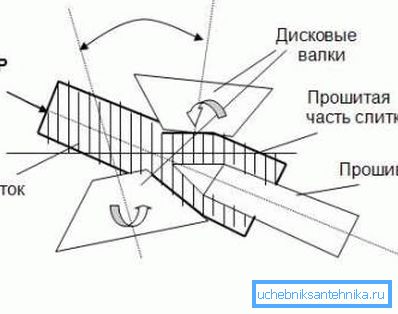

Raspored firmvera

Što se tiče troškova cijevi profila 20 do 20, sve ovisi o korištenoj proizvodnoj metodi. Dakle, konvencionalni trgovački cjevovod s presjekom od 20x20x1 košta 221 rublja / 1 m. Za konstrukciju velikih razmjera, to je praktičnije raditi s troškom 1. tona valjanog čelika, u kojem slučaju trošak iznosi 382800 rublja / 1 ton (cijena je za čelik od 08-12H18N10).

Zavarivanje zavarivanjem

Proizvodnja kvadratnog profila cijevi od nehrđajućeg čelika odvija se na 2 načina. U prvom slučaju koriste se trake (praznine), od kojih se cijevi izvlače. U drugom, proizvodi su zavareni od listova metala.

Postoji nekoliko vrsta zavarivanja:

  • TIG (volframska elektroda u inertnom plinu bez aditiva);
  • plazma s TIG;
  • visokofrekventna struja;
  • laserski;
  • elektronski snop.

Profilna cijev 20x20x2 ima širok opseg primjene, koji će izravno ovisiti o vrsti zavarivanja. Kontrola kvalitete zavarivanja provodi se u skladu s GOST 3242 - 79 i GOST 30245-2003.

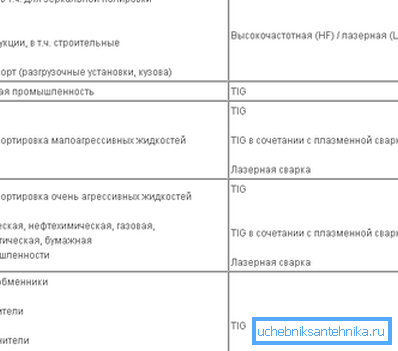

Ovisnost opsega cijevi na način zavarivanja

Obratite pažnju! Cijena cijevi sa zavarenim šavom koju čine visoke frekvencijske struje je 10% niža od one s analognim TIG zavarivanjem. Istodobno, snaga zavarivanja je na istoj razini.

Površina za svaki ukus

Cijev profila izgleda vrlo estetski ugodno zbog površine, što je:

  • mat (Matt, Mill završiti);
  • polirana (Ulašteni). Stupanj prerade ima više razina do najgladnijih i ima oznake Satin 180, 320 ili 400 Grit;
  • ogledalo, što opet ovisi o stupnju poliranja (Mirror 400 ili 600 Grit).

Inozemno označavanje površina cijevi od AISI čelika nešto je drugačije:

  • 2B - mat;
  • VA - ogledalo;
  • 4N - polirani.

Oznake snage ne utječu na kvalitetu površinske obrade. Ako je sav posao obavljen rukom, onda bi izbor iz predloženih opcija trebao biti donesen, na temelju toga da li će cijevi biti vidljive. Ako djeluju kao element interijera, površina treba odabrati uzimajući u obzir dekor soba.

Opseg profilnog plinovoda

Mali dio ne dopušta da se koristi kao nosivi elementi pod teškim opterećenjima. No, krutost kvadratnog dijela dovoljna je za percepciju opterećenja prosječne veličine. Prednosti kvadratnog cjevovoda trebaju uključivati ​​relativno malu težinu, na primjer, težina cijevi profila 20x20x2 je oko 1.175 kg / bar. m.

Obratite pažnju! Težina cijevi u tablicama je prosječna, ali u stvarnosti ovisi o gustoći materijala. Da biste točno izračunali težinu cjevovoda, možete koristiti posebne kalkulatore.

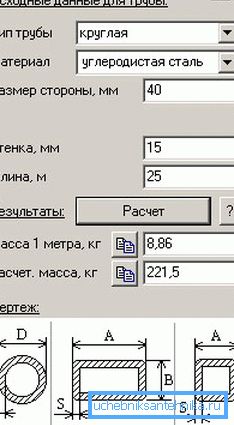

Kalkulator težine cijevi

S obzirom na specifične primjere korištenja četverokutne cijevi s malim dijelom, možemo dati sljedeće primjere:

  • za proizvodnju namještaja (prvenstveno škola i raznih javnih ustanova);

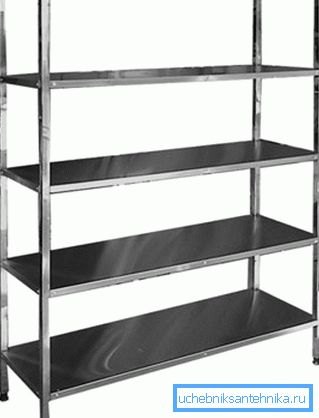

Rack stalci su izrađeni od temeljnih cjevovoda
  • u izgradnji ograda različitih tipova - kao okvir. U ovom slučaju, opterećenje na metalu je malo i možete koristiti male veličine;
  • za izgradnju raznih zavjesa, tijekom gradnje u umjerenoj klimi potrebno je uzeti u obzir učinak snježnog opterećenja i težinu 1 metra oblika cijevi 20x20x2 (1.175 kg / 1 m);

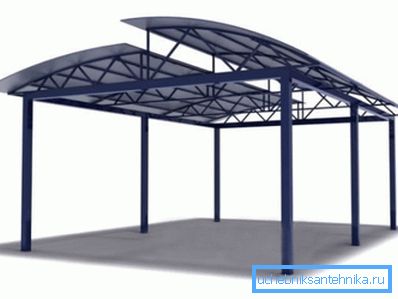

Nadstrešnica od 20x20 kvadratnog cjevovoda
  • kada ukrašavate unutrašnjost sobe, četverokutne cijevi mogu se koristiti za izradu elegantnih police i police.

sažimanje

Kvadratna cijev malog presjeka od nehrđajućeg čelika ima niz važnih svojstava. Najvažnija stvar je da uz visoku čvrstoću i čvrstoću ima izvrstan izgled, a otpornost na koroziju omogućuje da se koristi u gotovo svim uvjetima (vidi također članak Cijevi 60x40 mm - značajke i težina).

Zbog toga se takav cjevovod može upotrijebiti kako u unutrašnjosti prostorije, tako iu izgradnji okvira za lagane konstrukcije. Videozapis u ovom članku prikazuje primjer upotrebe profilnog plinovoda kao okvira za ogradu.
