Cijev vode i plina i njegove značajke

Ne tako davno, u izgradnji gotovo svih cjevovoda, vodnih i plinovoda (VGP) su korišteni. Danas je njihova popularnost blago smanjena, ali su još uvijek naširoko koristi u izgradnji topline, plina i vodnih sustava.

Zatim ćemo razmotriti značajke tih cijevi, njihove vrste i metode ugradnje.

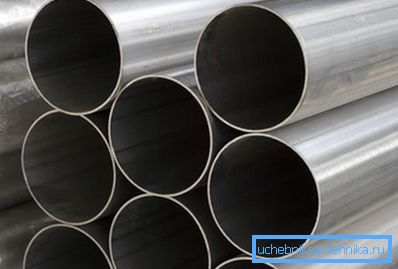

Vodovodne i plinske cijevi

Značajke AIV cijevi

Velika popularnost tih proizvoda, unatoč širokom rasponu cijevi na tržištu, objašnjava činjenicom da instalacija cjevovoda od drugih materijala nije moguća na dijelovima otvorenih ruta. Čak se i polietilenske cijevi ne mogu koristiti za sve slučajeve (vidi i članak Čelične cijevi za vodu i plinove - njihova svojstva i značajke).

Osim toga, neki tehnički uvjeti utvrđuju stroge zahtjeve za plinske cjevovode, zbog čega se plastične cijevi ne mogu koristiti za njihovu instalaciju, bez obzira na visoku učinkovitost. Stoga nema sumnje da će ove cijevi dugo vremena ostati relevantne.

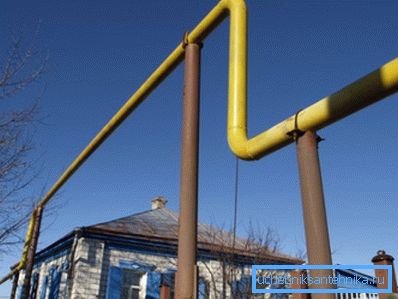

Plinovod

Među njihovim glavnim prednostima su sljedeće točke:

  • Dovoljno niske cijene;
  • Mogućnost zavarivanja materijala;
  • Mogućnost savijanja;
  • Visoka čvrstoća;
  • Otpornost na izobličenje topline;
  • Otpornost na jake hidrauličke šokove;
  • Trajnost.

Treba napomenuti da su sva obilježja voda i plinovoda karakteristična za cijeli raspon.

Obratite pažnju! Trajnost cjevovoda ovisi o uvjetima rada i transportiranoj tekućini.

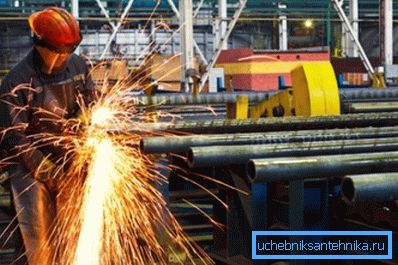

Proizvodnja cijevi

Proizvodna tehnologija

VGP cijevi izrađene su od ugljičnog čelika.

Tehnologija proizvodnje je sljedeća:

  • Prvi pripremljeni praznine za proizvod - trake.
  • Zatim su oblikovani, s rezultatom da praznine dobiju odgovarajući oblik.
  • Zatim napravite šav pomoću električnog zavarivanja. Nakon toga cijev se može smatrati gotovim.

Standardna kvaliteta tih proizvoda regulirana je GOST 3262-75. Treba napomenuti da je radiografska radiografija obvezna kontrola kvalitete. To je zbog činjenice da šav je mjesto povećanog rizika.

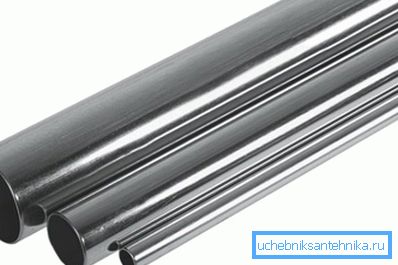

Pocinčane čelične cijevi

karakteristike

Bez ulaska u sve vrste nijansi koje prosječni potrošač obično nije potreban, razmotrite osnovne operativne karakteristike tih proizvoda, čije znanje može biti korisno za rad s njima.

Na primjer, ako je neophodno izvršiti popravak vodoopskrbnog sustava ili sustava grijanja, ne trebate znati koja vrsta cijevi treba biti poželjna.

Tehničke karakteristike plinske i plinske cijevi prema GOST 3262 75 uključuju:

  • promjer;
  • Uvjetni prolaz;
  • Debljina stjenke i neki drugi parametri.

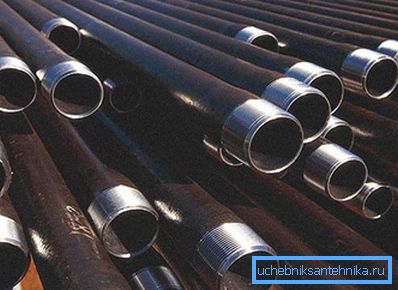

Navojene cijevi za vodu i plin

Razvrstavanje AIV cijevi

Raspon cijevi za vodu i plin također određuje GOST 3262-75, prema kojem se proizvodi prvenstveno razlikuju u:

  • Pocinčani čelik;
  • Nepropuceni čelik (crni).

Cink sprječava razvoj korozije. Prema tome, trajnost pocinčanih proizvoda može biti veća.

Pored toga, prema stupnju spremnosti, cijevi mogu biti:

  • S reznim navojem na oba kraja;
  • Bez niti.

Obratite pažnju! Na proizvođaču cijevi se može nanijeti kratka ili dugačak navoj. Pocinčane cijevi s navojem također mogu biti opremljene spojnicama.

U foto-ojačanu cijev

Ovisno o debljini stijenke, crna VGP cijev se dijeli na sljedeće vrste:

  • Debljina ojačane stijenke od 2,5 do 5,5 mm.
  • Debljina svjetlosnog zida kreće se od 1,8 do 4 mm.
  • Obična debljina stijenke u rasponu od 2 do 4,5 mm.

Svjetlosne cijevi mogu raditi na hidrauličkom tlaku od oko 25 kgf / cm2, dok ojačani mogu izdržati 32 kgf / cm2.

Skupine preciznosti

Za ovaj proizvod postoje dvije skupine točnosti:

Normalna točnost U proizvodnji tih proizvoda nisu standardizirana mehanička svojstva i kemijski sastav. U pravilu se koriste za plinovode, vodovodne cijevi i sustave za grijanje u kućanstvu.
Povećana preciznost Pocinčane cijevi pripadaju ovoj skupini. Koriste se za instalaciju globalnih autocesta. Proizvodi podnose unutarnji tlak od 40-50 atmosfere.

Obratite pažnju! Kod obilježavanja proizvoda koji se smatraju ne ukazuje na vanjski promjer. Taj je parametar zamijenjen uvjetnim prolazom, koji ostaje nepromijenjen, bez obzira na debljinu stijenke. Uvjetni prolaz (DU) i debljina zidova regulira GOST.

normalizacija

VGP cijevi obično proizvode proizvođači sljedećih duljina:

  • 4-12 metara;
  • Izmjereno više duljina;
  • Neizmjerena duljina (nalazi se unutar mjerenog).

Maksimalno odstupanje u pogledu duljine i težine ne smije premašiti više od osam posto. Moram reći da cijena proizvoda ne ovisi o duljini, već o težini. Prema tome, što je veći promjer i debljina zidova, to je veći trošak.

Obratite pažnju! Težina pocinčane cijevi razlikuje se od težine običnih proizvoda za 3 posto u velikom obliku.

Težina plinovoda prema GOST 3262 75 izračunava se uzimajući u obzir gustoću čelika od 7,85 g / cm3. Maksimalna težina po mjeraču (debljina stijenke 5,5 mm i promjer 165 mm) je 21,63 kg. Minimalna težina po mjeraču rada je 370 g (promjer proizvoda je 10 mm, a debljina stijenke 1,8 mm).

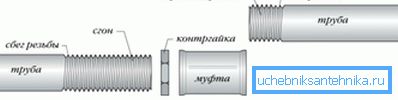

Skupština s navojem

Značajke instalacije

Instalacija cjevovoda pomoću ovog materijala može se obaviti na dva načina:

  • Metoda navojem pomoću spojki;
  • Električnim zavarivanjem.

Upute za instalaciju u prvom slučaju izgledaju ovako:

  • Prije svega, zaporni vijak mora biti pričvršćen na navojnu šipku.
  • Zatim se nit mora podmazivati ​​s brtvljenjem ili omotačem, pre-impregniran brtvenim sredstvom. Za instalaciju cjevovoda možete zgušnjiti mazivo.
  • Zatim se konac treba uvijati u rukav.
  • Navojni spoj dijelova mora biti pričvršćen maticom za zabravljivanje, koja se mora stegnuti prije čvrstog kontakta s spojnicom.

Što se tiče zavarene instalacije, potrebno je koristiti cijevi s glatkim krajevima.

Dijagram ožičenja je sljedeći:

  • Krajevi spojenih dijelova nalaze se na ravnoj površini i pritiskani jedan na drugi.
  • Zatim, u zglobnom području, provodi se zavarivanje - zavareni spoj s više strana.
  • Nakon toga, zaglavljene cijevi moraju se vodoravno poravnati. Možete ih jednostavno nabacati na ravnu površinu.
  • Nakon toga spoj je zapečaćen čvrstim šavom oko opsega.

Moram reći da bi takva povezanost s vlastitim rukama, ako niste iskusni zavarivač, malo je vjerojatno da će uspjeti. Stoga je za neovisne popravke bolje koristiti prvu opciju.

zaključak

Unatoč velikoj popularnosti među potrošačima polimernih cijevi, VGP cijevi i dalje su vrlo popularne i ostat će tako dugo. To je zbog njihovih karakteristika i brojnih drugih prednosti koje su gore navedene.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
