Cijev za električno ožičenje: instalirajte sigurnu

Plastične i metalne cijevi za električno ožičenje koriste se gotovo posvuda. Međutim, najčešće se ova metoda montaže koristi u formiranju električne mreže u kući, čiji nosivi zidovi i odjeljci su izrađeni od zapaljivih materijala. Ovdje je glavni zadatak zaštititi od paljenja, a uporaba cjevastih kanala pruža nam mogućnost pružanja ove zaštite u cijelosti.

U nastavku ćemo objasniti zašto se polaganje žica u različitim cijevima može koristiti, kao i koje su materijale bolje koristiti za te svrhe.

Skriveni savjeti za montažu

Potreba za korištenjem cjevastih zatvorenih kanala za polaganje kablova u zidovima, ispod poda i stropa objašnjava se takvim razmatranjima:

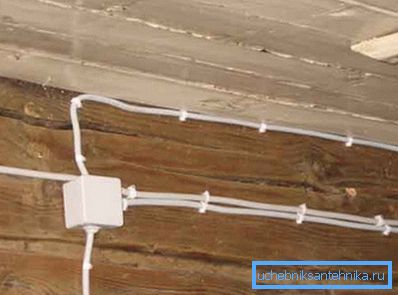

• Glavna stvar u ovom slučaju je, naravno, poštivanje sigurnosnih zahtjeva. U drvenim kućama, kao iu konstrukcijama postavljenim tehnologijom ploče s gorivom izolacijom u debljini stijenki, sve žice moraju biti postavljene bilo u čeliku ili u plastičnim vatrostalnim kućištima.
• Drugo, cijevi za električno ožičenje u drvenoj kući štite vodiče od oštećenja tijekom strukturnih skupljanja zbog prirodnog sušenja drva.

Obratite pažnju! To se posebno odnosi na čvorove gužve, jer se u tim točkama nejednako opterećenje može djelovati na blisko razmaknutim područjima vodiča.

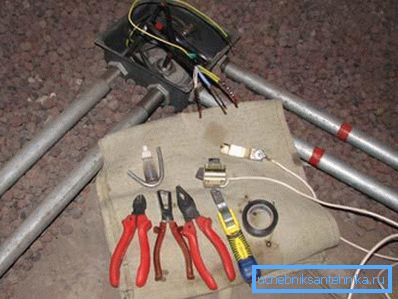

• Treće, ako je kabel postavljen ispod poda, čelična ili krute plastične cijevi će ga zaštititi od oštećenja zbog operativnih opterećenja.

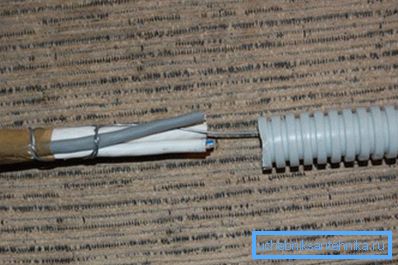

• Konačno, ova tehnika montaže olakšava mijenjanje vodiča. PVC cijev za električno ožičenje s izlazom na razvodnu kutiju vrlo je pogodno za održavanje, a ako nismo previše lijen i kodirani su vodiči, poteškoće se uopće ne bi trebale pojaviti.

Kao što možete vidjeti, argumenti u korist korištenja takvih detalja dovoljno su dovoljni. Možemo samo pokupiti određene modele u skladu sa značajkama njihova rada.

Odabir cijevi

Plastične vrste

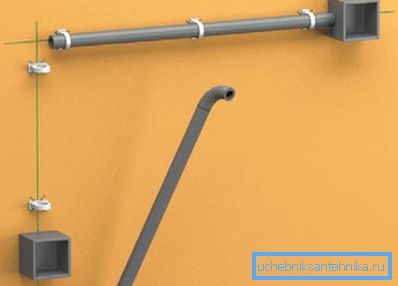

U pravilu, za ugradnju skrivenih ožičenja u debljini stijenki, a ponekad na njihovoj površini koriste se plastični ili metalni kabelski kanali. Sve upotrijebljene sorte imaju prednosti i nedostatke, a ispod ćemo ih detaljno analizirati.

Najčešći su danas plastični modeli.

Za njihovu proizvodnju koristi se polivinil klorid (PVC), kao i polietilen visokog i niskog pritiska (LDPE / HDPE).

• Proizvodi od polivinil klorida dostupni su u prilično širokom rasponu.. Glavna masa se sastoji od kanala promjera od 16 do 60 mm, ali u nekim slučajevima mogu se koristiti deblji cijevi. Oni su karakterizirani po pristupačnoj cijeni, koja, zajedno s dobrim pokazateljima otpornosti na snagu i topline, čini ovu sortu vrlo popularnom.
• HDPE cijev za električno ožičenje također se može koristiti pri završetku soba sa zidovima izrađenim od zapaljivih materijala (drvo, plastični omotač i sl.). Polietilenske površine su prilično glatke, što olakšava zamjenu vodiča.

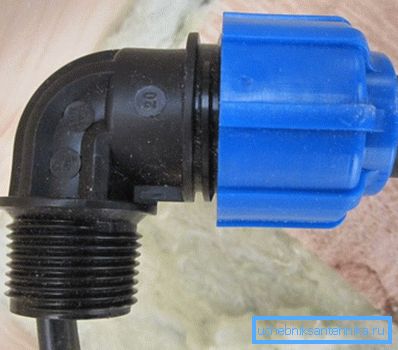

• Za ugradnju takvih proizvoda obično se koriste standardni vodovodni elementi.. Činjenica da nepropusnost spojeva ne mora nužno biti u skladu s time, znatno ubrzava postupak ugradnje: plastična cijev savršeno se spaja s koljenom ili poprečnim presjekom uz pomoć utičnice i gumene manžete.

Glavne prednosti tehnoloških polimernih cijevi su njihova niska masa, otpornost na koroziju i dovoljnu snagu za većinu situacija. Osim toga, i polietilen i PVC su dielektrici, jer se kabelski kanal može sigurno smatrati jednim od izolacijskih krugova.

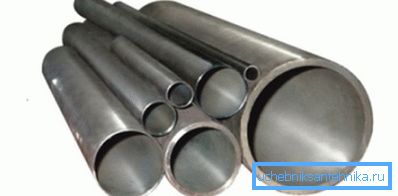

Čelični proizvodi

Za razliku od plastike, čelične cijevi imaju značajnu masu, ali istodobno karakteriziraju i najveća čvrstoća. Nadalje, sigurnosne upute o požaru preporučuju uporabu čelične cijevi kod polaganja žica u drvenim zgradama.

U odabiru i ugradnji takvih proizvoda treba slijediti niz jednostavnih pravila:

• Promjer cijevi mora osigurati slobodno usmjeravanje svih kabela bez brtvljenja izolacijskih omotača.
• Krugovi i okretaji cjevastog kabelskog kanala izrađeni su na takav način da se spriječi nakupljanje žica.

Obratite pažnju! Optimalni kut rotacije - 90⁰. Ako na mjestu morate napraviti dva ili više zavoja, duljina kanala ne smije biti veća od 5m.

• Unutarnja površina cijevi mora biti glatka, bez izbočenih zavarenih spojeva i brazda.
• Kako bi se smanjio rizik od korozije, vrijedi staviti cijevi s laganom predugom prema razdjelnoj ploči.

Međutim, glavna stvar u ovom slučaju je osigurati električnu sigurnost: čelik je dobar vodič, jer svi kanali moraju biti uzemljeni, a stanje izolacije žica treba pažljivo pratiti.

Bakar i mjed

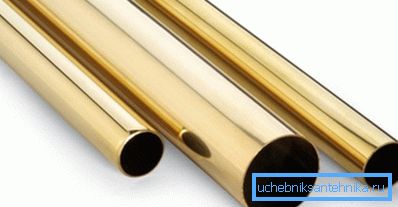

Tanka bakrena / mjedena cijev izvrstan je izbor za skrivene instalacije i za montažu žice na zidnu površinu.

Postoji nekoliko prednosti ovom rješenju:

• Prvo, ni bakar niti mjedi nisu tako osjetljivi na takvu aktivnu koroziju kao i proizvodi od čelika. Naravno, s vremenom se na površini stvara sloj patine, ali samo malo smanjuje svojstva kanala.
• Drugo, širok izbor elemenata omogućuje vam da brzo radite svoj handswiring. I tanke cijevi općenito mogu biti savijene u željeni polumjer.

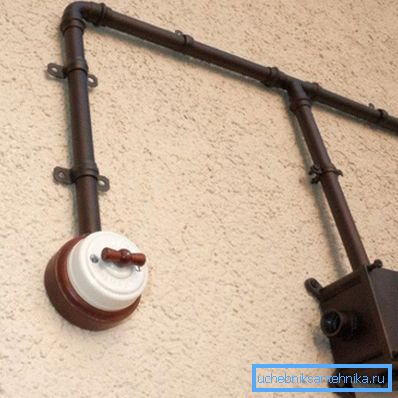

• Konačno, bakrene ili mjedene cijevi, montirane otvoreno i pažljivo polirane, mogu biti pravi ukras interijera, dizajniran u starinskom stilu.

Međutim, ovo rješenje još uvijek nije univerzalno:

• Prvo, ti metali imaju dobru toplinsku provodljivost, stoga ih je potrebno staviti daleko od cijevi za grijanje. Inače, postoji rizik od pregrijavanja ožičenja i čak i topljenja izolacije.
• Drugo, tanke stijenke ne pružaju pouzdanu zaštitu od mehaničkih oštećenja: čelik, pa čak i kvalitetne plastične cijevi bit će jači od bakrenog kanala.
• Nema potrebe govoriti o troškovima takvih odluka: ako tražite opciju za gospodarstvo, tada ni bakar ni mjed neće vas sigurno odgovarati.

Tehnološko valjanje

Iznad, razmatrali smo upotrebu običnih cijevi za naše potrebe. Međutim, postoji opcija koja je posebno prilagođena za postavljanje kabela u debljini stijenke.

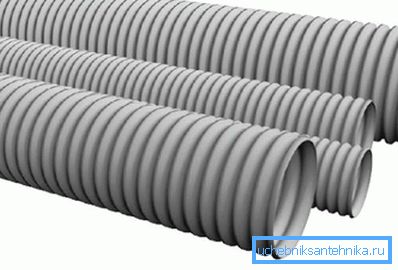

To je valovita cijev koja se može izrađivati ​​od različitih materijala:

• Valoviti PVC, HDPE ili LDPE imaju sve prednosti plastičnog materijala. Njegova rebrasta površina značajno povećava mehaničku otpornost cijele strukture.

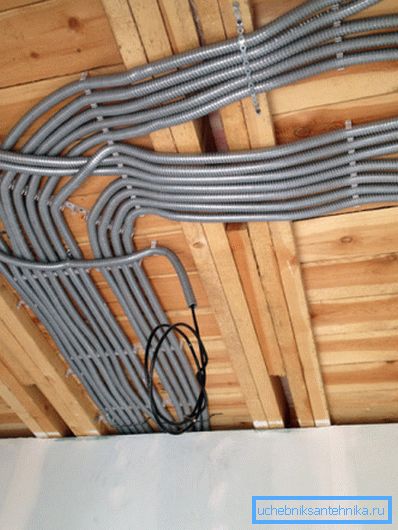

• Mogućnost savijanja kanala bez posebnih alata uvelike olakšava i ubrzava ožičenje složenih konfiguracija.
• Širok raspon promjera omogućuje nam odabir kanala koji je optimalan u presjeku za pojedinačne vodiče i cijele sustave.
• Konačno, valovita metalna cijev izvrsna je zaštita od požara. Iako, da budem iskren, suvremeni polimeri su samo malo inferiorni od metala u ovom parametru.

zaključak

U dogovoru sa skrivenim komunikacijama mogu se koristiti najrazličitije cijevi za postavljanje električnog ožičenja. A ako se u tu svrhu rabe samo proizvodi od čelika (vrlo rijetko - bakar), danas su glatki i valoviti modeli od polimera ili metal-polimernih kompozita izvrsna alternativa za njih.

Videozapis u ovom članku sadrži brojne dodatne informacije o takvim proizvodima: prvo će biti zanimljive novakim električarima, ali profesionalac također može pronaći nešto novo za sebe.
