Cijev za gejzir: značajke instalacije i rada

Prilikom ugradnje plinskog grijalica za vodu, posebnu pozornost treba posvetiti pitanju uklanjanja proizvoda izgaranja iz prostorije. To ne samo da će osigurati sigurnost za one koji žive u kući, nego i povećati učinkovitost i isplativost samog uređaja. Zatim ćemo pogledati što učiniti i kako instalirati dimnjak za stupac.

Značajke dizajna

Uređaj ispušne cijevi

Prije nastavljanja instalacije ispušnog sustava vlastitim rukama, upoznajte se s njegovom strukturom. Dakle, dizajn uključuje sljedeće elemente:

Ono što određuje dizajn

Kod izrade ispušnog sustava treba obratiti pažnju na sljedeće točke koje mogu utjecati na njegov dizajn:

• Uvjeti pod kojima će dimnjak raditi, kao i mjesto uređaja.
• Model stupca - ovisi o odabiru komponenata.
• Visina dimnjaka - mora biti najmanje četiri metra.
• Promjer dimnjaka - najčešće je taj parametar 110 i 130 mm.
• Napajanje.
• Klimatski uvjeti - temperaturne razlike između proizvoda izgaranja i okoliša od velike su važnosti u radu opreme.

Obratite pažnju! Dimnjak bi trebao biti iznad krova barem jedan metar. Ovo je važan uvjet na kojem ovisi snaga potiska. Osim toga, duljina dimnjaka iz izlaznog kolona trebala bi biti najmanje dva metra.

Materijal hlača

Danas se dimnjaci za plinske kolone najčešće izrađuju od sljedećih materijala:

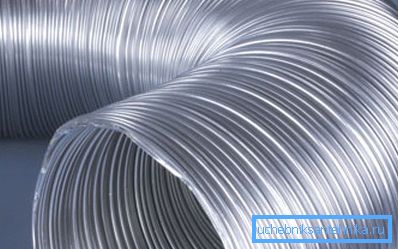

• Valovita cijev - izrađena od višeslojne laminirane aluminijske folije. Između slojeva aluminija duž cijele duljine je čelična žica. Njegova glavna značajka je fleksibilnost koja pojednostavljuje instalaciju i mogućnost povećanja duljine.

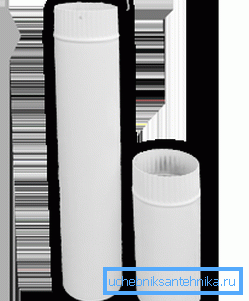

• Čelična cijev - izrađene od visokokvalitetnog čelika. Proizvod je izrađen od segmenata od jedne do pola metra. Za zaštitu od korozije, čelične cijevi su obložene caklinom otporne na toplinu. Emajlirane cijevi za gejzir moraju biti izolirane zimi.

• Koaksijalni dimnjaci - čine strukturu dviju cijevi, jedna u drugu. Poveznice su izrađene pomoću skakača, zahvaljujući kojima se elementi ne diraju jedni druge. Putem vanjskog kanala ulazi zrak iz plamenika. Ispušni plinovi izlaze kroz središnji kanal. Ovaj dizajn omogućuje grijanju vanjskog zraka kad ulazi u plamenik, što povećava učinkovitost sustava.

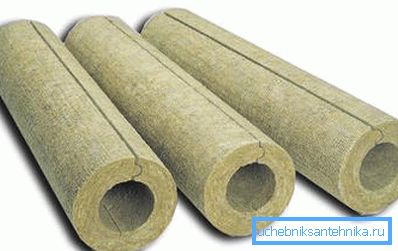

• Dvostruki krug - kao u prethodnom slučaju, sastoje se od dvije cijevi koje se nalaze jedna unutar druge. Elementi se međusobno odvajaju toplinskom izolacijom od mineralne vune. Zbog tog zagrijavanja, u sustavu se ne stvara kondenzat.

Za napa, možete koristiti bilo koju od tih cijevi. Jedino što treba imati na umu da je cijena materijala različita.

Savjet! Kako bi stup bio sigurniji, a kako bi se zaštitio od djece, trebao bi biti postavljen dovoljno visok. Najbolje od svega, uređaj se nalazi na zidu ispod dimnjaka.

Instalacija dimnjaka

Ugradnja nape treba početi od stupca.

Kratka uputa o provedbi ovog rada je sljedeća:

• Prije svega, morate postaviti spojnu cijev u zid kroz koji će ispušni plin proći. Također morate instalirati okret koji će omogućiti prijelaz na vanjski, vertikalni dio strukture.

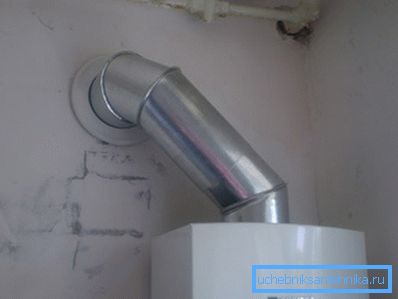

• Tada se cijev mora spojiti na utičnicu stupca.. To je najbolje koristiti valovitu cijev za tu svrhu, budući da je puno lakše raditi s njom.

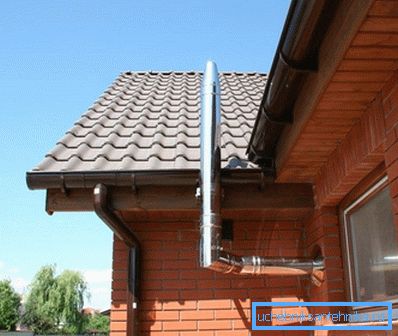

• Na vanjskom zidu treba postaviti dimnjak.. Dizajn se montira postavljanjem dna elementa na vrh. Spojevi moraju biti fiksirani sa stezaljkama.
• Za pouzdanost sustava, treba biti fiksiran s zagradama, a korak između kojeg treba biti oko dva metra.

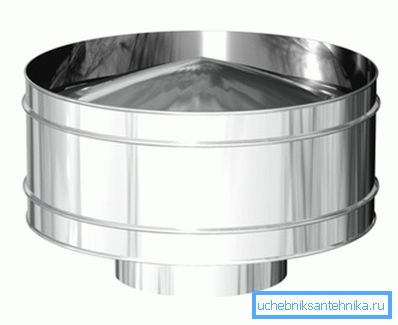

• Nakon montiranja okomitog dijela, morate postaviti vrh. Osim toga, u donjem dijelu vertikalne strukture potrebno je izvršiti prozor za reviziju.
• Po dovršetku rada provjerite vuču.. Da biste to učinili, unesite osvijetljenu utakmicu na dimnjak. Svjetlo bi trebalo odstupati u smjeru dimnjaka.

Obratite pažnju! Pri ugradnji sustava potrebno je obratiti pozornost na odsutnost otklona. Ne bi smjeli biti u cijeloj duljini strukture.

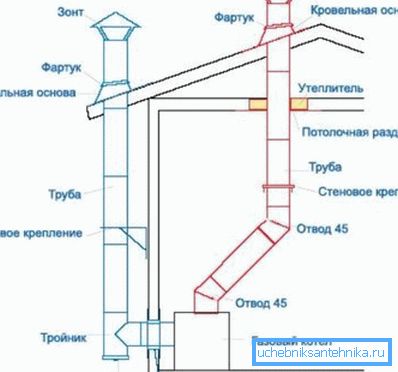

Smatrali smo mogućnost postavljanja vanjskog dimnjaka. U kući možete izvesti i unutarnji sustav koji će proizvode izgaranja izvesti izvana kroz potkrovlje. U tom slučaju redoslijed rada izgleda gotovo jednak, osim što je ulazni otvor instaliran na stropu, a ne na zidu.

U tom slučaju potrebno je dodatno izraditi rupu u pokrovu krova, osiguravajući brtvljenje prolaza cijevi.

Uzroci problema

Najčešće problemi u sustavu emisija dimnih plinova proizlaze iz sljedećih razloga:

• Neispravno instaliran dizajn ili u njegovu proizvodnju koriste materijale slabe kvalitete. Na primjer, tijekom rada stupca mogu izgorjeti.
• Loša toplinska izolacija strukture ili nedostatak istrošenosti, što dovodi do formiranja velike količine kondenzata.
• Kršenje cjelovitosti sustava.

Savjet! Ako kuća već ima kamin, kotao ili drugi uređaj s opremljenim dimnjakom, može se spojiti isparivač. Međutim, mora se imati na umu da ne smije više od dva uređaja biti priključeno na jedan dimnjak. Osim toga, prilikom spajanja na grijač dimnjak ne bi trebao raditi istodobno.

zaključak

Cijevi za plinske kolone su sredstvo normalnog rada uređaja, kao i zaštita od ugljičnog monoksida i propuštanja plina iz cjevovoda, u slučaju kvarova uređaja. Stoga, prilikom instaliranja strukture, potrebno je strogo pridržavati se gore navedenih uvjeta.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
