Cijev za kotlove - proizvodnja i ugradnja

Prilikom ugradnje kotao za grijanje važna je instalacija dimnjaka, i bez obzira na to radi li kotao na kruto gorivo ili na plin. Sigurnost sustava grijanja i njegova učinkovitost prvenstveno ovise o tome. U ovom članku razmatramo kako napraviti cijev za bojlera i izvršiti njezinu instalaciju.

Proizvodnja cijevi

Osnovni zahtjevi

Prisutnost ispušnog kanala jedan je od najvažnijih uvjeta za korištenje kotla. Potrebno je za povlačenje toksičnih proizvoda izgaranja izvana. Mora se reći da takva cijev, u pravilu, dolazi s kotao, međutim, u nekim slučajevima možda je potrebno napraviti samostalno, na primjer, to može biti zbog konfiguracije prostora.

Nije teško proizvesti strukturu, najvažnije je da ispunjava određene zahtjeve, što ćemo razmotriti u nastavku:

• Materijal dimnjaka mora biti nezapaljiv..
• Minimalni poprečni presjek dimnjaka trebao bi biti najmanje 250 x 250 mm. Promjer se izračunava ovisno o području dimnjaka kotla;
• Spojevi strukturnih elemenata moraju biti zapečaćeni.. Brtvljenje se izvodi prirodno od nezapaljivih materijala.
• Ako se dizajn sastoji od nekoliko dijelova, tada se svaki gornji dio treba staviti na dno.

Poznavajući ova pravila, nije teško izvesti dimnjak ili dimnjak, jedino što morate odlučiti o materijalu za njegovu proizvodnju.

materijali

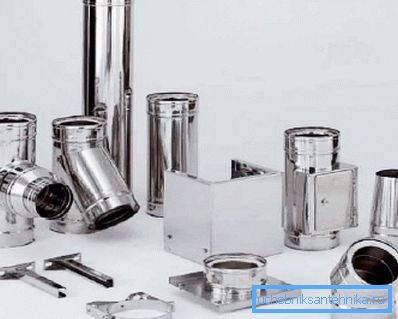

Ne tako davno, dimnjaci su uglavnom napravljeni od opeke, međutim, u novije vrijeme pojavile su se mnoge druge opcije. Dalje, smatramo najčešćim:

izrađivanje

Zapravo, proizvodnja dimnjaka je priprema cijevi koje se zatim montiraju u jedan sustav. Stoga je u ovoj fazi potrebno samo izračunati duljinu cijevi i izrezati ih. Nakon toga možete nastaviti s instalacijom.

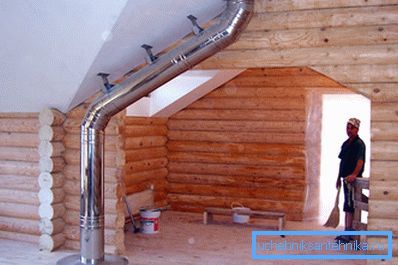

Instalacija cijevi

Osnovni zahtjevi

Postoje brojni važni zahtjevi za ugradnju dimnjaka i cijevi:

• Kanal dimnjaka trebao bi biti postavljen vertikalno (maksimalno odstupanje dopušteno ne više od 30 stupnjeva po metru) i ne smije se suziti i produžiti kroz njegovu duljinu.
• Cijev se mora uzdići iznad grebena kuće, što će spriječiti istjecanje zraka i osigurati visokokvalitetno ispuštanje dima. Visina ovisi o mjestu dimnjaka:

• Ako je krov ravna, cijev bi trebala porasti jedan metar iznad nje;
• Prilikom uklanjanja strukture s grebena po metru, visina iznad nje bi trebala biti najmanje 0,5 metara.
• Prilikom uklanjanja cijevi 2-3 metra od grebena, može se postaviti u istoj razini.
• Ako je krov najbliži višoj zgradi, dimnjak bi se trebao dizati iznad krova.

Također treba imati na umu da je minimalna visina cijevi za kruta goriva ili plinski kotao 5 metara.

• U nazočnosti zavoja dužina vodoravnih dionica ne smije biti veća od jednog metra.

Obratite pažnju! Ako se dimnjak podigne više od 1,5 metara iznad krova, mora ga se pričvrstiti kopčama.

Prolaze

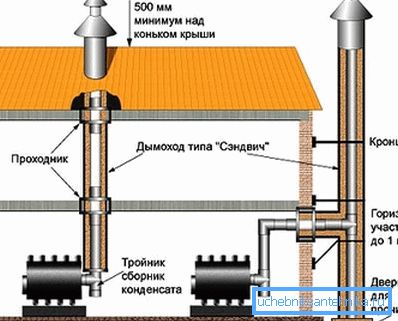

Sve vrste dimnjaka za kotlove podijeljene su u dvije vrste:

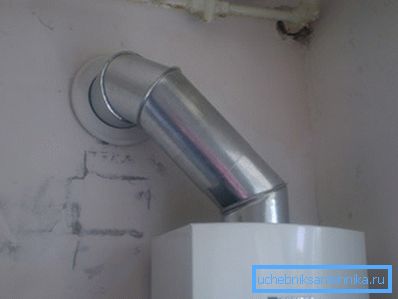

• Vani - kroz zid ili prozor okrenut prema ulici, a zatim prolazite duž vanjskog zida.
• Interni - glavni dio strukture nalazi se u kući. Izlaz na ulicu preko preklapanja potkrovlja i krovišta.

U svakom slučaju najteži trenutak instalacije je prolazni uređaj. Činjenica je da se dimnjak ne smije nalaziti u blizini zapaljivih materijala (udaljenost treba biti 13-25 cm), jer se zagrijava na visoku temperaturu, što se posebno odnosi na kotlove sa čvrstim gorivom. Ali istodobno, jedinica prolaza mora biti nepropusna.

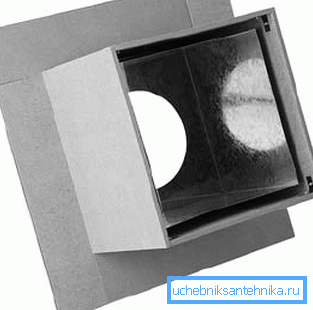

Da bi riješio taj problem, obično se koristi kanal, koji se također naziva i feedthrough. Ova konstrukcija može biti izrađena od čelika ili minerita. Prostor između kutije i cijevi je ispunjen izolacijskim materijalom - može biti mineralna vuna, proširena gline ili čak pijesak.

Za brtvljenje prolaza kroz krov pomoću posebnog dizajna s pregačama. Brtveni spojevi se izvode pomoću brtvila otpornih na toplinu. Zidni profil, koji se nalazi uz cijev i krov, obično je izrađen od bakra, čelika ili pocinčanog.

Postupak ugradnje

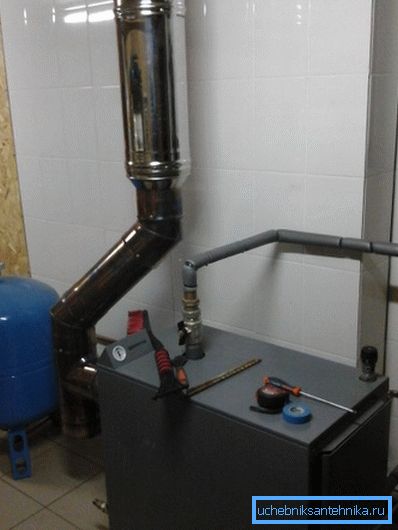

Instalacija cijevi na kotao za grijanje izvodi se sljedećim redoslijedom:

• Prva stvar koju trebate učiniti je označavanje na stropu, u skladu s veličinom prolaza profila i izrezati rupu na stropu željene veličine.
• Zatim se prolazni okvir umetne u rupu.
• Zatim se cijev provlači kroz spojnu cijev i uskoči s izlaznom cijevi kotla. Na taj način, toplinska cijev kotla dobiva usko nastavak u obliku dimnjaka. Spoj je zapečaćen kabelom od azbesta.
• Nakon toga, instalacija pristupne luke u krovu. U tu svrhu može se izvesti poseban rešetkasti sustav.
• Na kraju rada provodi se vanjska cijev kroz spojnu cijev i spojena je na cijev unutarnjeg dijela dimnjaka.

Ovdje, možda, sve kratke upute za ugradnju dimnjaka. Nakon njegove ugradnje, struktura mora biti izolirana i pričvršćena na gornji dio odvodnika iskre.

Toplinska izolacija

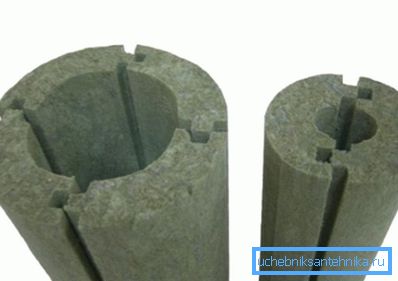

Obavezni element dimnjaka je toplinska izolacija. Sprječava nastanak kondenzacije. Budući da je izolacijski materijal upotrijebio mineralnu vunu, koja je jednostavno omotana oko cijevi.

Izolator topline mora biti zaštićen kućištem, obično od pocinčanog čelika.

Savjet! Kako ne bi se izvodila toplinska izolacija cijevi, moguće je napraviti dimnjak posebnih sendvičskih cijevi, koji u početku imaju dva zida. Između zidova je toplinski izolator.

Velike pogreške

Češće, svi početnici u izgradnji kotlovskih cijevi rade sa sljedećim greškama vlastitim rukama:

• Koristite materijale koji nisu prikladni za dimnjak (azbest, aluminij).
• Tijekom instalacije dopuštaju da dimnjak dođe u dodir s stropom ili krovom, što dovodi do gušenja ili čak požara materijala (odnosi se na kotlove sa čvrstim gorivom).
• Nedovoljno zavareni spojevi cijevi, što dovodi do prodiranja dima u prostoriju. To može biti štetno za zdravlje.
• Nedovoljna toplinska izolacija strukture - čak i zaleđivanje cijevi plinskih cijevi može biti rezultat toga, pogotovo kada se kotao koristi povremeno, na primjer, kod kućice.

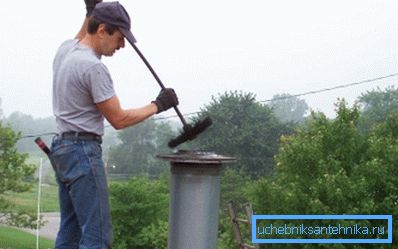

Čišćenje dimnjaka

Da bi se dimovodni sustav mogao uspješno nositi sa zadatkom i služiti što je dulje moguće, s vremena na vrijeme potrebno je održavati svoje održavanje:

• Prije svake sezone grijanja potrebno je pregledati strukturu hrđe, pukotina ili bilo kakvih drugih nedostataka koji mogu dovesti do depresivizacije sustava i prodiranja proizvoda izgaranja u prostoriju.
• Ako kotao radi na čvrstom gorivu, sustav se mora očistiti svake godine, inače neće samo smanjiti njezin kapacitet, već će se pojaviti i vjerojatnost paljenja čađe. Nije potrebno obaviti čišćenje mehanički, postupak se može izvesti spaljivanjem posebnih kemijskih spojeva u kotlu.

Obratite pažnju! Inspekcija ne zahtijeva samo dimnjak, već sve ostale elemente sustava. To će vam omogućiti da pronađete i riješite problem. Na primjer, ako se kotao vreli i cijevi su hladne, crpka najvjerojatnije neće raditi ili je filtar začepljen.

Ovdje, možda, sve glavne točke proizvodnje i ugradnje cijevi za kotlove.

zaključak

Dimnjak dimnjaka zahtijeva odgovorni pristup, jer ovisi o sigurnosti svih stanovnika kuće. Osim toga, poštivanje svih gore navedenih standarda učinit će sustav učinkovitijim.

S obzirom na tehničku stranu izdavanja, onda napravite dimnjak i samostalno izvodite njegovu instalaciju pod vlast svakog domaćeg učitelja. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
