Cijevi cijevi: vrste i osobine

Najčešće se ugradnja sklopivih tipova cjevovoda provodi pomoću navojne veze. Za praktičnost, sve niti korištene u cijevima su standardizirane. Dalje, smatramo njihove glavne karakteristike, vrste, metode primjene i dimenzioniranje.

vrste

karakteristike

Svi znaju kako izgleda nit - to je niz spiralnih žljebova koji imaju konstantnu visinu i sekciju. Može se nanositi na površinu cilindričnog ili konusnog oblika.

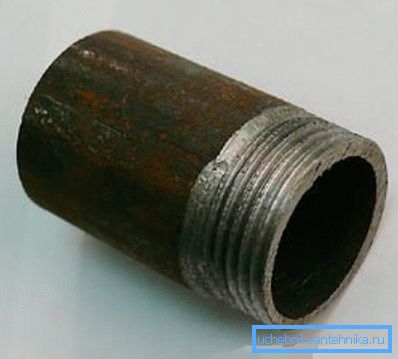

Što se tiče cijevi, rezanje se može koristiti u proizvodima za različite svrhe, kako bi se osigurala sklopiva instalacija cjevovoda. Najčešće se nalazi u sustavima opskrbe vodom i grijanjem kućanstva.

Njegove glavne karakteristike su sljedeći pokazatelji:

• lokacija;
• Mjerenje veličine jedinice;
• smjer;
• Profil formiranja teme;
• Broj posjeta.

Treba napomenuti da je navojna veza cijevi prilično izolirana skupina standarda, koja je regulirana prema GOST 6357-81.

Obratite pažnju! Spajanje cjevovoda s poprečnim presjekom većim od 6 inča treba izvesti zavarivanjem.

Whitworth

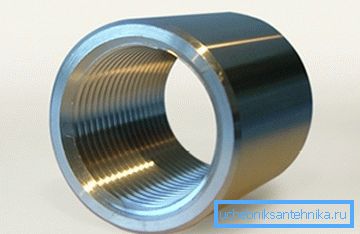

Inčni rezbarenje se nanosi na metalne cijevi, a također i metalne i plastične cijevi za ugradnju sklopive vrste. Prema GOST-u, njegove glavne karakteristike su visina i promjer.

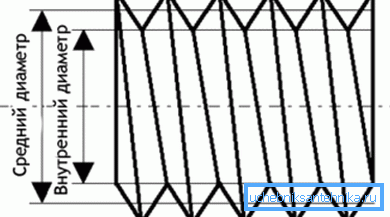

Štoviše, ovaj parametar može se shvatiti kao:

• Vanjski promjer - udaljenost između gornjih suprotnih točaka na vrhovima grebena.
• Unutra - udaljenost između nižih suprotnih točaka smještenih na udubljenjima utora.

Razlika u ovim parametrima određena je visinom profila.

Korak, jer nije teško pogoditi - to je udaljenost između susjednih zavoja. Ovaj je parametar uvijek isti za cijeli dio s navojem. Sve dimenzije u ovom slučaju su u inčima.

Donja tablica pokazuje veličine navoja cijevi u mm:

Obratite pažnju! Ostale dimenzije uključuju GOST 6357-81 cijevi.

U svakodnevnom životu najčešće se koriste cijevi sa sljedećim vrstama rezanja:

• S korakom od 14 niti po inču:

• promjer 3/4;
• 1/2.

• promjer 1 1 - 4;
• 1;
• 2;
• 1 1/2?

metrički

Glavne karakteristike mjerne metrike, isto kao i palac - promjer i udaljenost između okreta. No, u ovom slučaju, kako se metrička nit razlikuje od cijevi?

Zapravo, vrlo je malo razlika, a glavne su u sljedećim točkama:

• Čeki oblik profila. Profil palca je "oštriji".

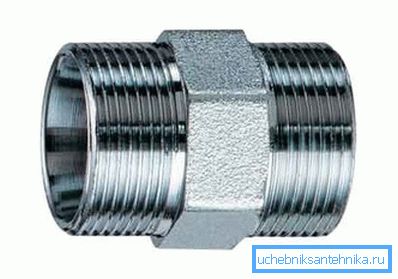

• Dimenzije metričke su u milimetrima. Međutim, radi udobnosti, možete pretvoriti niti cijevi u mm.
• Pitch u inčnom dizajnu smatra se ne u mm, već u niti - broj utora koji se uklapaju u mjernu liniju od inča. Na primjer, u standardnim cijevima za vodu postoje dvije verzije "koraka":

• na 11 niti (2,31 mm);
• na 14 niti - (1,8 mm).

Za ostale, cijevi i metričke niti ne razlikuju se.

Obratite pažnju! Veličina duljine cijevi razlikuje se od uobičajene. Jedan takav inac iznosi 3,33 centimetara, a ne 2,54.

dimenzioniranje

Metrijska nit i cijev mjeri se istim alatima:

• kalibar;
• čeljusti;
• Combs.

Stoga upute za mjerenje tih parametara za palac i za metrički dizajn izgledaju isto. Također, kao kalibar, možete koristiti spoj ili povezivanje s poznatim parametrima.

Mjerenje udaljenosti između zavojnica prilično je jednostavno - trebate zakvačiti vijak u dio, ili pritegnuti maticu na njemu. Ako postupak uvijanja ne uzrokuje poteškoće, a istovremeno vijak ili matica sjedi čvrsto, tada udaljenost zavoja na cijevi odgovara ovom parametru na vijku.

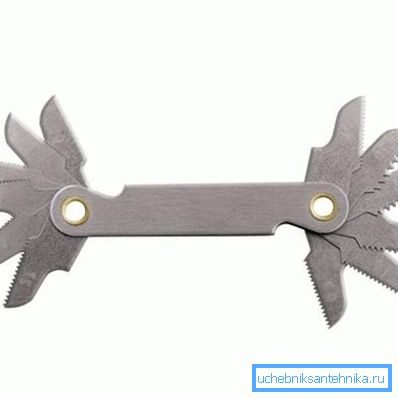

Mjerač navoja radi još lakše. Ovaj alat sadrži mjerne ploče koje nalikuju setu noktiju. Ove se noktije primjenjuju na dio s zavojnicama. Ako se profil podudara, vrijednost rezanja odgovara vrijednosti navedenoj na ploči alata.

Obratite pažnju! Sa čeljustom i mikrometrom može se mjeriti samo vanjski promjer. Stoga je najbolji alat za tu svrhu mjerač i mjerač.

Metode primjene

Danas postoje dva načina rezanja:

• mehanički;

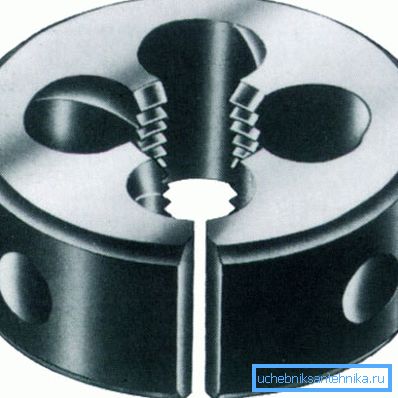

• Ruke, uz pomoć umora i slavine.

Tehnologija ručnog rezanja je sljedeća:

• Prije svega, potrebno je popraviti cijev u zamku.
• Dalje, slavina mora biti umetnuta u kopljac i umetak za navoje cijevi u držaču kalupa.
• Zatim se ploča stavlja na cijev, a slavina umetnuta u njega. Nakon toga okrenite ručice alata.
• Ako je potrebno, postupak rezanja mora se ponavljati nekoliko puta kako bi se pročitao tijelo cijevi do željene dubine, osiguravajući jednoliku visinu profila.

Naravno, mehanički način rezanja, tj. na stroju, pruža veću kvalitetu. Stoga, mora primjenjivati ​​niti u radionici, osim cijene sličnih usluga okretača, u pravilu je vrlo pristupačna.

zaključak

Navojna veza vrlo je popularna u domaćim cjevovodima. Međutim, treba imati na umu da navojni dio na cijevima može imati različite parametre koje morate znati kako biste odabrali kompatibilne spojeve i druge dijelove cjevovoda.

Slične informacije mogu se dobiti iz tablica u referentnim knjigama ili mjerene samostalno. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
