Cijevi i rukavci - značajke i primjene
Svaki cjevovod treba popraviti prije ili kasnije. U kompletnim sustavima zamjena pojedinih dijelova povezana je s brojnim poteškoćama, stoga mnogi sustavi koriste navojne spojeve s spojnicama i rukavima. U ovom članku ćemo pogledati što je to, kako se ovi dijelovi razlikuju i kako se cjevovod instalira uz pomoć.
spojke
Opće informacije
Spojka je priključni spoj, čiji je unutarnji promjer jednak vanjskom promjeru cijevi. Na oba kraja dijela nalazi se unutarnja nit u koju su cijevi pričvršćene. Duljina navoja cijevi je dva puta kraća od pričvršćenja, što im omogućuje da se pričvrsti na istu dubinu.
Značajke spajanja
Da bi pravilno izvršili vezu strukture pomoću ove montaže, morate se upoznati s njegovom specifičnosti. Ako pažljivo pregledate nit na cijevi, ispada da posljednji zavoji imaju manju dubinu u području gdje nit ide na glatku površinu. Ove se svitke nazivaju jogging, koji povezuje spojni spoj.
Dakle, dio se namotava na trčanje i zaključava, nakon čega je druga cijev upuštena u nju. Ako se ispostavilo da je navojni dio cijevi dulji od slobodnog prostora pričvršćenja, bijeg će biti izvan njega, zbog čega neće doći do napadaja, a voda će proći kroz kanale navoja prema van.
Stoga, nakon postavljanja cijevi, mora biti nekoliko okretaja između njih. Ovo se pravilo mora primijetiti kada se sama navijanje.
Unatoč činjenici da je spojnica kvačila sklopiva, neće biti moguće zamijeniti bilo koji dio cjevovoda bez rastavljanja cijelog sustava. Da bismo pojednostavili ovaj zadatak, u određenim dijelovima strukture instaliramo sgons, uređaj koji ćemo razmotriti u nastavku.
rukava
Opće informacije

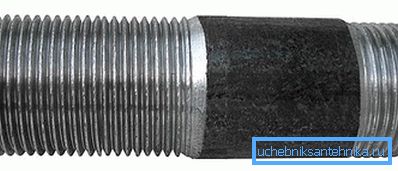

Sgon je također spojni spoj, koji je zapravo kratka cijev. S jedne strane, dio ima kratku nit za spajanje na priključak. Na drugom kraju ima dugu nit na koju se postavlja matica za zabravljivanje i puna spojnica za spajanje cijevi.
Poželjno je da proizvod ima dovoljno dugu nit, jer u slučaju da se dijelovi ne uklapaju u navojni dio, bit će potrebno povećati udaljenost između spojenih krajeva cijevi i udarca, što će smanjiti jačinu veze.
Moram reći da se ovaj spojni element najčešće koristi za vodoopskrbu. Zbog toga je potrebna dobra antikorozivna zaštita. Najčešći su sljedeći tipovi pogona:
Plastificirani niklom | Najčešće se koristi u stambenim područjima kako bi cjevovod dobio više estetski izgled. Naravno, cijena takvih elemenata je veća od običnog čelika. |
galvaniziran | Koristi se u područjima gdje je sustav izložen atmosferskim fenomenima. |
čelik | Najčešće se koristi za cjevovode koji su složeni u zemlju. Za zaštitu od korozije, oni su oslikani. |
Prema GOST 6357-73, veličine cijevi za cijevi mogu biti kako slijedi:
Dužina proizvoda, mm | Unutarnji promjer, mm | Dužina dugačkog dijela s navojem, mm | Duljina kratkog dijela s navojem, mm |
150 | 50 | 65 | 17 |
130 | 32 | 55 | 13 |
110 | 15 | 40 | 9 |
Osim toga, postoje i neke srednje veličine. Naravno, elementi su odabrani prema promjeru cjevovoda.
Mogućnosti povezivanja
Upute za montažu cjevovoda su sljedeće:
- Prije svega, spojka je namotana na cijev..
- Zatim se proizvod s kratkom stranom pričvrsti u spojni priključak. (u nekim je slučajevima veza izravno povezana). Veza bi trebala biti jaka, tako da je potrebno uvijanje dijelova sve dok se ne zaustavi.
- Na dugom kraju dijela morate zategnuti maticu za biranje.
- Zatim, sa strane dugačkog dijela s navojem, potrebno je pričvrstiti spojnu spojnicu na zaustavljanje.
- Nakon toga, potrebno je dovesti kraj sgona na cijev i odvrnuti kvačilo tako da se postupno pomiče na cijev.. Što se točnije sjeci dijelova podudaraju, to je jednostavnije dovršiti vezu.
- Zatim, pričvršćenje je zaključano s maticom za osiguranje, zbog toga se matica za osiguranje mora okrenuti na spojku, ostavljajući razmak od nekoliko centimetara.. Rezultirajući prostor između dijelova mora se napuniti lanenim lancima, koji su namotani u smjeru rotacije matice. Nakon toga, matica se zakreće sve dok se ne zaustavi, zbog čega je zglobni spoj zalijepljen i voda se ne može proći kroz nju.
Najbolje je uvrtanje matice s ključem, budući da su njegovi rubovi prilično uski.
Obratite pažnju! Za nepropusnost spojeva cijevi na navoju treba biti namotana fum-tape.
Demontaža značajki

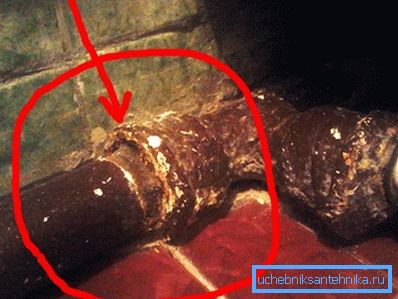

Plinovodi i vodovodne cijevi obično se oslikavaju kako bi se zaštitila od korozije. Boja može produžiti život sustava, ali nakon toga je vrlo teško skinuti navojne veze. Dakle, moguće je nanositi površine niti samo jednom, a kod njihova rastavljanja treba ih podmazivati masom.
Ako je neophodno rastaviti dio strukture s višekratno obojenim spojnim elementima, prvo je potrebno spaljivati boju s puhaljkom ili mehanički očistiti, na primjer, nožem ili šiljkom.
Složenost demontaže uvelike ovisi o materijalu opreme. Na primjer, dijelovi od nodularnog željeza znatno su manje "spojeni" čeličnim cijevima. Stoga se u većini slučajeva mogu odvojiti ključem. No čelična kvačica odviti ključ neće uspjeti.
Obratite pažnju! Nije potrebno ojačati ključ s polugom jer se može pokvariti bez odvijanja dijela.
Također tijekom rastavljanja cjevovoda pomaže zagrijavanje. U tu svrhu možete koristiti plinsku baklju ili puhaljku. Ovisno o promjeru cjevovoda, može potrajati od 15 minuta do jednog sata da se zagrije. Istodobno, u procesu grijanja cijev se mora povremeno vrtjeti tako da brtva spali sa svih strana.
zaključak
Spojevi i spojnice osiguravaju sklopivi priključak cjevovoda. Štoviše, upotreba sgon-a omogućuje demontažu dijela sustava bez rastavljanja čitavog cjevovoda, što može biti potrebno pri obavljanju različitih radova. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
