Cijevi od nehrđajućeg čelika - sklad moći i ljepote

Popularnost cijevi od nehrđajućeg čelika opravdano je zaslužena. Područja primjene tih proizvoda toliko su raznovrsna da je potrebno odabrati odgovarajuće parametre. GOST na cijevi od nehrđajućeg čelika može biti pravi vodič u ovom slučaju.

Otpor trošenja, fantastičan otpor prema nepovoljnim uvjetima okoliša i agresivnim tvarima, zajedno s otpornosti na mehanička opterećenja, čini takve cijevi gotovo jedinstvenima.

Svaka cijev ima svoje mjesto

Cijevi otporne na koroziju koriste se za unutarnje i vanjske cjevovode, montažu monumentalnih i svjetlosnih struktura, u projektiranju projektnih projekata. U skladu s budućim opterećenjima koja će struktura preuzeti, odabire se odgovarajući radni materijal.

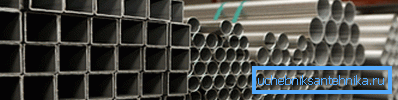

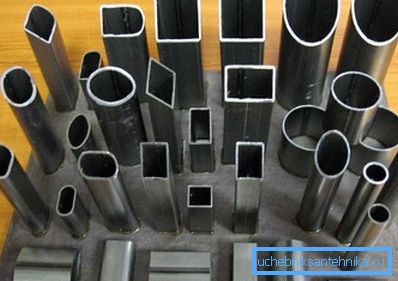

Raspon cijevi od nehrđajućeg čelika sadrži osnovne informacije o svim vrstama valjanih proizvoda (profilna cijev, s kružnim poprečnim presjekom). U slučaju valjane sekcije, pogledi na presjek su različiti, mogu biti višeslojni, kvadratični, pravokutni, segmentni itd.

Oblik sekcije i operacije ovise o prirodi namijenjenih tereta. Ako cjevovod koji prevozi tekućine ima uobičajenu kružnu sekciju, tada za potporne elemente okvira najbolji izbor je kvadratni ili pravokutni dio.

Vrste površina

Površine od nehrđajućeg čelika t se razlikuju jedna od druge zbog završne obrade s abrazivima ili tijekom elektrokemijske reakcije. Izlaz je glatki ili grubi, mat ili zrcalo, koji će biti skriveni dio noseće strukture ili okretni stol.

Vrste cijevi valjane

Tehnološki proces proizvodnje nepropusnih cijevi uključuje dvije mogućnosti.

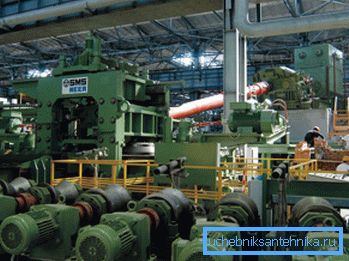

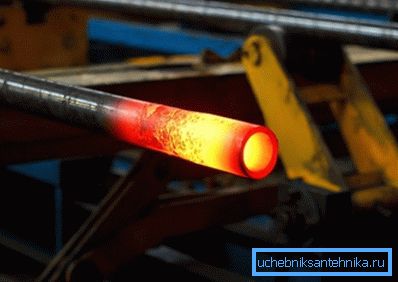

1. Vruće najam - obuhvaća 2 osnovne operacije: grijanje okrugle šupljine do plastičnosti i obrada na bušilici. Rezultirajući šuplji rukav je pričvršćen, ispružen, valjan. Gotovi proizvodi u skladu s debljinom stijenke se rezaju prema GOST 9940 81 u ulomke od 300 mm od minimalne višestruke duljine na 1,5 do 10 m neprocijenjene duljine.

1. Hladno i toplo iznajmljivanje izvedena sličnom tehnologijom. Tek nakon treperenja proizvod se hladi vodom. Minimalna duljina je ograničena na 300 mm, maksimum - 12,5 m, dimenzija se može razjasniti prema GOST 9941 81, ovisno o debljini stijenke

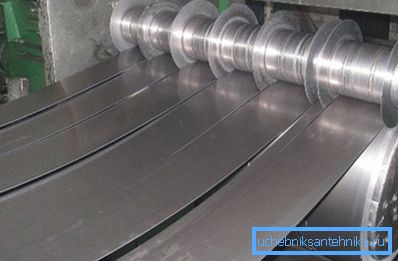

Za izradu cjevovoda koriste se listovi. Izrezani su i valjani u mlinu za oblikovanje, mijenjajući oblik odjeljka od okrugle do kvadratnog / pravokutnog. Usporedno s tim, odvija se zavarivanje zavarenih spojeva.

Specifikacije - cijevi od nehrđajućeg čelika za posjetnicu

Općenito, GOST 9941 81 i 9940 81 su solidarnosti, čineći glavne zahtjeve o asortimanu okruglog plinovoda u pitanjima.

Prema GOST 9941 81 treba slijediti sljedeće zahtjeve za hladno i toplo valjane proizvode:

• maksimalna odstupanja u vanjskom promjeru - od 0,3 mm do 1%;
• odstupanje debljine stijenke - od 0,05 mm do 10%;
• zakrivljenost cijevi na dijelu od 1 metra - 1-2 mm;

• ovisno o tome koristi čelik i kvalitetu gotovog proizvoda.

Prema GOST 9940 81 bešavne vruće valjane. Vanjski promjer takvog cjevovoda varira u rasponu od 57 do 325 mm.

Tolerancije se razlikuju ovisno o debljini metala. Na primjer, debljina stijenke 8-20 mm, maksimalno odstupanje je ± 15%.

Kvaliteta zavarivanja i oštećenja provodi se u skladu s GOST 11068-81. Glavni tehnički zahtjevi za valjane proizvode određuju GOST 8639-82 - odstupanje od pravog kuta (± 1,5 °), zakrivljenost (do 2 mm po 1 m), uvijanje.

Obratite pažnju! Ako trebate znati teorijsku težinu cjevovoda, ali ne postoji GOST, možete koristiti jednostavnu formulu - težinu 1 p / m = D * t * 0,025 kg, gdje D je vanjski promjer (mm), t je debljina stjenke (mm).

Vrste i metode montažnih sustava nehrđajućih cijevi

Raspon proizvoda izrađenih od čelika otpornih na koroziju omogućuje vam stvaranje konstrukcija za različite utilitarne svrhe. Ugradnja cijevi od nehrđajućeg čelika s kružnim presjekom savršena je za sustave koji prevoze tekućine i plinove bez reakcije s njima.

Suprotno tome, cijevi profila su najrelevantnije u arhitektonskim strukturama, kao što su podupirači, ograde itd. Stiffeneri omogućuju izdržavanje torzijskih, mehaničkih i vibracijskih opterećenja.

Ugradnja okruglih cijevi

Sustavi cijevi od nehrđajućeg čelika potražnja su u prehrambenoj, kemijskoj i medicinskoj industriji. Stabilna površina ne mijenja okus hrane i ne uništava izloženost otrovnim tekućinama. Ugradnja cijevi od nehrđajućeg čelika ovisi o uvjetima rada.

Stalne veze

Upute za ovu vrstu pristajanja cjevovoda izgledaju jednostavno - samo trebate spojiti cijevi i zavarivati ​​ih / zalijepiti / lijepiti ih.

Ja razlikujem ove vrste trajnih veza:

• zavarivanje (stražnjica i utor) izrađuje se argonskim zavarivanjem, šavovi se čiste kiselinom ili abrazivima;
• lemljenje (tvrdo i mekano);
• vezanje (anaerobni, cijanoakrilatni adhezivi).

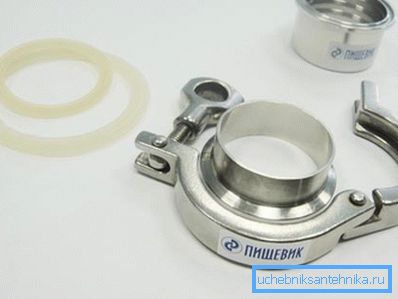

Split priključci

Najprikladniji način spajanja, ovaj tip zgloba lako se može napraviti ručno:

• čahura;
• navoja;
• spojke;
• uvijati;
• gušiti.

Diopter - pogled u suštinu

U prehrambenoj industriji je uobičajeno opremiti cjevovode s dioptrima (stakleni prozori) - uređaji koji dopuštaju promatrati što se događa u samom cjevovodu. Ovi uređaji najčešće su potrebni mliječni i slatkiši.

Cijevni dioptri od nehrđajućeg čelika predstavljeni su s dva modela - cijevi i matice (dvostruki otvori), od kojih svaki ima svoje prednosti.

1. Kod kuta gledanja cijevi od 360 °, vidljivo staklo koje se lako uklanja stezaljkom.

1. Ključ ima pozadinsko osvjetljenje unutrašnjeg prostora, staklo podnosi temperaturni pad od 230 ° do 20 ° C na minutu. Zavarivanje metode spajanja.

Strukture iz profilnih cjevovoda

Montaža cijevi od nehrđajućeg čelika pravokutnih i kvadratnih sekcija koristi se u montaži različitih tipova metalnih konstrukcija - okviru supermarketa, kostura temeljnice, nosača. Odlučujući faktor ovdje će biti debljina stijenki profila.

Lakši cjevovod je najprikladniji za brane, ograde, plakate, okvire namještaja i dekorativne elemente. Metode spajanja također se kreću od zavarivanja i lijepljenja do spojeva.

Na kraju

Odupiranje agresivnog kemijskog napada, mehaničke čvrstoće i prezentiranog izgleda su tri kitova koji podupiru popularnost valjanog materijala od nehrđajućeg čelika. Glavni cjevovod ili vodovod u stanu, noseću strukturu ili komad namještaja - cijena se u pozadini smanjuje kada je riječ o izdržljivosti i sigurnosti.

Video u ovom članku opisuje proces proizvodnje cijevi od nehrđajućeg čelika.
