Cijevi od nodularnog željeza - značajke i primjene

Kratica čeličnih željeznih cijevi češkog čelika definirana je kao "visoko-čvrsto nodularni grafit". Većina ljudi povezuje takve cijevi s kanalizacijskim sustavima, međutim, u stvarnosti, opseg njihove uporabe nije ograničen na jedan kanalizacijski sustav. Dalje, bavimo se boljim izgledom takvih cijevi i uzmemo u obzir za koju svrhu se koriste.

Cijev VChSHG 100 pod zvonastom vezom

Opće informacije

Lijevano željezo, kao što je poznato, razlikuje se od čelika višim sadržajem ugljika. Za dobivanje čelika, lijevanog željeza se šalje u čelične jedinice gdje se isporučuje zrak. Kao rezultat toga, kisik veže ugljik na ugljični dioksid.

Na taj se način dobiva čelik koji ima veće performanse od lijevanog željeza.

Posebno se mogu izdvojiti sljedeće prednosti:

  • Povećana snaga stresa;
  • Viskoznost i plastičnost.

Međutim, čelik ima vrlo ozbiljan nedostatak - osjetljivost na koroziju, što je neprihvatljivo za kanalizacijske cijevi. Iz tog razloga se ne primjenjuju čelične cijevi u kanalizacijskim mrežama.

Da bi se povećala otpornost čelika na koroziju, znanstvenici su došli do dodavanja kroma, vanadijuma i titanskih legura. Međutim, to je dovelo do značajnog povećanja troškova materijala. Stoga se daljnji rad počinje odvijati u drugom smjeru - pronalaženje načina kontroliranja oblika grafita sadržanog u sivom željezo.

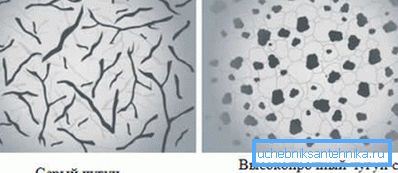

Razlika u obliku grafita u sivom i nodularnom željezo

Godine 1943. jedan američki znanstvenik, Kate Millis, uspio je dobiti nodularni grafit umjesto lamelara u lijevano željezo. Ova modifikacija je bila uspješna zbog dodavanja male količine magnezija u rastaljeno željezo.

Tako su se pojavile cijevi od lijevanog željeza, koje imaju dobru čvrstoću i istovremeno otporne na koroziju.

Svojstva VCHGG cijevi

Dakle, glavna prednost željeza velike brzinske željeznice je velika čvrstoća u kombinaciji s dobrim svojstvima lijevanja.

Prema GOST 7293-85 navodi se da takve cijevi trebaju imati sljedeće prednosti:

  • Visoka duktilnost;
  • Manja osjetljivost na izgled koncentratora napona;
  • Otpornost na ciklička opterećenja;
  • Jednostavnost strojne obrade;
  • Visoka otpornost na toplinu;
  • Otporan na agresivna okruženja;
  • Koeficijent niskog trenja;
  • Niska cijena

Što se tiče svojstava lijevanja, klasa kelata ima:

  • Dobra fluidnost;
  • Mali omjer skupljanja;
  • Lagana sklonost stvaranju vrućih pukotina.

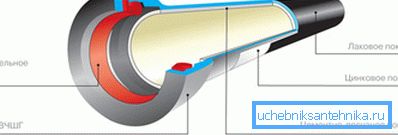

Shema uređaja VChShG cijevi

Treba napomenuti da je vanjski dio proizvoda prekriven dvostrukim zaštitnim slojem:

  • cink;
  • Bitumenska lak.

Ovaj premaz povećava izdržljivost proizvoda. Međutim, ako se cjevovod uklapa u tlo koje sadrži agresivne kemijske elemente, mogu se nanositi posebni premazi.

Kanalizacijske cijevi 110x1200 mm

sfera primjene

Zahvaljujući svim gore navedenim svojstvima, visokofrekventne željezne cijevi se koriste u različite svrhe, među kojima su sljedeće aplikacije:

Proizvodnja nafte i plina Cjevovodi se koriste za transport proizvoda izvađenih iz jažica u postrojenja za odjeljivanje.
Opskrba vodom U tu svrhu koristite posebne cijevi za pritisak. Oni su naširoko koristi za industrijske uređaje za desalinizaciju, kao i za vodoopskrbu (na otvorenom).
Sustavi odvodnje Cijevi od lijevanog željeza za kanalizaciju su izgubile popularnost, ali ipak se i dalje koriste u našoj zemlji.
Opskrba toplinom U mrežama gdje temperatura ne prelazi 120 stupnjeva.

Savjet! Usprkos svim prednostima cjevovoda od lijevanog željeza, prikladnije je koristiti plastične cijevi, jer su teži i mogu se montirati ručno.

vrste

Prije svega, VChShG cijevi se razlikuju po načinu spajanja:

  • Pod zavarenim spojem (lijevano željezo je savršeno kuhano s posebnim elektrodama);
  • Ispod utičnice.

Obratite pažnju! Upute za ugradnju cijevi s utičnom spojnicom podrazumijevaju širinu na jednom kraju cijevi. Ako je izrezana, tada se razmak mora biti samostalno kako bi se osigurala nepropusnost zgloba.

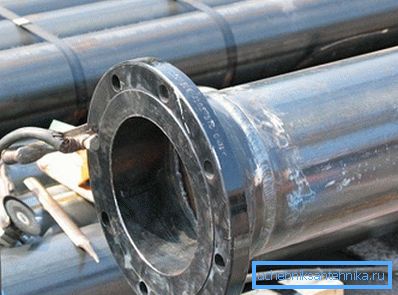

U foto - cijevi s prirubnicom

Osim toga, različite su značajke cijevi potrebne u različitim aplikacijama, što računa o njihovoj raznolikosti.

U nastavku razmatramo njihove glavne vrste:

  1. Tlak - izrađen prema GOST 9583 75. Ovisno o debljini stijenke, podijeljeni su u tri klase:
    • LA;
    • A;
    • B.

    Najčešća je tlačna cijev visokofrekventnog grafikona od 150 mm, koja se koristi za polaganje cjevovoda.

    1. S prirubnicom - ti proizvodi proizvode ruska tvrtka "Free Falcon". Priključak prirubnice pruža jednostavnu i pouzdanu sklopivu cjevovodu.
    2. S premazom od cementnog pijeska - imaju veća higijenska svojstva. Stoga se koriste u uređaju pitke vode za pitku vodu. Treba napomenuti da cijev od nodularnog luka s CPP-om nije podložna slaganju i zaštićena je od korozije. To omogućuje očuvanju kvalitete pitke vode, što je regulirano SNiP-om.

    Savjet! Kao rezultat postojeće zbrke u dokumentaciji, prilikom odabira proizvoda, bolje je upoznati se s trenutnim cjenikom proizvođača, a ne oslanjati se na asortiman koji je naznačio GOST.

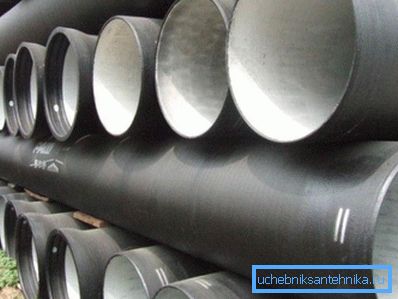

    Cijevi s TsPP

    Evo, možda, sve su glavne značajke i vrste cijevi Cheke.

    zaključak

    VChGH cijevi imaju mnoga jedinstvena svojstva. Stoga, unatoč izgledu na tržištu suvremenih materijala, oni su i dalje traženi u različitim aplikacijama. To u velikoj mjeri olakšava raznovrsnost proizvoda visokofrekventne konstrukcije željeza, koja može imati određena svojstva potrebna u različitim radnim uvjetima.

    S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
