Cijevi s navojem - proizvodnja, primjena i značajke
Za spajanje metalnih cijevi pomoću nekoliko metoda, uključujući navoj. To se dokazalo u instalaciji ventila. Ovaj će članak biti posvećen metodama rezanja unutarnjih i vanjskih niti na cijevi, kao i alata i uređaja koji se koriste u ovom slučaju.
Vrste alata
U ovom slučaju zainteresirani smo za skup cijevi.
Sastoji se od:
- nekoliko vijčanih ploča, matrica i slavina, namijenjen za rezanje niti različitih promjera;
- držač za jednostavno rukovanje;
- dodatni alati, uključujući stezaljke i stezaljke.
Propisivanje pravila
Postupak se provodi prema određenom algoritmu. Ako se uputa ne poštuje, pojava braka ili lom uređaja s navojem je samo pitanje vremena.
Savjet: Pridržavajte se sigurnosnih pravila pri radu s slavinama i maticama, jer u suprotnom može prouzročiti ozljede vaših ruku.
Glavni zahtjevi koji se primjenjuju na proces i uređaje:
- Zabranjeno je rezati tupim i neispravnim alatom.
- Potrebna je preliminarna priprema metalne cijevi, za koju se uklanja sloj nečistoće, hrđe i boje s područja budućeg konca. Morate očistiti površinu prije metala.
- Od kraja proizvoda potrebno je ukloniti vanjsku širinu mlinom ili dosjeom.
- Tijekom rada, na radnu površinu cijevi i rezača mora se nanositi mazivo ili posebna tekućina. Treba se nanijeti i prije početka rada i tijekom procesa rezanja.
Koristite umor
Konvencionalna nit za rezanje navoja je izrađena od otvrdnutog čeličnog alata. Za nanošenje navoja unutar njega nalaze se rubovi za rezanje, između kojih se rade rupe za izlazak čipa prema van. Pomoću ploče moguće je u kratkom vremenu napraviti neophodno rezanje na različite vrste cijevi.
Postupak se provodi ovim redoslijedom:
- Učvrstite cijev u vertikalnom položaju u vise ili drugom uređaju.
- Uklonite vanjsku širinu od gole cijevi.
- Umetnite u držač kalup za cijevi željenog promjera.
- Mast za rezanje i cijev olakšati rad.
- Poravnajte ploču s krajem cijevi strogo okomito na osi potonje. Inače, neusklañenost uređaja uzrokuje da se nit izgubi ili se promijeni njezin promjer. I u stvari, au drugom slučaju, to će se smatrati brakom.
- Zakrenite držač u smjeru kazaljke na satu i izrezajte na radni komad.
- Nakon nekoliko zavoja, pomaknite pločicu natrag kako biste uklonili žetone iz njega.
Savjet: rade glatko, izbjegavajući trzanje. Nemojte zaboraviti povremeno podmazati površinu konca i sjekutića.
- Nakon posljednjeg skretanja, vratite Lerku u početni položaj i ponovno prođite kroz konac.
Koristimo vijak umrijeti
Postoje dvije mogućnosti za uređaj:

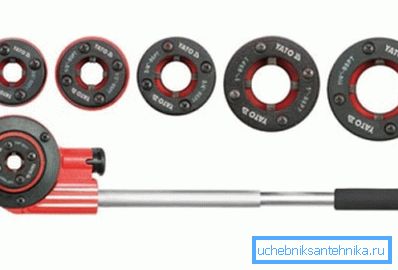

| priručnik | Prilagodba u svojoj funkcionalnosti je ista kao i umrijeti, ali je moderna i svestrana. Komplet uključuje držač i zamjenske rezače, postavljene u svoje žljebove, što omogućava mijenjanje rezača u kratkom vremenu kada postane nejasna. Pored toga, vijčani umrijeti zahtijevaju manje napora prilikom rezanja. U postupku rada vijčana umetka potrebno je manje napora da se stvori nit. Lakše je i sigurnije rad s uređajem, jer unutar držača postoje vodiči za točnost. Naprednije verzije alata opremljene su čekićem, koje omogućuju rotirajući držač u samo jednom smjeru. Navoj na cijevi izvodi se u sljedećem redoslijedu:
|
| električni | U ovom slučaju, alat je opremljen električnim motorom koji omogućava proces rezanja navoja vrlo brzo, bez napora i uz najvišu moguću kvalitetu. Dakle, cijena će biti skuplja od ručne verzije. Prije početka rada, trebate ga popraviti u stezaljku koja je uključena u komplet i pritisnite gumb "Start". Threading će se dogoditi za nekoliko sekundi. Pogodnost opreme je da ne trebate koristiti snažan potporanj za pričvršćenje, što također rezultira mobilnošću alata koji se može pričvrstiti na samu cijev. |
Savjet: Nemojte zaboraviti povremeno podmazati površinu tijekom rada.
Upotrijebite slavinu
Takozvani alat za rezanje, koji je otvrdnut vijak. Ima nekoliko uzdužnih spiralnih ili ravnih utora koji stvaraju rezne rubove. Dizajn se sastoji od radnog dijela i drška, koji završava na trgu.

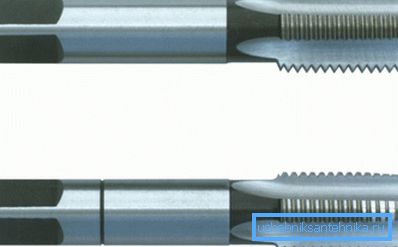

Za pravilan odabir slavine morate znati točan unutarnji promjer dijela. Za rad trebat će vam dva alata, prva za uklanjanje reznih čipova, oko 70%, a druga za završetak niti (30%).
Stoga, u prvoj fazi, prođite kroz unutarnji promjer s konusom br. 1, a zatim završite rad br. 2. Istodobno ne zaboravite da cijev i slavinu moraju biti podmazani lubrikantom, na primjer, strojnim uljem.
Uzroci braka
Problem se pojavljuje u svakom radu, međutim, kada je riječ o navojima, proizvod više nije prikladan za upotrebu. Stručnjaci stoga preporučuju precizno navijanje što je moguće bliže.
U nastavku se uzimaju u obzir glavni razlozi zbog kojih se brak može dogoditi:
- Primijenjen alat s niskom kvalitetom. Zapamtite da tupim ili zahrđavim incizivima može doći do oštećenja obradaka bez rezanja kvalitetnih niti.
- Bez podmazivanja, zavojnice će se slomiti i na njima se često pojavljuju pukotine.
- Veliki fizički napor može uzrokovati da se nit razbije.
- Promjer matrica i vijčana matica ne stoje na promjeru izratka.
zaključak
Cijevni spojevi s navojem dugo su čvrsto uspostavljeni u građevinarstvu. Njihova uporaba u cijevima za uparivanje omogućuje vam brzo stvaranje vodoopskrbnog sustava, plina ili grijanja. Tijekom izrade konca treba se koristiti samo visokokvalitetni alati, kao i sukladni procesnoj tehnologiji. Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
