Cijevi za grijanje: pregled 3 opcije za uređenje autonomne

Za izgradnju sustava za grijanje vode, potreban vam je snažan kotao za grijanje i visokokvalitetni radijatori. Ali ne manje važno su cijevi za grijanje koje služe za transport rashladnog sredstva i povezivanje svih potrebnih elemenata u jednu mrežu.

Upute za odabir najprikladnijih dijelova prikazane su u nastavku.

zahtjevi

Prije odgovaranja na pitanje koje se cijevi koriste za grijanje potrebno je odrediti najvažnija tehnička svojstva dijelova na koje treba obratiti pažnju prilikom kupnje.

Na taj način, cjevovodi i priključci koji se koriste za grijanje vode moraju ispunjavati sljedeće uvjete:

Obratite pažnju! Gore navedeni nisu svi kriteriji za izbor cijevi. Konkretno, nemojte zaboraviti pravilno odabrati veličinu dijelova (inače mlaznice baterije i kotla jednostavno ne pristaju na cjevovode). Značajan utjecaj na cijenu kupnje i ima proizvođača.

Na primjer, češki proizvodi Ecoplast imaju izvrsne karakteristike i vrlo pristupačne cijene. Pa i posljednja - jednostavnost montaže rukama. Čelične cijevi, iako izdržljive, ali fleksibilne polimerne dijelove, mnogo su lakše proći kroz sobe i međusobno pristajati.

Da biste lakše odlučili koje su cijevi potrebne za sustav grijanja, detaljnije ćemo razmotriti neke opcije.

Vrste proizvoda

Opcija 1. Čelika

Cijevi od običnog ugljičnog čelika koriste se za proizvodnju sustava vodoopskrbe i grijanja vrlo dugo.

To je zbog svojih dviju značajki:

• najveća čvrstoća - dijelovi izdržati unutarnji pritisak vode koji prelazi 20 atmosfera i ne propadnu od vanjskih i unutarnjih fizičkih učinaka, uključujući šok;
• izvrsna otpornost na toplinu - cijevi će zadržati njihovu cjelovitost čak i ako se na njih prelijeva voda s temperaturom većom od 150 stupnjeva Celzijusa.

Obratite pažnju! Ove brojke služe samo kao smjernice. Ako instalirate čelične cijevi u sustav grijanja, to ne znači da će inženjerska mreža izdržati takva opterećenja. Slaba veza mogu biti mlaznice, slavine, crpke, filtri i tako dalje.

S druge strane, uporaba takvih dijelova postupno je napuštena, jer, uz prednosti, čelik ima nekoliko značajnih nedostataka:

1. Osjetljivost na koroziju. Ovisno o promjeru i debljini stijenki, čelične cijevi u sustavima grijanja mogu trajati od 10 do 20 godina, nakon čega će postati neupotrebljive. I mi govorimo o formiranju hrđe unutar cjevovoda i izvana.

Savjet! Kako bi zaštitili vanjske dijelove klimatskih mreža od negativnog utjecaja okoliša, pomoći će se banalnom premazu i zaštitnoj caklini. S vremena na vrijeme cijevi s bojom, značajno produžit ćete njihov život.

1. Smanjenje unutarnje površine presjeka. Čelične cijevi su začepljene mineralnim naslagama, česticama hrđe i ostalim elementima tijekom rada. S vremenom se smanjuje njihov kapacitet, što negativno utječe na funkcioniranje klimatskog sustava.

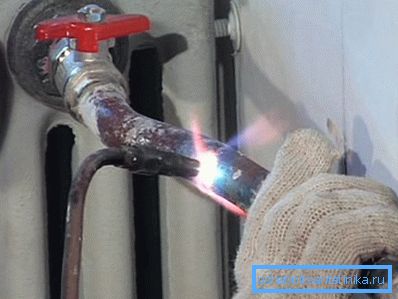

2. Poteškoće s instaliranjem. Tijekom instalacije morate koristiti posebnu opremu za savijanje i spajanje dijelova, kao i imati određene vještine i sposobnosti za rad s plinskim plamenikom.

Još jedna točka je neestetski izgled. Čelični ustavi ne dopuštaju skriveno polaganje u zidove i pod, tako da će uvijek biti vidljivi. Da biste im pružili estetski izgled, koristite različite zaslone i jastučiće na toplinskoj cijevi.

Najpopularniji i učinkovitiji način je ugradnja autocesta u kutije od suhozida. Ova metoda će savršeno sakriti sve elemente koji ne izgledaju estetsko, čak i ako je udaljenost između grijaćih cijevi dovoljno velika.

Obratite pažnju! Osim čelika, postoje i cijevi od lijevanog željeza za grijanje. Međutim, oni su češće korišteni u parama nego sustavi za grijanje vode, kao i za projektiranje izmjenjivača topline u industrijskim postrojenjima.

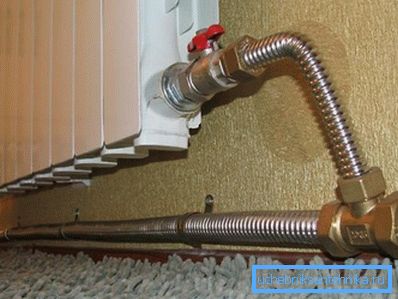

Opcija 2. Nehrđajući čelik

Nedostaci čeličnih dijelova, koji su spomenuti u prethodnom odjeljku, nemaju inox cijev za grijanje. A mi ne govorimo samo o nekom drugom sastavu materijala, već o potpuno drugačijem dizajnu.

Ovdje su samo neke od značajki moderne cijevi od nehrđajućeg čelika koje se koriste za ugradnju klimatizacijskih sustava:

• s debljinom stjenke od 0,5 mm, oni su savršeno savijeni rukom i zadržavaju promjer unutarnjeg poprečnog presjeka na zavoju, izbjegavajući nabore;
• spojeni sa spojnicama silikonskim brtvama visoke čvrstoće;
• održavati unutarnji tlak nositelja topline koji prelazi 15 atmosfera pri temperaturi do + 150 stupnjeva Celzijusa.

Ovi dijelovi imaju samo jedan, ali značajan nedostatak - nehrđajuće cijevi su prilično skupe. Stoga je najraširenija instalacija klimatizacijskih sustava dobila plastiku, s mnogo prednosti po vrlo povoljnim cijenama.

Opcija 3. Od polimera

Tržište plastičnih cijevi koje se mogu koristiti za uređenje grijaćih mreža prilično je raznolik.

Sljedeće sorte su popularne:

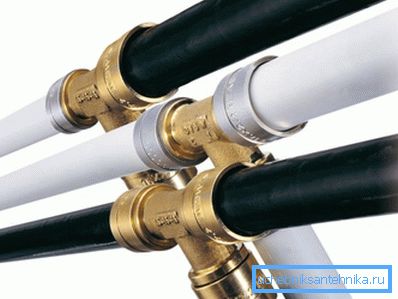

1. Metalna plastika. Ove cijevi bile su naširoko koristi u privatnoj konstrukciji krajem 20. stoljeća, ali sada njihova popularnost znatno se smanjila. Činjenica je da, iako su sami cijevi, ojačani folijom, dovoljno jaki, čvrstoća i vijek trajanja kompresijskih elemenata koji se koriste za spajanje dijelova jedni s drugima ostavljaju mnogo da budu poželjni.

Press-fitinzi olakšavaju izbjegavanje problema, ali potrebni su posebni alati i vještine za rad s njima.

Što se tiče tehničkih karakteristika metalnih cijevi, oni su:

• maksimalni tlak - od 12 do 15 atmosfera;
• temperatura rashladnog sredstva - do 95 stupnjeva Celzijusa.

1. polipropilen. Cijevi iz ove vrste plastike se koriste mnogo češće. Razlikuju se povećane trajnosti, ali ne volite previsoku temperaturu nosača topline.

Isti prethodno spomenuti ekoplast može transportirati tekućinu pod pritiskom do 20 atmosfera, ali ako temperatura vode raste na 95 stupnjeva, ta se brojka odmah smanjuje na 6.

Polipropilen je izvrstan za ugradnju u samostalne sustave s plinskim i električnim kotlovima. Međutim, ugradnja u urbane apartmane s centraliziranim protokom rashladnog sredstva je bolje odbiti, jer vodeni čekić može lako uništiti klimatsku mrežu.

Savjet! Za zagrijavanje je bolje koristiti armiran polipropilen. Ne samo da je izdržljiv, nego također ima niži koeficijent toplinske ekspanzije. Moguće je ugraditi dovoljno dugačke dijelove cijevi bez upotrebe kompenzacijskih petlji ili zavoja.

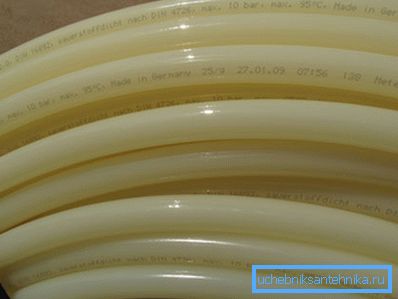

1. Umreženi polietilen. Glavna kvaliteta tih cijevi je fleksibilnost. Održavajte pritisak na 10 atmosfera pri temperaturi od 80 stupnjeva.

Idealno za samostalne radijalne sustave ožičenja. Također se naširoko koriste u rasporedu sustava podnog grijanja.

Prodaje se u obliku zaljeva, tako da možete postaviti segmente bilo koje duljine. Može ih se zavarati u estrihu, ali mora se osigurati da ni jedan spojni spoj nije izliven s betonom, inače ćete morati rastaviti estriju u slučaju propuštanja.

Vrste ožičenja

Bez obzira na cijevi za grijanje i vodu koju odaberete, trebali biste ih pravilno instalirati. Rad treba obaviti na takav način da se osigura uniformna raspodjela rashladnog sredstva na svim radijatorima i drugim elementima sustava.

Postoji nekoliko uobičajenih opcija:

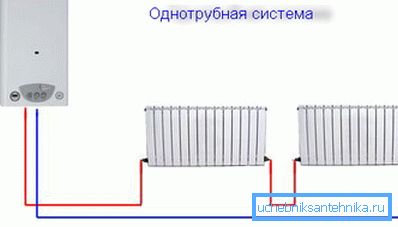

1. Grijanje u jednoj cijevi. Ova vrsta ožičenja prethodno je korištena u izgradnji stambenih zgrada. Drugi naziv je Lenjingrad. To je prsten cijevi, postavljenih duž perimetra kuće, na koji su radijatori postavljeni na paralelno ili sekvencijalno.

Ovo je najjednostavnija shema, koja zahtijeva minimalni broj cijevi i spojnica.

Nedostaci ovog rješenja su očiti:

• nemogućnost reguliranja temperature u pojedinim sobama s termostatima;
• ako se radijator prekine ili propušta, ne možete ga zamijeniti ili popravljati bez zaustavljanja rada cijelog sustava klime i isušivanja rashladnog sredstva;
• Radijatori koji su bliži kotlu zagrijavaju više od elemenata postavljenih u dalekim prostorijama, pa je potrebno točno odabrati broj sekcija u uređajima za grijanje.

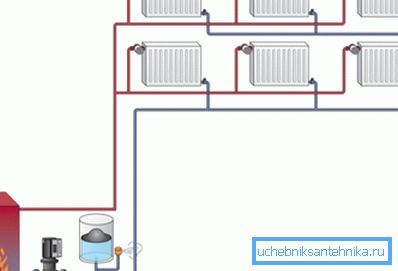

1. Izgled dvostrukog cijevi. U tom slučaju jedan glavni cjevovod opskrbljuje rashladnu tekućinu s radijatorima, a drugi povratni tok dovodi ohlađenu tekućinu u kotlu za grijanje.

Iako je postupak s dvije cijevi skuplji, njegove prednosti neće vas odustati po vašem izboru:

• svi elementi sustava grijanja se zagrijavaju jednoliko;
• Pomoću automatskih ili ručnih regulacijskih ventila možete povećati ili smanjiti volumen tekućine koja teče u bateriju, tako da se promijeni temperatura u prostoru;
• kada dođe do propuštanja, oštećeno područje može se odrezati dizalicom bez preklapanja struje rashladne tekućine na druge elemente sustava.

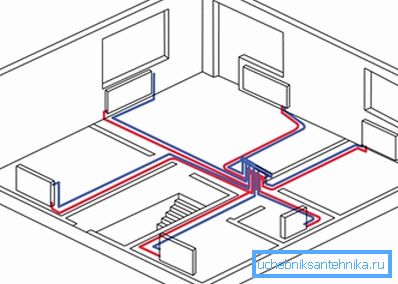

Obratite pažnju! Pored gore navedenih opcija, postoji trokračni sustav grijanja, kao i četiri cijevi i radijalna. To su prilično egzotične opcije koje se koriste u slučajevima kada je potrebno organizirati nekoliko prstena za grijanje s različitim temperaturama nosača topline (na primjer, za radijatore i sustave podnog grijanja).

zaključak

Cijevi za grijanje nesumnjivo su važan element sustava grijanja, jer trajnost i učinkovitost klimatskih mreža ovise o njihovoj kvaliteti, čvrstoći i čvrstoći. Kako ne bi imali problema s 10-15 godina rada, također kupite visokokvalitetne armature, ventile i ostale dijelove koji su potrebni za ugradnju.

Za više informacija o dizajnu inženjerskih sustava privatne kuće pogledajte videozapis u ovom materijalu.
