Cijevi za plinovode: materijali, instalacijski propisi,

U kojim se slučajevima više preferiraju čelične ili polietilenske cijevi za plinovode? Postoje li pravila koja reguliraju polaganje plina u vrtnom zemljištu? Prema kojim regulatornim dokumentima proizvodi cijevi koje se mogu koristiti? Pokušajmo pronaći odgovore zajedno.

Glavna brtva plina.

Značajke materijala

Za početak, formuliramo ključne značajke oba mogućeg rješenja.

čelik

Definicija koja čini čelik glavni materijal za polaganje plinovoda je snaga. Udaranj s automobilom, vandalizam, seizmička aktivnost (naravno, unutar razumnih granica) uz minimalnu vjerojatnost dovest će do kršenja nepropusnosti cijevi i propuštanja plina.

Za referencu: tijekom potresa, više od polovice žrtava i razaranja ne pada na utjecaj samog potresa, već na požare koji ih slijede. Glavni razlog je uništavanje plinovoda, zajedno s oštećenjem električnih ožičenja.

Koje su druge kvalitete postale vrijedne napomene?

  • Najširi raspon radne temperature. Čelične cijevi malo mijenjaju mehanička svojstva u rasponu od -40 do + 100 ° C i više. Na nižim temperaturama, međutim, mnoge grade čelika postaju krhke.
  • Niska otpornost na koroziju. Ako suhi okoliš bez kisika unutar cjevovoda eliminira koroziju, tada se vanjska strana cijevi redovito treba premazati uklanjanjem stare boje, a ne s estetskog razmatranja.

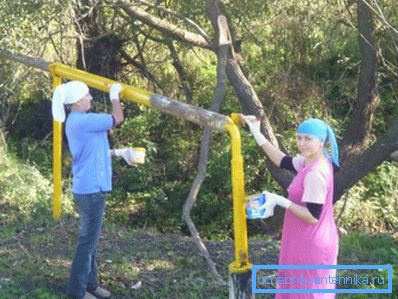

Sloj boje štiti čelik od hrđe.
  • Čelične cijevi su veliki dirigent. Tijekom njihova rada nužno je riješiti probleme uzemljenja i katodne zaštite: zalutale struje i pojava različitih elektrokemijskih procesa ne samo da mogu dovesti do nesreće na plinovodu, već također oštro ubrzavaju koroziju.
  • Konačno, cijena po metru čelične cijevi je nešto veća od one ekvivalenta polietilena. Dajemo neke veleprodajne cijene.
Nazivni promjer, mm (rasponi veličine ne podudaraju se, pa se približavaju najbliži promjeri) Trošak po metru, rub.
Čelični cjevovod VGP Polietilenska cijev PE100 SDR 17.6
65/63 269 110
90/80 311 226
100/110 452 335

Napomena: za čelični plinovod maksimalni dopušteni tlak je 16 kgf / cm2, samo za plinoviti polietilen 3. Međutim, u većini slučajeva, čvrstoća polietilena je prekomjerna.

polietilen

Kako plastična cijev za plinovod temeljno se razlikuje od čelika?

  • Težina po metru manja od 3-7 puta. Odavde - jednostavniji transport i instalacija.
  • Polietilen se ne boji korozije i kontakta s agresivnim medijima. To je jedan od najvažnijih kemijski otpornih polimera: nije bez razloga da se koristi za proizvodnju spremnika u kojima se pohranjuju koncentrirane kiseline. Praktična posljedica: nije potrebno održavanje cjevovoda nakon instalacije; može se zaboraviti periodična slikanja, poput lošeg sna.

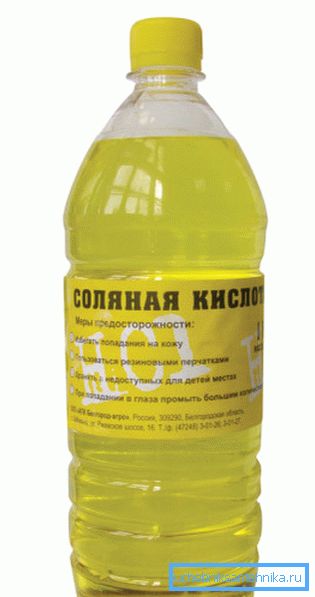

Koncentrirana klorovodična kiselina se prodaje u plastičnoj bocci.
  • Kao i sve plastike, polietilen je dielektrik. Ako je tako, moguće je da se ne boji strašnih struja; uzemljenje i katodna zaštita nisu potrebni.
  • U cijelom rasponu radnih temperatura, mehanička svojstva plinovoda ostaju gotovo nepromijenjena: plastika zadržava svoju viskoznost koja može ugasiti proizvoljno snažan udarac i elastičnost koja promiče reverzibilnu deformaciju pod opterećenjem. Jednostavno rečeno, ako kamion prođe kroz polietilensku cijev, vratit će se u svoj izvorni oblik.
  • Za razliku od čelika, zavojni zavarivanje cijevi je potpuno automatiziran, što eliminira ljudski faktor i, prema tome, kvalitetnu varijaciju zglobova.

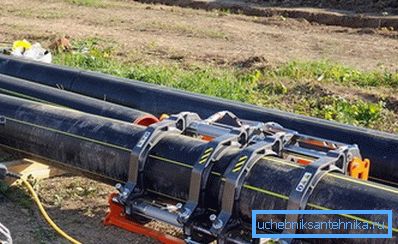

Zavarivanje polietilenskog plinovoda.
  • Gornja traka radne temperature ograničena je na samo 40-45 stupnjeva.

Problem izbora

Čelično ili plastično?

Izbor čitatelja može napraviti vlastiti, na temelju gore navedenih opisa. Međutim, potrebno je uzeti u obzir neka zakonska ograničenja.

Nije dopuštena upotreba polietilena:

  • U regijama gdje je temperatura najhladnije petodnevne zime ispod -45 stupnjeva. Elastičnost plastike na niskim temperaturama ima svoje granice.
U Yakutiji i Chukotki, nehotice, morate koristiti samo čelik.
  • U zonama sa seizmikom iznad 6 boda. Unatoč naprijed navedenoj elastičnosti, vlačna čvrstoća čelika još uvijek je znatno veća.
  • U urbanoj zoni visokog pritiska prve i druge kategorije. Vjerojatno je potrebno malo objašnjenja. U različite kategorije plinovoda odnose se na radni tlak:
kategorija Radni nadtlak, MPa
1 0,6 - 1,2 za prirodni plin, 0,6 - 1,6 za ukapljeni plin (nositelji plina)
2 0,3 do 0,6
3 0,005 - 03
4 Manje od 0,005
  • Polietilen se može polagati samo u tlo. Zabranjeno je polaganje tla i površine, ugradnja polietilenskih cjevovoda u tunele i kolektore, kao i unutar zgrade u bilo koju svrhu. Ovaj se priručnik odnosi na nisku mehaničku čvrstoću i zapaljivost materijala.

Stoga, prilikom instaliranja plinovoda unutar mjesta, može se voditi nekompliciranim pravilom: polietilen se može polagati u tlo duž mjesta; ulazak u kućni plin razrijeđen je samo čelikom. Prijelaz između polietilena i čelika trebao bi biti smješten izvan kuće iznad razine tla.

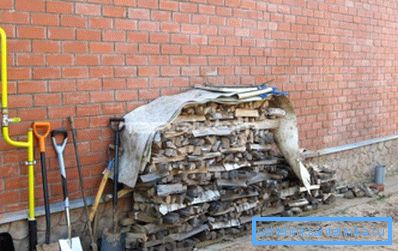

Ulaz u plin u kuću.

Nuance: nažalost, da biste uštedjeli novac i izvodili plinsku instalaciju s točke priključka na kuću vlastitim rukama, neće raditi. Sav posao mora obavljati ovlaštena organizacija za izgradnju i popravak.

računanje

Odmah smetati čitatelju: jednostavan izračun promjera plinovoda je nemoguć. Razlog - previše faktora koji određuju.

Ocijenite njihov popis:

  • Vrsta plina. Mješavina metana, propana i propana-butana ima različite gustoće i u smislu hidrodinamike se ponaša drugačije.
  • Cijevni materijal. Čelik i polietilen imaju različitu otpornost na protok.
  • Brzina protoka plina. To zauzvrat određuje toplinska snaga plinske opreme i njegovu učinkovitost.
  • Duljina cjevovoda. Što je više - to je veći gubitak pritiska.
  • Svaki okret, svaki element ventila također utječe na pad tlaka.

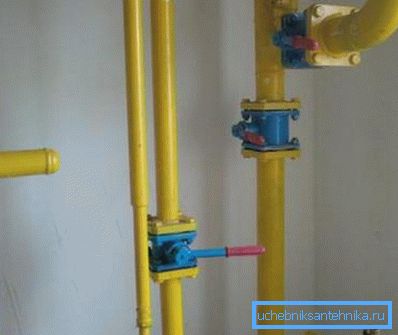

Okretaji, prijelazi promjera i ventila povećavaju gubitak tlaka.
  • Temperatura plina uvelike utječe i na hidrodinamičke karakteristike.
  • Konačno, za različite vrste kotlova, peći itd. recimo drugačiji raspon radnog pritiska; sukladno tome, dopušteni pad tlaka kroz cjevovod također će varirati.

Što bi trebao učiniti potencijalni vlasnik plinskog kotla? Jednostavno rješenje je korištenje jednog od online kalkulatora koji vam omogućuje da unesete sve gore navedene podatke i dobijete rješenje ključ u ruke. Uzimajući u obzir visinu promjera cijevi, male pogreške zbog nestalih za manje faktore neće dovesti do katastrofalnih posljedica.

Koristimo kalkulator koji je na svojoj web stranici ljubazno postavio Moskovski ured tvrtke Antonio Merloni Group, koji prodaje plinske nositelje.

Korištenje mješavine propana i butana s brzinom vršnog protoka koja odgovara toplinskoj snazi ​​od 36 kW s ulazom od polietilena dužine 20 metara i temperature plina od +2 C, prisiliti će nas da koristimo ulaz s minimalnim unutarnjim promjerom od 11 mm.

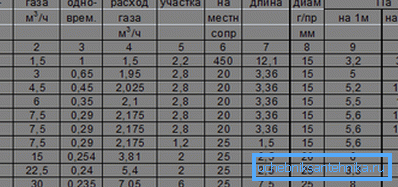

Uzorak gotovog izračuna za plinovod s više odjeljaka s promjerom promjera.

Regulatorni dokumenti

Očigledno je da se projektiranje i izgradnja plinovoda od polietilenskih cijevi i čelika mora temeljiti na određenim regulatornim dokumentima na kojima se te cijevi proizvode. Koje?

polietilen

Polietilenske plinske cijevi izrađuju se prema zahtjevima GOST R 50838-2009.

Proučavamo glavne točke dokumenta.

  • Maksimalni radni tlak polietilenskog plinovoda ne smije biti veći od 1,2 MPa. Maksimalna temperatura plina je samo 40 ° C.
  • Nazivni vanjski promjer cijevi varira od 16 do 630 milimetara. Debljina stijenke vezana je za SDR parametar (tzv. Omjer promjera prema zidu, koji karakterizira čvrstoću cijevi pri prekidu) i može biti od 2,5 do 52,7 mm.
  • S promjerom do 200 mm, cijev se može isporučiti u obliku zavojnice ili zavojnice, s većim dijelom, samo u ravnim dijelovima. U tom slučaju dužina ravne linije može biti od 5 do 24 metra.

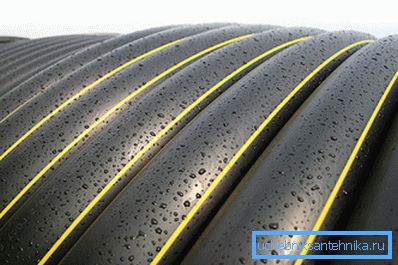

Plinovita polietilenska cijev je označena uzdužnom žutom trakom.

čelik

Za čelične cijevi postoji paralelno nekoliko dokumenata.

  • Čelične cijevi zavarene plinom proizvedene su prema GOST 3262-75.
  • Zavareni proizvodi za dugo udaljenost plinovoda - uzdužne i spiralne šav - izrađeni su prema GOST R 52079-2003.
  • Prema GOST R 52568-2006, proizvode se bešavne, uzdužne i spiralno zavarene cijevi za plinovod, opremljene zaštitnim premazima.

Koje se informacije mogu naći u tim standardima?

GOST 3262-75

VGP cijevi su uzdužne zavarene cijevi, tj. Izrađene su valjanjem ravne šupljine u ravnom mlinu, a zatim kipućom uzdužnom šavom.

Isporučuju se u ravnim dijelovima od 4 do 12 metara. Duljina može biti neodmjerena, izmjerena ili višestruko izmjerena s dopuštenjem za svaki rez jednak 5 mm.

Raspon promjera je od 6 do 150 mm. Cijevi su podijeljene na svjetlo, obične i pojačane; te kategorije su vrlo predvidljivo različite debljine stijenki.

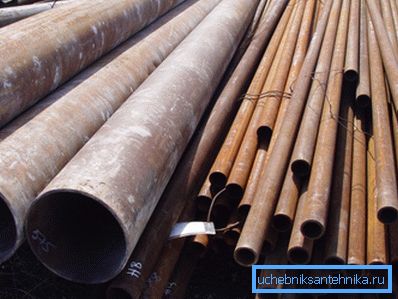

Pvg cijevi na lageru.

Kao dio standarda, proizvodi su izrađeni od crnog čelika i zaštitnog sloja cinka.

Korisno: zbog najučinkovitije zaštite od korozije, pocinčane cijevi se montiraju na niti. Za njihovo brtvljenje na plinovodima koristi se FUM traka. Kod zavara cinkovi sloj neizbježno je poremećen.

GOST R 52079-2003

Prema ovom standardu, cijevi za autoceste proizvode se s velikim prekomjernim tlakom. Razlog je jasan: crpne stanice moraju prevladati ogroman gubitak tlaka zbog znatne duljine linija.

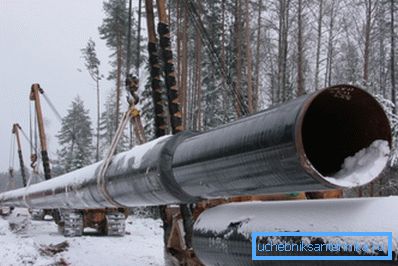

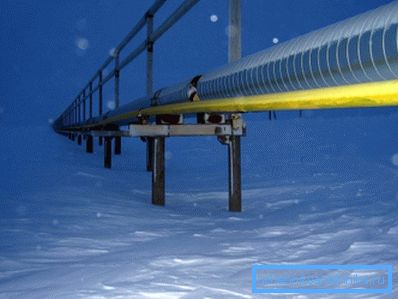

Za glavne plinovode karakterizira velika duljina.

Proizvodi se mogu izvesti na tri načina:

Raspon promjera mm Metoda proizvodnje
114 - 530 Zavarivanje plosnatih dijelova s ​​jednim ravnim šavom pomoću visokofrekventnog zavarivanja
159 - 1420 Zavarivanje plosnatog sloja s spiralnom šavom pomoću zavarivanja pomoću luka (DSF)
530 - 1420 Zavarivanje plosnate ploče s DPF-om s jednim ili dva ravna šavova.

Debljina stijenke može varirati od 8,21 do 40 mm, radni tlak doseže 9,8 MPa (100 kgf / cm2). Radna okolna temperatura može pasti na -60 ° C.

Općenito, cijevi se isporučuju u duljinama neizmjerne dužine od 10,5 do 12 metara; u dogovoru s kupcem, međutim, moguće je dostaviti segmente izmjerene duljine.

GOST R 52568-2006

Raspon promjera u potpunosti je u skladu s onim u gornjem dokumentu - od 114 do 1420 mm. Već su spomenute metode proizvodnje: bešavne, uzdužne i spiralno zavarene.

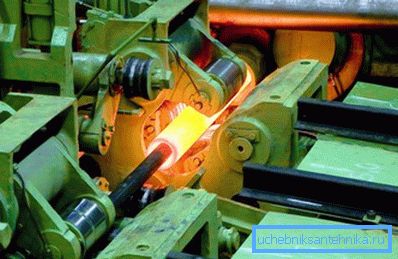

Proizvodnja bešavnih cijevi.

Ključna razlika između tih cijevi i onih proizvedenih prema GOST R 52079-2003 je prisutnost zaštitnog premaza. Jedan ili drugi tip svoje vrste se primjenjuje ovisno o uvjetima uporabe.

broj dizajn pogled sfera primjene Promjeri, mm Raspon radne temperature, С
1 Troslojni polietilen (3PE) normalan Podzemni vodovi u umjerenim i hladnim klimatskim uvjetima 114 - 1420 -40 - +60
2 3PE Otporno na toplinu Podzemni vodovod u vrućim klimatskim uvjetima 114 - 1420 -50 - 80
3 3PE poseban Vodoravni vodovi za bušenje 114 - 1420 -60 - +60
4 Dvoslojni polietilen (2PE) normalan Nespravni cjevovodi 114 - 820 -50 - +60
5 Troslojni polipropilen (3PP) normalan Podvodna, podzemna polaganja 114 - 1420 -10 - +80
6 3PP Otporan na smrzavanje Distrikta Dalekog Sjevera 114 - 1420 -20 - +80
7 3PP poseban Horizontalno bušenje, povlačenjem 114 - 1420 -20 - +110
8 Dvoslojni polipropilen normalan Povećana temperatura proizvoda 114 - 820 -10 - +110
9 Jedno sloj epoksi premaz normalan Podzemna brtva 114 - 820 -20 - +80

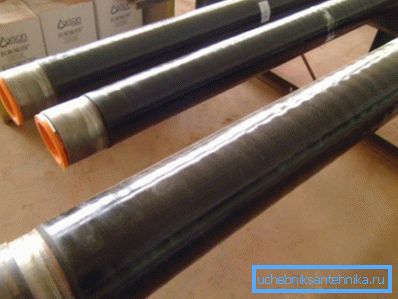

U cijevima s cijevima s zaštitnom prevlakom.

zaključak

Nadamo se da će naš materijal pomoći čitatelju da odlučuje o izboru rješenja. Dodatne informacije, kao i obično, mogu se naći u videu u ovom članku. Uspjesi u gradnji!
