Cijevni cilindrični navoj: opis glavnih tehničkih značajki

17-08-2018
Cijevi

Navojni priključak do danas smatra se najpouzdanijim i jednostavnijim za korištenje. Razumijevanje tehničkih značajki i metoda rezanja pomoći će vam da ga učinkovitije upotrebljavate. Dalje, predstavljamo sve potrebne informacije za to.

Slika vanjske i unutarnje cilindrične niti

Glavne odredbe

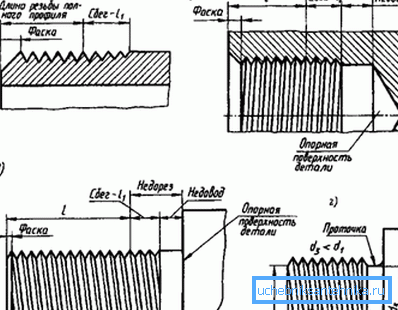

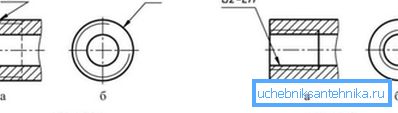

Klasična oznaka na cilindričnoj navojnoj cijevi

Vijak je specifičan slijed spiralnih žljebova s ​​danim promjerom i ponavljanim pitchom. Primjenjuje se na površini cilindričnog oblika za spajanje različitih proizvoda cijevi.

Prednosti navojne veze

Usporedna tablica pokazuje prednosti učvršćivanja vijaka nad alternativnim metodama:

Način povezivanja Stvarčice kontra
zavarivanje Potpuna čvrstoća, pouzdanost Potreba za skupnim strojem za zavarivanje i vještina za njegovo korištenje, oštećenja sloja cinka u području zavarivanja, složenosti naknadnog demontaže
pogodan Jednostavnost korištenja vlastitim rukama, dostatna čvrstoća Primjena je moguća samo za plastične cijevi s temperaturom i mehaničkim pogonskim ograničenjima.
konac Univerzalnost, jednostavna primjena, visoka pouzdanost Potrebno je dodatno zatvaranje

Kao što vidite, zavarivanje ima mnoge nedostatke povezane s primjenom i naknadnim stanje cjevovoda, a okovi se ne mogu koristiti na metalnim konstrukcijama. Jedini nedostatak niti je vrlo uvjetovan, jer je cijena tegljača, koja stvara dodatnu stavku izdataka, beznačajna.

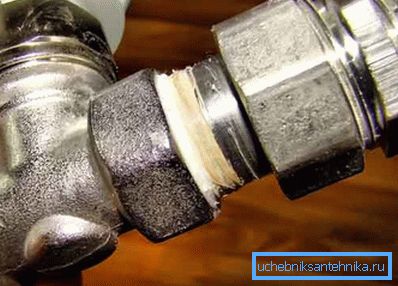

Navojna veza pomoću trake za brtvljenje

Tehničke specifikacije

Označavanje teme prema GOST-u

Sada razmotrimo glavne parametre cijevi cilindrične niti, koje su regulirane prema GOST 6357 81:

  • Kut profila. U ovoj varijanti rezanja jednak je 55 stupnjeva.

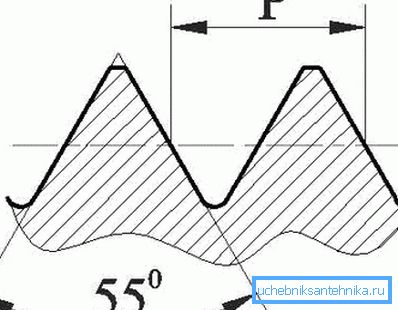

Cijev za profil cijevi pod kutom od 55 stupnjeva
  • Vanjski promjer - udaljenost između dviju najviših točaka profila navoja.
  • Unutarnji promjer - udaljenost između najnižih točaka profila navoja.
  • Nazivni promjer - parametar za izračunavanje krutosti i propusnosti cijevi. Označeno je u palacu i povezano je s unutarnjim i vanjskim kao što slijedi:
Nazivni promjer, inča Odgovarajući vanjski promjer, mm Odgovarajuće unutarnje, mm
Minimalna vrijednost 1/16 7723 7,142
Maksimalna vrijednost 6 163,83 162,351

Budite svjesni: kod spajanja vodovoda točno je nazivni promjer koji se uzima u obzir. Preostali podaci potrebni su samo u proizvodnji navojnih spojeva.

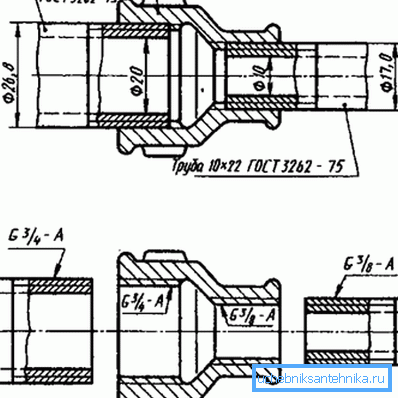

Simbol cilindrične cijevi
  • korak - broj spiralnih utora po inču. Mogu uzeti vrijednosti: 11, 14, 19 ili

kontrola

Točnost geometrije niti se provjerava na jedan od dva načina:

  1. Kalibra. Preklop s podešenim parametrima uzima se i pričvrsti na novu nit ili se pričvrsti ako je unutarnji spoj. Ako se pronađu nedostaci i odstupanja, praznina neće doći do kraja proizvoda.

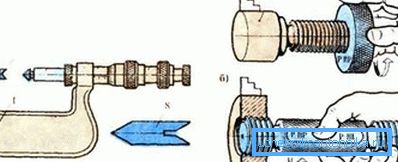

Provjera kalibracije
  1. Predložak. U ovom slučaju, slučaj je ograničen činjenicom da se ravna ploča nanosi na nit, a ako nema praznina, tada se proizvod smatra fitnima.

Savjet: ako je potrebno, preporučujemo brzu provjeru korištenja predloška. Kontrola s istim kalibrama, iako točnije, može znatno odgoditi proces.

Metode rezanja

Postoje dva načina navoja:

mehanički

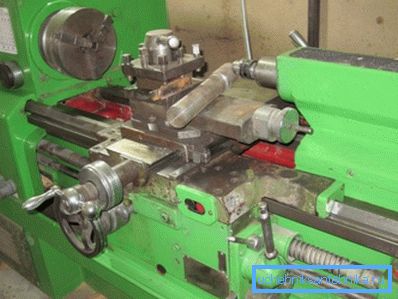

Okretanje reznog vijka

Implementirano uz pomoć posebne strojeve:

  • U spremniku postavite čelični škriljevci.
  • Na čeljusti učvrstite rezač i podesite ga na željeni profil kuta. Alat za vanjsko rezanje okomito na radni komad i za unutarnju paralelnost.
  • Pokrećemo automobil i kontroliramo rezanje.

Stroj će uzeti proizvod bilo koje složenosti, omogućiti vam da obavite posao brzo i učinkovito, ali ne uvijek biti pri ruci. Stoga biste trebali razmotriti još jednu jednostavniju opciju.

priručnik

Navojni vijak

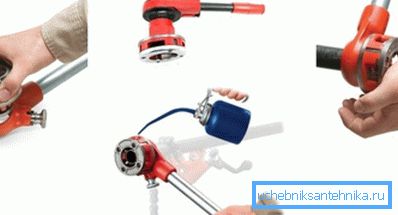

Svaki vodoinstalater sa samo-poštovanjem uvijek ima vijčani umrijeti ili cijevi umrijeti za rezanje vanjskih navoja i slavina za unutarnje.

Takvi alati omogućuju vam izvršavanje vaših planova u svim uvjetima, to je dovoljno:

  • Ugradite odgovarajuće rezače na vijčanu maticu za vijke i ručke na kalupu ili slavinu.
  • Zatim lagano odvojite od kraja cijevi.
  • Popravite alat na ili u proizvodu.
  • Polako i ravnomjerno pomaknite se do punog prolaza.
  • Vratite stroj natrag do gotove niti.

Obje metode zahtijevaju neke vještine, ali su vrlo pristupačne.

zaključak

Visokokvalitetni i izdržljivi vodovod instaliran je pomoću navojnih spojeva. Ovo je metoda testirana na vremenu koja još nije izgubila relevantnost.

Gore, analizirali smo moguće tehničke parametre valjkastog konca cijevi u skladu s važećim državnim standardima. Također je važno da se potrebni navojni utori na cijevi mogu napraviti samostalno, koristeći stroj, umrijeti, umrijeti ili dotaknuti.

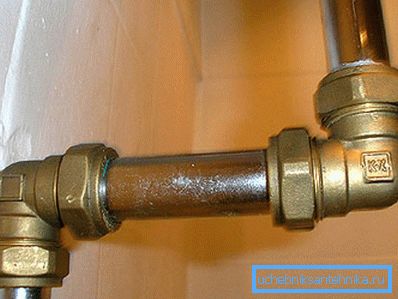

Thread - zalog pouzdanosti u instalaciji cjevovoda

Videozapis u ovom članku pružit će vam neke dodatne informacije koje izravno utječu na prezentirane materijale.

Poznavanje veza s navojem pomaže u učinkovitijem korištenju.
