Cijevni elementi: vrste i uređaji

Ovaj je članak kratak pregled glavnih vrsta vodenih fitinzi na tržištu. Moramo se upoznati sa svojim izgledom i uređajem. Dodatno ćemo dodirnuti osnovna načela ugradnje armature u svakom pojedinom slučaju.

Pa idi ...

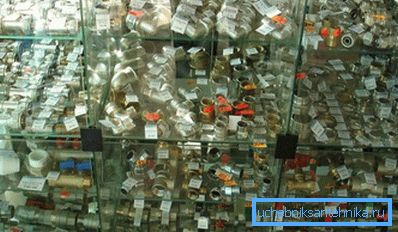

Prodavaonica vodovoda. Ne čudi se zbuniti, zar ne?

Jednodijelni elementi

Sve vrste zavarenih i lemljenih spojeva spadaju u ovu kategoriju.

bakar

Bakrene cijevi i spojnice za grijanje i vodoopskrbne sustave montiraju se lemljenjem.

Što izgleda ovaj proces?

  • Cijev i spoj su zagrijani plinskim plamenikom i očišćeni od oksidnog filma uz pomoć strujanja.
  • Zatim u bateriji plamenika dovedite šipku od lemljenja. Zbog kapilarnog učinka talina ispunjava cijelu šupljinu. Nakon hlađenja veza ostaje nepropusna.

Napomena: bakreni vodovod se također može sastaviti na sklopivim armaturama, čija će konstrukcija kasnije razmotriti.

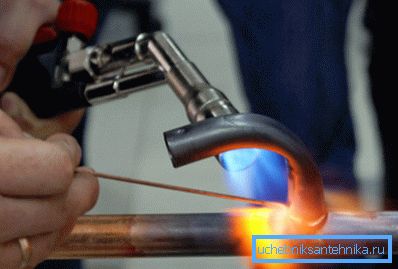

Napajanje bakrenim vodovodima.

polipropilen

Spojevi za propilenske cijevi ugrađuju se niskotemperaturnim zavarivanjem pomoću lemljenja, zagrijanog na temperaturu od 240-250 ° C.

  1. Kraj cijevi je postavljen u utičnicu lemljenja. Istodobno, spoj je stavljen na drugi dio grijaćeg elementa odgovarajućeg promjera.
  2. Nakon što se površine rastopi, kombiniraju se s glatkim pomicanjem naprijed. Rotacija i bilo koji pomak nakon umetanja cijevi, pod strogom zabranom: dramatično pogoršavaju kvalitetu lemljenja.

Koliko dugo cijevi i spojnice za PP cijevi trebaju zagrijati i ohladiti ovisi o njihovom promjeru.

Nazivni promjer, mm Vrijeme grijanja s Trajanje zavarivanja, s Trajanje potpunog hlađenja, min
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
75 30 8 8

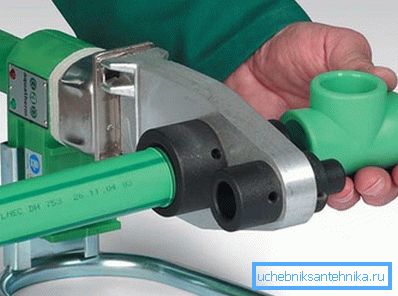

Predgrijavanje površine.

Nuance: cijevi ojačane od aluminija prije zavarivanja čiste se iz sloja za pojačanje na mjestu budućeg spajanja.

polietilen

Polietilenske vodovodne cijevi i spojnice za zavarivanje također se spajaju pomoću niskotemperaturnog lemljenja; međutim, zglob nije ispiran, već ispiran.

  1. Krajevi priključenih dijelova su pritisnuti prema površini grijaćeg elementa.
  2. Nakon topljenja, oni su međusobno spojeni i držani nekoliko sekundi s malim pritiskom.

Mehanički i hidraulični uređaji za centriranje i stezanje koriste se za tlačne cijevi i cijevi s velikim promjerom: njegova sila može doseći stotine kilograma.

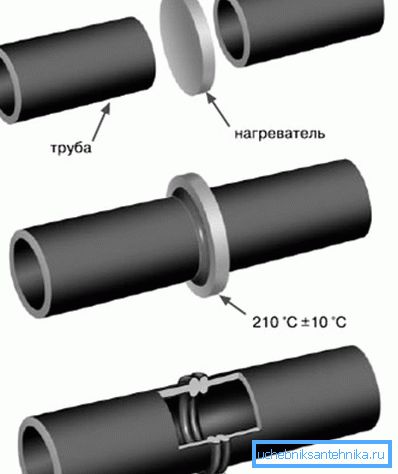

Mehanizam zavarivanja

Metalna plastika

Takozvani preše za metalnu plastiku montirani su bez mogućnosti naknadnog rastavljanja. Kraj cijevi stavlja se na priključak, opremljen parom prstenastih gumenih brtvila, nakon čega je pričvršćen rukavcem od nehrđajućeg čelika s posebnim kliještima.

Ova vrsta veze smatra se najpouzdanijim i prema većini vodoinstalatera povoljno se uspoređuje sa kompresijom jer ne propušta vruću vodu i grijanje.

Prilikom postavljanja vrijedi razmotriti nekoliko suptilnosti:

  1. Cijev treba biti savršeno okrugla.. Ovalnost će dovesti do činjenice da stavljanjem na pribor, gurnite O-prstene.
  2. Osim toga, prije montaže, neophodno je ukloniti unutarnju širinu. Razlog je isti.

Split dijelovi

čelik

Prije nekoliko desetljeća, najčešći su elementi od lijevanog željeza i mesinga; sada ih, zajedno s čeličnim cijevima, postupno zamjenjuju sintetičkim materijalima. Za brtvljenje navojnih spojeva koristi se lan (često s impregnacijom boje ili brtvljenja) i sintetička vlakna (Tangit Unilok i njegovi analozi).

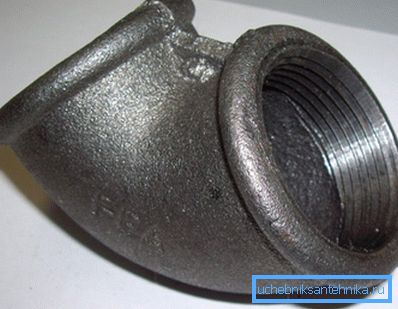

Kut od lijevanog željeza.

Međutim: navojni elementi za plinske cijevi montirani su pomoću FUM traka, koja osigurava izvrsno brtvljenje pri niskim pritiscima.

Osim čelika s navojem, mogu se upotrijebiti čelični spojevi: čep s navojem pomoću prstenastog prstena raspršuje gumenu ili silikonsku brtvu. Glavni uvjet kada koristite odgovarajuće armature je glatka površina cijevi i potpuni nedostatak ovaliteta.

bakar

Kompresija za bakar dobro se prilagođavaju s oštećenjem pomoću jednostavnih instalacija pomoću alata pri ruci.

Za montažu su potrebni samo par ključeva ili ključeva. Prilikom zatezanja matice za bliještanje, cijev se pričvršćuje s podijeljenim prstenom; nepropusnost osigurava plastičnost metala. Za žarene cijevi, konstrukcija daje iglu, koja ne dopušta da se puknu kada se pričvršćuju.

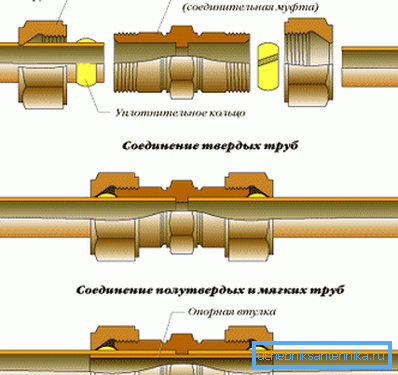

Rješenja za tvrdi i mekani bakar.

Metalna plastika

kompresija

Brtvljenje, kao u slučaju pričvršćenja, opremljeno je s parom O-prstena. Samo mehanizam crpljenja je različit: kao u slučaju bakra, dobiva se podijeljeni prsten, koji se komprimira kada se matica matice zategne.

Kao što je već spomenuto, shema kompresije se smatra nepouzdanom: na toplom vodom i zagrijavanju, nakon određenog broja ciklusa grijanja i hlađenja, spajanje spaja. Prema autoru, poznavanje je apsolutno nezasluženo: tipičan je razlog za propuštanje grubih grešaka tijekom montaže.

Vidiš, pričvrsni pribor zahtijeva upotrebu posebnih kliješta; cijena instrumenta - najmanje 8 do 12 tisuća rubalja - čini ga iracionalnim kupiti za jednokratni popravak.

Odatle dvije praktične posljedice:

  1. Ugradnja metalne plastike sa spojevima ovog tipa obavljaju stručnjaci;
  2. Ne štedi se na druge alate i tehnološke operacije, naročito na umjeravanje i skidanje.

Spojnice za kompresiju često su povezane s ovalnim krajem s piljenom pilom. U ovom slučaju, prstenovi brtvila nemilosrdno su se izvukli iz utora i prešli dublje u tijelo. Stisak osigurava samo polietilen koji nakon zagrijavanja postaje vrlo plastično.

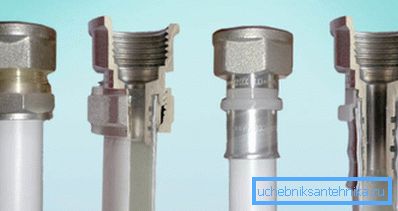

Lijevi kompresijski, desni pritisak.

guranje

Ovaj se dizajn razlikuje samo u mehanizmu za pričvršćivanje cijevi: pričvršćen je s opružnim prstenom s nogama usmjerenim prema unutra. Zbog čvrstoće i ovdje je osiguran par gumenih prstenova. Zbog toga je očigledna instrukcija: prilikom montaže plinovoda vlastitim rukama umjeravanje i skidanje su također potrebni u ovom slučaju.

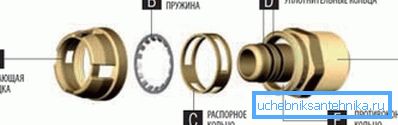

Pritisni - s engleskog pritiska (push).

polietilen

Osim zavarivanja, kompresijski spojevi se mogu koristiti i kod montaže polietilenskih cjevovoda. Za čvrstoću su odgovorni gumeni prstenovi koji su nam već poznati.

Ova metoda povezivanja koristi se za promjere cijevi do 32 mm. Matice su ručno pritegnute.

Valovitog nehrđajućeg čelika

Izvedba veze gotovo je identična onoj prethodnoj: cijev se pričvršćuje silikonskom brtvom pri zatezanju matice.

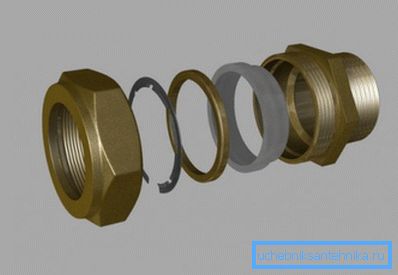

Fotografija jasno pokazuje silikonski prsten.

Umreženi polietilen

Spajanje je uobičajeni spoj ribljeg kovčega. Zbog čvrstoće osigurava mehaničko pamćenje umreženog polietilena: rastezljivo pomoću produživača, vraća se na prethodnu veličinu u roku od nekoliko minuta.

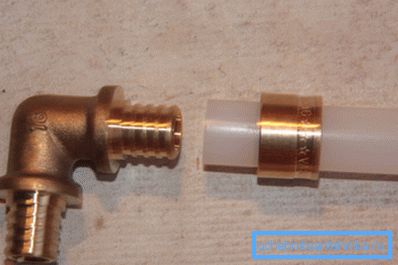

Kut za umreženi polietilen.

zaključak

Nadamo se da će opis prezentiranih dizajna pomoći čitatelju pri odabiru materijala za buduće popravke ili izgradnju (vidi i članak Knjiženje u cijevima: instalacijska tehnologija za maksimalnu sigurnost).

Kao i uvijek, video u ovom članku sadrži dodatne tematske informacije. Sretno!
