Cijevni inčni navoj - značajke i način rezanja

02-01-2018
Cijevi

Čelične vodene cijevi mogu se povezati ne samo zavarivanjem, već se često koriste za ovu nit. Njegova kvaliteta i odnos s osi proizvoda važni su za instalaciju sustava. Uporaba kalupa i slavina nije uvijek prikladna, tako da se najčešće rezati dlijetom montiranom na tokarski stroj.

Vanjska nit cijevi

Opće informacije

Obično je spiralni utor sa stalnim nagibom i poprečnim presjekom. Primjenjuje se na površinu dijelova cilindričnog ili blago konusnog oblika, na primjer, mogu biti vijci, vijci, kao i na površini dijelova koji su im spojeni - matice (vidi i članak Cijev za toplotni pod: kako odabrati optimalnu vrstu i ispravno položiti).

Navoj cijevi 1 2 in. Mm je 21,25 mm.

Kod kuće se najčešće susreću s cilindričnim navojem. U našem slučaju, zajedno s mjernim podacima, inč se uspješno primjenjuje.

metrički Njegove glavne karakteristike su visina, što znači udaljenost između udubljenja ili grebena, izraženih u mm i promjera.
Whitworth
  1. U ovom slučaju, gost na navoju cijevi naglašava glavni parametar - promjer koji se izražava u palacima ili dijelovima, kao i broj zavoja koji su izrezani u tu duljinu. Primjer je cilindrična cijevna cijev koja se često nalazi u trgovinama i tržištima.
  2. Ovdje moramo uzeti u obzir neuobičajenu jedinicu mjerenja - tzv. "Inac cijevi", koji odgovara 33,25 mm. Ispada dodavanjem unutarnjeg promjera i debljine obje zidove proizvoda.

Kao rezultat toga imamo sljedeći obrazac:

  • 1 cijev ima vanjski O33.25 mm;
  • 1/2 - 21,25 mm.
Dimenzije inčenih navoja cijevi u tablici

Inch cilindrična cijev prema GOST 6357 razlikuje se od metricnih s takvim nijansama:

  • grebeni su oštriji;
  • gornji dijelovi niti blago su zaobljeni.

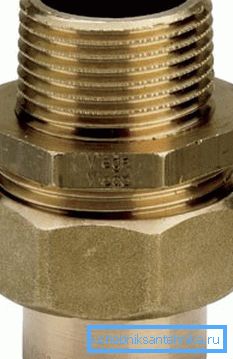

Cijev cijevi 3 8 inča u mm će biti 17 mm

Najčešće se koriste u svakodnevnom životu cijevi s ovim vrstama niti:

  • O 1/2 i 3/4 ima 14 niti po inču s visinom cijevi 1,8 mm;
  • O 1, 1 1/4, 1 1/2, 2 do 11 niti po 1 s korakom od 2,3 mm.

izrađivanje

U nastavku je uputa o postupku:

  1. Odredite visinu. Da biste to učinili, upotrebljavajte mjerač niti, vladar ili čeljust također će raditi.

Savjet: morate izmjeriti udaljenost između vrha niti nita, a zatim podijeliti rezultat brojem niti. Za centimetarsku nit, morate računati niti koje se uklapaju u 1.

Obično je jedva moguće dobiti točan promjer, ali rezultat će biti zadovoljavajući.

  1. Izrežite navoj, za koji koriste dvije metode - s vlastitim rukama, kao i uz pomoć tokara. U prvom slučaju, rad je popraćen dodatnim poteškoćama, što je osobito vidljivo kod proizvoda čiji je promjer veći od 1.

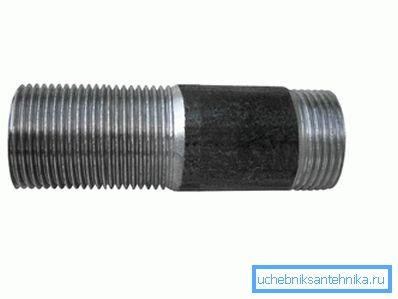

U foto-čeličnom sgonu, njegova navojna cijev je 3 4 inča u mm na vanjskom O26.6 mm

Savjet: Stručnjaci preporučuju uporabu posebnog uređaja (CLEP), koji se sastoji od tijela i dvije ručke, s mogućim podesivim pokretnim češaljima na ručnoj metodi. Zahvaljujući njima, možete postupno produbiti željeni profil.

Također možete koristiti zamjenjive češljeve s nepotpunim ili punim profilom. Cijena takvih alata je visoka, tako da ih svatko ne može dobiti. Stoga se treba spomenuti o umrijeti ili leerku, koji se također može ručno rezati.

Je li vanjska cijev za cijevi 1 4 inča. U mm završnog sklopa boka je veličina? 15 mm

Za vrijeme rotacije držača prstena u smjeru kazaljke na satu, ona počinje pričvrstiti navoje na rukavcu. Potonja je unaprijed učvršćena s tri vijka.

Ovaj uređaj ima neporecivu prednost - u cijevi se ne nalazi "zaustavljanje" u početnoj fazi rezanja. Zahvaljujući rukavcu postavljenom na cijev, moguće je lako izraditi metrike i cijevi za rezanje.

Savjet: Možete koristiti navojne navoje različitih promjera, što olakšava povećanje raspona rezanja.

Ako rezanje vrši držač bez produžnih kabela ili drugih uređaja, obično se ispostavlja da je vrlo niska kvaliteta. U tom slučaju možete dodati obloge dužine od 100-150 mm, izrađene na tokarilici.

Inch metode navoja

priručnik

Ako nemate obližnji tok ili nemate dovoljno vještine, možete koristiti ručne alate - slavinu za unutarnju nit i umrijeti za vanjsku.

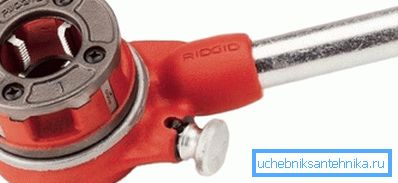

Ručni alati
  1. Učvrstite cijev u pokrov, umetnite slavinu u vozač i umetnite umetku u držač kalupa.
  2. Ovisno o tome što želite učiniti - umetnite slavinu u cijev i stavite ploču na nju.
  3. Zakrenite ručicu ručice ili držača kalupa, pričvrstite ili uvijte uređaj na proizvod.

Savjet: ako je potrebno, proces se može ponoviti nekoliko puta dok ne dobijete željeni rezultat u dubini i visini profila.

Nemojte također zaboraviti da se rezanje iznutra i izvana treba provoditi dosljedno.

mehanički

  1. Učvrstite cijev u stroj za rezanje.
  2. U čeljusti postavite potrebni rezač.
  3. Uključite stroj i zabrtvite u ili na cijev.
  4. Dovedite alat na unutarnju ili vanjsku površinu proizvoda i uključite "navojni" hranjenje tako što unaprijed podešavate brzinu čeljusti.

Također možete upotrijebiti slavinu i umrijeti za tokarenje, pričvršćivajući ih na prednjem ili stražnjem dijelu glave. Stručnjaci preporučuju i dalje korištenje rezača, jer s dovoljnom kvalifikacijom okretaja rezultat će biti puno bolji.

zaključak

Upotreba niti omogućuje spajanje čeličnih cijevi bez upotrebe stroja za zavarivanje. Zahvaljujući tome, moguće je brzo kreiranje prekida veze, ubrzavanje rada i minimalni napor.

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
