Cijevni ppm i njegove značajke

Glavni problem čeličnog plinovoda je štetni učinci okoliša, što dovodi do korozije. Da bi riješili ovaj problem, proizvođači proizvode cijevi u polistirenskoj izolaciji (PPM). U ovom članku ćemo pogledati koje su svojstva MRP cijevi i ispitati opseg ovog proizvoda.

Značajke cijevi PPM

Opće informacije

Penopolimermineralnaya ljuska za cijevi izrađena je od pjenastog polimera, do kojeg se dodaju mineralni punila, koji se mogu koristiti kao:

• pepela;
• pijesak;
• Troska.

Zahvaljujući ovim aditivima povećava se krutost ljuske i čvrstoće, što ga čini imuno na mehanički stres. Osim toga, osobitost poliuretanske pjene je vodootporna, u kombinaciji s propusnošću pare.

Proizvođači stavljaju ovaj materijal na cijev izvana.

Štoviše, ljuska sadrži tri sloja:

• Unutarnji sloj otporan na koroziju - debljina 5 - 10 mm.
• Izravno toplinska izolacija.
• Zaštitni vanjski sloj, koji ima visoku gustoću. Njegova debljina iznosi 10 - 15 mm.

Što se tiče same cijevi, izolacija se može primijeniti na proizvode koji zadovoljavaju zahtjeve GOST 8731, 10704, 8733 i 20295. To jest, one mogu biti zavarene ili bešavne cijevi promjera 32 do 820 mm i dužine do 12 m.

Obratite pažnju! Duljina neizoliranih krajeva je 150 mm s promjerom do 219 mm, uključujući i 200 mm s promjerom od 273 do 1020 mm.

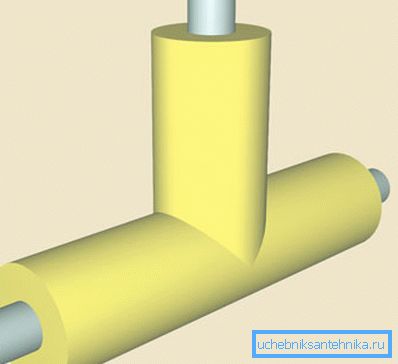

Osim cijevi, pokrivaju se izolacijom:

• prijelaza;
• slavine;
• Tees za spajanje cijevi, kao i neke druge oblikovane elemente.

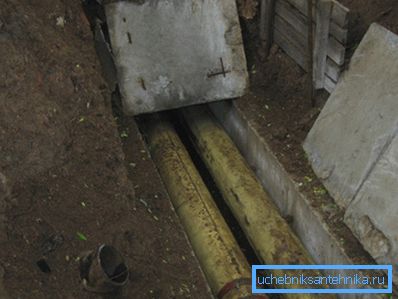

Cijevi u PPM izolaciji naširoko se koriste tijekom instalacije mrežnog sustava za grijanje i cjevovoda za toplu vodu, gdje je važno očuvati toplinsku energiju tijekom transporta rashladnog sredstva. Štoviše, ove cijevi bile su uključene u SNiP 41-02-03 kao moguću opciju prilikom postavljanja mreže za grijanje s temperaturom rashladnog sredstva koja ne prelazi 140 stupnjeva Celzijusa.

Dopuštene su sve vrste brtvila:

• Podzemna kanalizacija;
• Podzemni kanal;
• Nadzemni.

Valja napomenuti da su ovaj proizvod razvili domaći stručnjaci koji su uzeli u obzir klimatske i neke druge značajke. Stoga možemo reći da je ovaj proizvod prilagođen za upotrebu u našoj zemlji.

Značajke izolacije

Glavne tehničke karakteristike izolacije PPM cijevi prikazane su u nastavku:

dostojanstvo

Penopolimermineralnaya ljuska ima mnoge prednosti nad drugim vrstama toplinskih izolata za toplinske mreže. To je zbog ne samo svojstava korištenih materijala, već i značajkama dizajna, zahvaljujući kojima zadovoljava osnovne zahtjeve rada u mrežama za grijanje.

Posebno se mogu istaknuti sljedeće točke:

• Materijal nije "puknut" tijekom rada.. Drugim riječima, tijekom cijelog životnog ciklusa debljina izolata topline ostaje nepromijenjena.
• Apsorpcija vode penopolimermineralno ljuska je mnogo niža od istog pokazatelja mineralne vune.
• PPM izolacija ima zatvorenu strukturu ćelija, čime se pouzdano štiti čelični cjevovod od korozije (ovisno o korištenju dodatne zaštite protiv korozije). Osim toga, ne morate ga pokriti vlastitim rukama s plastičnom ili čeličnom omotom.
• Koeficijent toplinske vodljivosti ove izolacije višestruko je manji od mokre mineralne vune.. Kao rezultat toga, gubitak topline kroz polopolimerminarnu izolaciju mnogo je manji nego kroz mineralnu vunu. Dakle, u stvarnim uvjetima PPM, premaz je mnogo učinkovitiji od izolacije cijevi na osnovi mineralne vune.
• Niža cijena, nego na takvu uobičajenu vrstu izolacije kao što je PUF.
• Premaz povećava život cjevovoda, što je više od 30 godina, a također smanjuje troškove održavanja.
• Smanjuje vjerojatnost nesreća.
• U slučaju propuštanja, nema potrebe za promjenom premaza., kao što se suši i istovremeno zadržava svojstva.
• Ne zahtijeva instalaciju DCS sustava.

mane

Budući da ne postoje idealni materijali, cijevi s ovom izolacijom također imaju neke nedostatke, od kojih su najozbiljniji:

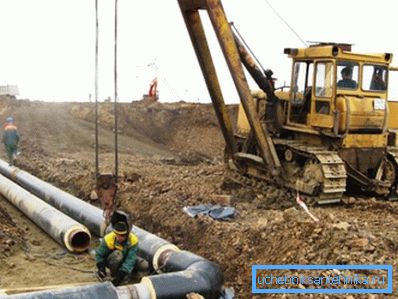

• Velika težina, što rezultira njihovim transportom, povezana je s dodatnim troškovima. Osim toga, upute za njihovu montažu uključuju uporabu opreme za podizanje.
• PPM ima veći koeficijent gubitka topline od PPU, jer je toplinska vodljivost polimer-polimerne izolacije 10-20 posto više.
• Toplinska izolacija PPM-a nije potpuno zatvorena, pa se cjevovod mora dalje obraditi antikorozivnim sredstvom.

Obratite pažnju! Maksimalni tlak u cjevovodu, izrađen od cijevi od poliuretanske pjene, ne smije biti veći od 2,5 MPa.

zaključak

PPU izolacija za cijevi ima niz prednosti nad drugim tipovima toplinskih izolata, a posebno se može koristiti za otvorene sustave bez dodatnih kućišta. Ali glavna stvar - omogućuje vam da uštedite toplinsku energiju rashladne tekućine uz minimalne gubitke, što je glavni zadatak bilo kakve izolacije.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
