Cijevni spoj: ono što je potrebno, kako odabrati i kako
Pri ispitivanju bliže, cijevni spoj je vrlo jednostavan proizvod. Zapravo, to je vrsta konektora za dvije cijevi istog ili različitog promjera. Također, ovaj proizvod je dizajniran za povezivanje autocesta, koji su izrađeni od različitih materijala (na primjer, to može biti pristajanje od plastike i čelika).
Međutim, unatoč jednostavnom načelu uređaja, vrlo često je odabran neispravno. To je uglavnom zbog činjenice da na tržnici ima previše modernih elemenata, koji su montirani nekako izvan okvira ili imaju niz nekih jedinstvenih svojstava.
I vrlo često, zbog nerazvrstanih osobnih karakteristika, normalno djelovanje proizvoda u određenoj situaciji postaje jednostavno nemoguće.
U ovom ćemo članku pokušati razmotriti koliko je vrsta proizvoda takve vrste, kako se međusobno razlikuju i kako ih montirati na jednu ili drugu cijev. Počnimo s najvažnijem stvar.
Vrste spojnica ovisno o vrsti spajanja
U ovom slučaju, mislimo na to da svi adapteri, iako imaju istu funkciju, ali metoda fiksacije može biti drugačija. Razmotrite sve detaljno u donjoj tablici.
| Metoda pričvršćivanja: | Značajke: |
| To je u stvari vrh elemenata i ova tehnologija se koristi za plastične sustave. Prednost metode je da je veza vrlo uska i pouzdana. Ako majstor obavlja sve što je potrebno, tada se u zglobovima ne pojavljuju propuštanja. Što se tiče nedostataka, tada možemo razlikovati takav trenutak kao pogrešan šiljak. Ako je vrijeme plastične temperature taljenja prekoračeno za najmanje nekoliko sekundi, tada nakon montaže montaže postoji velika vjerojatnost pukotina. Pa, ako lemljenje djeluje manje od nužne, tada će snaga veze biti niska. |

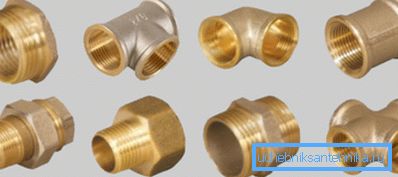

| Pa, sve je sasvim jasno ovdje - pribor ovog tipa izrađen je od metala, u pravilu. Detalj je jednostavno namotan na kraju metalne cijevi. Plus tehnologija je niska cijena takvog rada i jednostavnost. Posve je moguće učiniti sve vlastitim rukama bez uključivanja stručnjaka i bez kupnje skupe instrumenta, no nedostaci metode su da ćete morati stalno pratiti takve šavove, jer postoji veliki rizik od njihova depresiviranja. Stoga, ni u kom slučaju ne bi trebalo ugraditi navojnu cijevnu spojnicu na zidove, na primjer. |
| Uglavnom se koristi za spajanje vodova kroz koje prolazi voda ili neki zrak. Bit veze je da konektor spaja na krajeve cijevi pomoću posebnih matica karabiner tipa. Moguće je brzo izraditi takav šav, ali njegova čvrstoća i čvrstoća nisu baš dobra. |
| Načelo rada je da cijev bude stavljena na posebnu cijev unutar konektora. Sam u sebi, u pravilu, ima maticu koja se stezne i učvršćuje spojku na cijevi. Ti priključci mogu podnijeti velik pritisak, samo trebate osigurati da postoji kvalitetna spojka za cijev - metalna cijev, usput, sama cijev mora biti izdržljiva. |

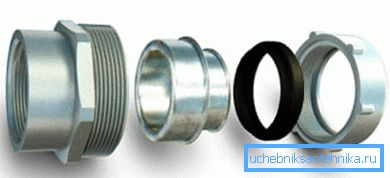

U spoju mogu biti gumene brtve koje su vrlo osjetljive na promjene temperature. Ako je guma u proizvodu loše kvalitete, a nakon promjene temperature sve više i više mikropipada postupno će se pojaviti na njemu. A to će, naravno, utjecati na (na gore) nepropusnost veze elemenata cjevovoda.
Savjet! Preporučujemo da ne spremite dodatke ove vrste i kupite proizvode poznatih, vremenski testiranih robnih marki.
Što se tiče opsega spojki, danas ih se široko koristi za povezivanje takvih sustava:
- Za cijevi za vodu.
- Za plinske vodove.
- Za mrežno napajanje.
- Za naftovode, itd.
Očigledno je da u uvjetima privatne kuće ili stana najčešće korišteni elementi služe za spajanje cijevi za grijanje ili za odvod vode. Pogledajmo kako su takvi dijelovi obično montirani i što je važno uzeti u obzir.
Sklop montaže s kvačilima
Treba napomenuti da će se uzeti u obzir upute o uređaju spajanja plastičnih, metalno-plastičnih i običnih čeličnih cijevi. Budući da se u većini slučajeva proizvodi iz ovog materijala koriste u posebnim slučajevima. Počnimo s instalacijom metala.
Čelična cijevna veza
Kao što je poznato, ranije spajanje autocesta od čelika provedeno je prilično složenom metodom - pomoću plina ili električnog zavarivanja.
Jasno je da ova tehnologija ima određene nedostatke - razmotrit ćemo ih u donjoj tablici.
| Problem: | Značajke: |
| To jest, jednostavno govoreći vlastitim rukama za obavljanje takvog rada gotovo je nemoguće bez iskustva i stručnosti. alat. Zato je zavarivanje barem skupo. Iako je vrlo pouzdan. |
| To jest, ako imate pločicu na zidovima ili, na primjer, tapete, tada iskre iz zavarivanja mogu lako napraviti površinu neupotrebljivom. |
Savjet: kako biste smanjili vjerojatnost oštećenja ravnine, možete koristiti jednostavnu metodu - ako je tehnički izvedivo, a zatim pokušajte "zatvoriti" potencijalno ranjivu površinu kartonom ili šperpločom.
U načelu, danas postoji veza koja vam omogućuje da uopće ne radite bez zavarivanja - ovo je Geboov spoj na metalnoj cijevi.
Pripada klasi proizvoda s naborima i djeluje prema sljedećem principu:
- Krajevi čelika se čiste brusnim papirom s finom frakcijom.. U ovom slučaju, cijevi mogu biti izrađene od potpuno različitih metala - to neće utjecati na gustoću veze.
- Krupni matice se stavljaju na obje strane tračnice..
- Čelik se nalazi na vrhu adaptera, a nakon toga matice se privlače spojku i uvrtanju.
Osim toga, dijelovi Gebo mogu imati malo drugačiji princip uređaja. Adapter može biti izrađen od dva elementa koji izgledaju kao da su "uvučeni u vise" krajevima linije. U tom slučaju, obje polovice spojnice se pritegnu pomoću vanjskih vijaka i matica.
U principu, ako je zadatak organizirati nepropusnu vezu bez zavarivanja, tada je uporaba takvih elemenata vrlo korisna.
Nedostatak je da nema snage, tako da kažemo "čvrstoću" linije. To jest, u zglobovima u kojima se koriste Geboove spojke, linija se lako može slomiti. Stoga, pokušajte u takvim točkama napraviti dodatne zidne pričvršćivače za vodovod.
Ono što još treba istaknuti je činjenica da postoje i nehrđajuće kućište od metala, koje se također može spojiti bez zavarivanja i čak bez ikakvih spojeva. Stvar je u tome što takvi proizvodi imaju unutarnju nit na jednoj strani i vanjski s druge strane - to jest, oni se jednostavno uvijati jedni s drugima.
Bavili smo se metalom, a sada vidimo kako spojiti plastične sustave različitih tipova.

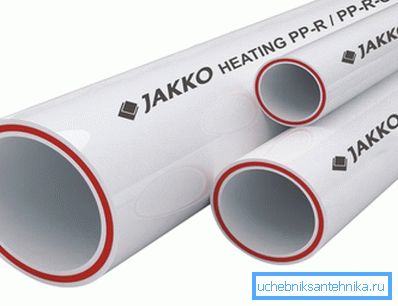

Spajanje metala i plastike, kao i polipropilena

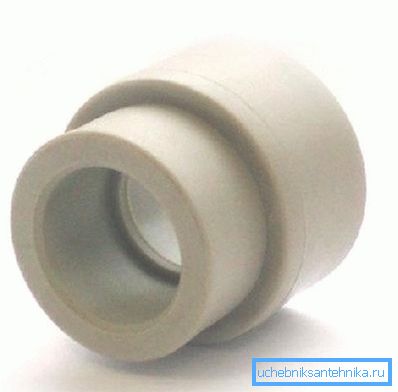

Najsigurniji način je, naravno, da spike cijev elemenata. Ova tehnologija se ne koristi za fleksibilne proizvode u zaljevu, već u pravilu i za polipropilenske proizvode.
Sve se radi u skladu s ovom shemom:
- Poseban lijev za lemljenje, uključen i zagrijavan do željene temperature.
- Krajevi cijevi se obrišu suhom krpom - apsolutno je potrebno ukloniti prašinu i prljavštinu iz ravnine.
- Prihvaćaju se plastični adapter i sama cijev, a zatim se, kako jest, stavljaju na zagrijanu vrpcu za lemljenje. Potrebno je oko 3-4 sekunde da utječu na materijal, a potom je potrebno oštro "ukloniti" plastične dijelove iz lemljenja i umetnuti proizvode u međusobno.
Nakon toga, trebali biste pritisnuti elemente zajedno i pokušati ih držati barem nekoliko sekundi. Tijekom tog vremena, plastika će se otvrdnuti i dobit ćete vrlo usku spojku.
Obratite pažnju! Rad s lemljenjem podrazumijeva jednu važnu nijansu - ovisno o promjeru cijevi, vrijeme zagrijavanja plastike varira. U principu, ti podaci bi trebali biti sadržani na unutarnjoj ravnini poklopca kućišta, ali u slučaju da ih nema, slobodno koristite podatke iz donje tablice.
| Promjer elementa (u milimetrima) | Vrijeme interakcije lemljenja | Docking time ("s naporom") plastičnih jedni s drugima | Razdoblje hlađenja |
| 16 | 5 sekundi | 4 s. | 2 minute |
| 20 | 7 sekundi | 4 s. | 2 min |
| 25 | 7 sekundi | 4 s. | 2 |
| 32 | 8 sekundi | 6 | 4 |
| 40 | 12 s | 6 | 4 |
| 50 | 18 s | 6 | 4 |
| 63 | 24 | 8 s. | 6 |
| 75 | 30 | 10 | 8 |

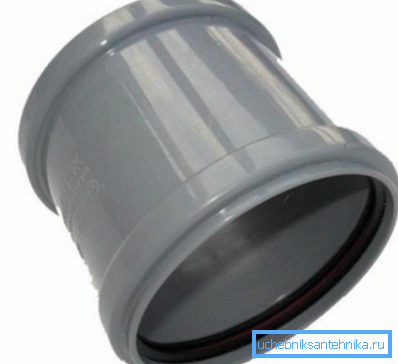

Pa ipak, ostaje raspravljati o tome kako su spojeni plastični kanalizacijski spojevi, kao i fleksibilni metal-plastični proizvodi.
U prvom slučaju, uputa je ovako:
- Priključak je uzet i posebna gumena brtva je umetnuta u njega.
- Rubovi cijevi se obrišu krpom, a ako je jedan rub rezan, tada je potrebno poliranje s finim frakcijskim brusnim papirom.

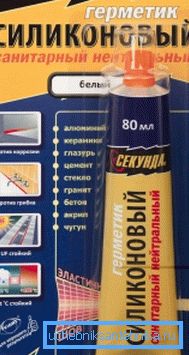

- Rubovi su premazani tankim slojem sanitarnog silikona. To je neophodno kako bi se osiguralo da je stezanje na visini, kao i za lakši ulazak plastike unutar spojke.
- Elementi sustava umetnuti su jedan u drugi. Prema ovoj shemi, cijela "autocesta" je sastavljena.
U pravilu se koristi standardni kruti adapter za povezivanje takve linije, ali u nekim slučajevima može se koristiti fleksibilna spojka za cijev. Za spajanje WC-a i kanalizacije, na primjer, ili spuštanje koljena iz sudopera do točke ulaza u odvodni sustav.
Što se tiče tehnologije fleksibilnog metalnog plastičnog spajanja, tada se ovo pitanje ne može zaustaviti zasebno jer se u većini slučajeva koriste gore opisani adapter za rukavice. To jest, one u kojima su umetnuti krajevi "kolosijeka", a zatim stegnuti posebnim maticama.
zaključak
Ispada da smo se upoznali s prilično jeftinim i vrlo pouzdanim načinom povezivanja najrazličitijih cjevovoda. Posebno je važno uzeti u obzir kako bi se postigla maksimalna nepropusnost, budući da je riječ o tome kakav je tip spojke cijevi, koje su njegove operativne karakteristike i svrhe.
Dali smo vam osnovne podatke, nadamo se da će vam oni biti korisni u poslovanju. Pa, ako podaci nisu dovoljni, preporučujemo vam i gledanje videozapisa u ovom članku.
