Cijevni spojevi: cjevovodi i čelične konstrukcije

Koje se metode mogu koristiti za spajanje cijevi u tlačnim i gravitacijskim cjevovodima? Što osigurava nepropusnost veze? Na kojim se zatvaračima možeš montirati stalak ili vješalica za odjeću od kromiranih cijevi? Pokušajmo pronaći odgovore na ova pitanja.

klasifikacija

Počnimo s klasifikacijom.

Poveznice mogu biti:

• Hermetičan i ne-hermetičan. Očito je da su prvi korišteni u svim cjevovodima bez iznimke, potonji - u sklopu različitih metalnih konstrukcija.
• Hermetičke veze, zauzvrat, podijeljene su u tlak i bez pritiska. Prevladavajuće područje primjene druge - razne kanalizacijske sustave: kućanstvo, industrijske i oborinske vode.

Usput: kanalizacija također može biti pod pritiskom. Ako je potrebno prenijeti efluent na padinu, fekalna (odvodna) pumpa preuzima tu funkciju.

• Osim toga, veza može biti sklopivi i ne može se sklopiti.

Obratimo se specifičnim rješenjima.

Zapečaćene veze

zavarivanje

Tradicionalni način spajanja čelika i, posljednjih godina, plastične cijevi se ne mogu odvojiti. Jedini način za rastavljanje odlomka plinovoda je smanjiti. Kako se zavarivanje točno provodi ovisi o materijalu koji se zavaruje.

čelik

Čelični cjevovodi su zavareni plinom i električnim zavarivanjem.

1. U prvom slučaju, plamen baklje acetilena topi susjedne rubove cijevi, nakon čega se žica za zavarivanje uvedena u baklju ujedinjuje s kapljicama taline.

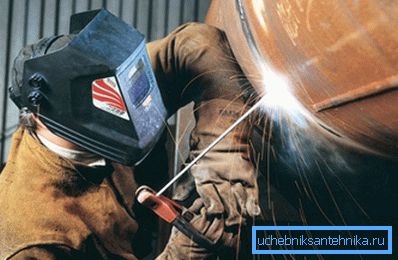

1. U drugom, električni luk otapa zavarivačku elektrodu, čiji metal formira šav. Dielektrična prevlaka elektroda stvara sloj troske koji štiti čeličnu talinu od kontakta s atmosferskim kisikom i, prema tome, od potpunog spaljivanja ugljika u njemu.

Usput: ne samo da je čelik zavaren elektrolučnim zavarivanjem već i lijevano željezo. Međutim, pri ugradnji cjevovoda, zavarivanje se obično ne koristi, ali se izvodi cijevi za rezanje s lukom pri visokim strujama.

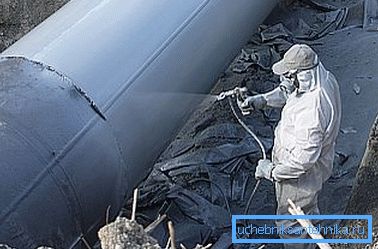

Glavni problem zavarenih čeličnih cijevnih spojeva je njihova ranjivost na koroziju. Čak i ako je cink ili neki drugi sloj zaštite od korozije na početku prisutan na površini cijevi, izgara tijekom procesa zavarivanja. Problem se rješava zaštiti površine šava s polimerima raspršivanjem, primjenom boja ili premazom bitumenom.

polietilen

Razmotrite kako spojiti plastične cijevi. Cijevni spojevi su izrađeni od kraja do kraja, uz prethodno taljenje krajeva na grijaćem elementu s niskom temperaturom (ogledalo), grijani na 200 - 220 stupnjeva.

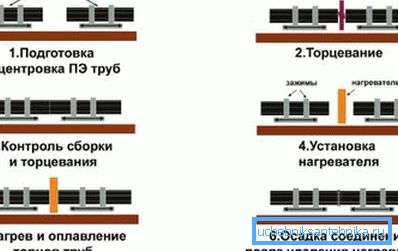

Popis osnovnih tehnoloških operacija je sljedeći:

1. Cijevi se lice striktno okomito na uzdužnu os.
2. Krajovi se čiste od čipsa i prljavštine.
3. Spojeni elementi cjevovoda su centrirani.
4. Zatim, krajevi snage od oko 1,5 kgf / cm2 su pritisnuti na grijaći element opremljen anti-adhezivnim premazom.
5. Nakon taljenja zrcalo se uklanja iz budućeg zavarivanja, dok su cijevi međusobno pritisne za vrijeme taloženja i hlađenja polietilenske taline.

Vrijeme zagrijavanja i hlađenja odnosi se na debljinu zidova cjevovoda.

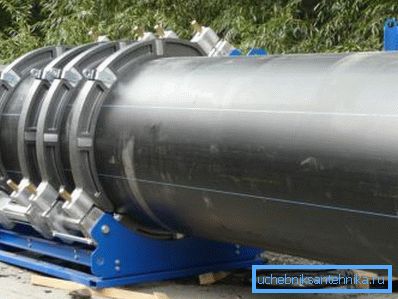

Budući da je teško prilagoditi cijevi s znatnom debljinom stijenke, ručno centriranje i stezanje s potrebnim naporom, blago ga staviti, za to se koriste mehanički uređaji i hidraulični uređaji promjera 250 mm.

polipropilen

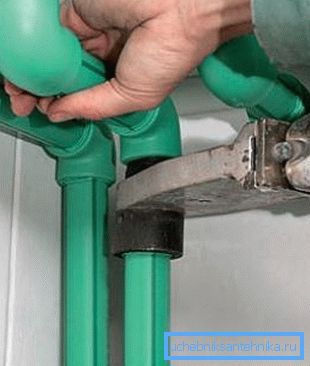

Za razliku od polietilenskih cijevi, polipropilenske cijevi nisu povezane kraj-to-kraj, već pomoću utičnih spojnica. Niskotemperaturni lijevak za lemljenje premazuje susjedne površine cijevi i spojnice; cijena takvih uređaja počinje od 800 do 1000 rubalja. Vrijeme zagrijavanja nije vezano za debljinu stijenke, nego na promjer:

Prilikom montaže polipropilenskog cjevovoda s vlastitim rukama, korisno je znati još nekoliko suptilnosti.

• Temperatura grijaćeg elementa u ovom slučaju veća je od polietilena i iznosi 240-260 ° C.
• Spoj se stavlja na cijev strogo kretanjem naprijed, bez rotacije. Inače, postoji opasnost od primanja vala na površinama koje se zavaruju, što će oštro oslabiti vezu.
• Cijevi ojacane aluminijskom folijom su prethodno ociene iz njega u polju zavarivanja. Elektrokemijska razgradnja aluminija nezaštićena polimernim slojem može dovesti do odvajanja cjevovoda.

lemljenje

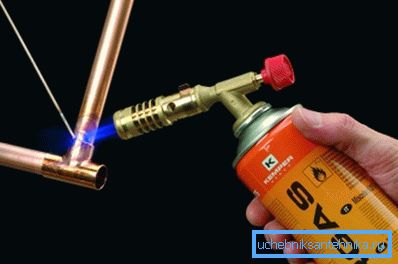

Pri montaži bakrenih cjevovoda u različite svrhe prakticiraju se lemnice za lemljenje.

Tehnologija lemljenja ukratko je kako slijedi:

1. Utičnica je oblikovana valjanjem jedne od cijevi za spajanje.
2. Kraj susjednog dijela (cijev ili spoj) umetnut je u nju.
3. Povezane površine se zagrijavaju u plamenu plinskog plamenika i uz pomoć strujanja one se čiste od filma oksida.
4. Zatim se u plamenik stavlja štap za lemljenje. Zbog kapilarnog učinka talina ispunjava cijelu šupljinu između utora i cijevi. Stvrdnjavanjem, veza je potpuno nepropusna.

konac

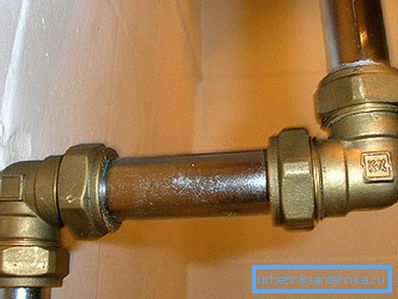

Navojne veze su još jedan način povezivanja cijevi male (do 50 - 65 mm) promjera. Ono što izgleda navojno tijelo, mislim, nije potrebno objasniti ni jednoj osobi koja je živjela u sovjetskom stanu. Materijali za njih su prilično tradicionalni: lijevanog željeza, mesinga i, rijetko, čelika.

Brtvljenje spoja osigurava namotavanjem lanenog vlakna (često s bojom ili brtvilom), polimernim niti ili, u slučaju plinovoda, FUM traka.

prirubnice

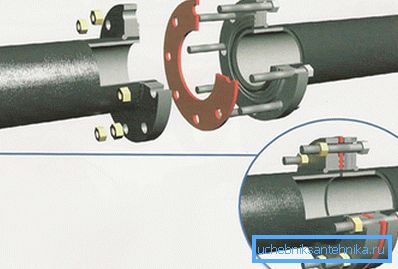

Očito je da je uporaba niti pri postavljanju cijevi velike promjere problematična. U ovom slučaju, koristi se još jedan relativno brzo spajanje za cijevi - flankiran. Zatezne prirubnice; brtvljenje između njih - guma, silikona ili od posebne toplotne gume s velikom količinom mineralnog punila - paronitom.

Pristajanje zvona

U tlaku i češće cjevovodi slobodnog protoka često se koristi instalacija zvona: cijev se umetne u utičnicu druge cijevi ili spojnice.

Problem nepropusnosti može se riješiti na sljedeće načine:

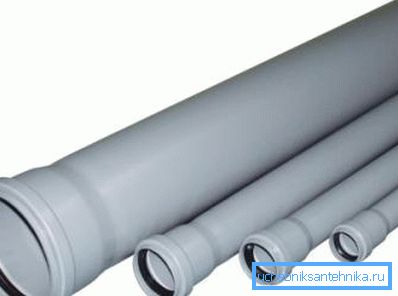

• Gumena brtva O-prstena. Ovako se povezuju cijevi od azbest-cementa, uključujući cijevi pod pritiskom; sve vrste plastičnih otpadnih voda; moderne cijevi od lijevanog željeza i tlačne cijevi od polivinil klorida.

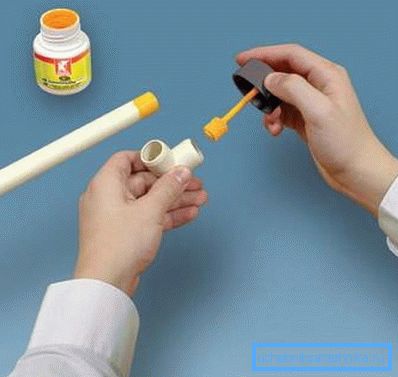

• ljepilo. Na taj način, zajedno s prstenastim brtvama, zapečaćeni su tlačni PVC spojevi.

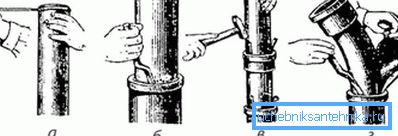

• žigosanje. Organska vlakna (kabela) natopljena bitumenom ili uljem su zbijena u utoru i zapečaćena cementnim mortom. Ova metoda brtvljenja korištena je za kanalizaciju od lijevanog željeza tijekom 20. stoljeća.

• Punjenje zvona s rastopljenim sumporom ili olovom. Sumpor je korišten za kanalizaciju, olovo - za željezne cjevovode.

pogodan

Za čelik (uključujući nehrđajući), bakar, polietilen i metal-plastiku, zajedno s drugim, koriste se fitinzi.

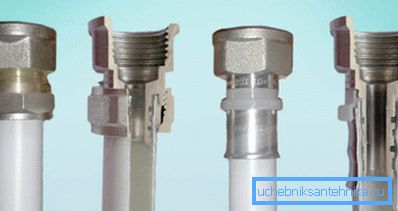

Popis onoga što cijevni konektor može izgledati u svakom slučaju je materijal za zaseban veliki članak; spominjemo samo glavna dizajnerska rješenja.

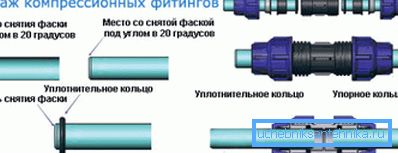

1. Kompresija prigušuje cijev s prstenastom brtvom od gume ili silikona pri zatezanju matice s konusnim unutarnjim dijelom.

Međutim: druga shema se koristi za mekane bakrene i metalne plastične cijevi. Spoj koji je smješten unutar cijevi zupčast je pomoću prstenastog prstena.

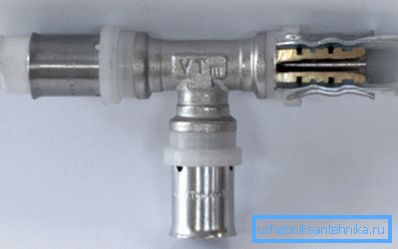

1. Uređaj za tiskanje koristi kliješta za crpljenje cijevi na mlaznici, koji zatežu rukav od nehrđajućeg čelika.

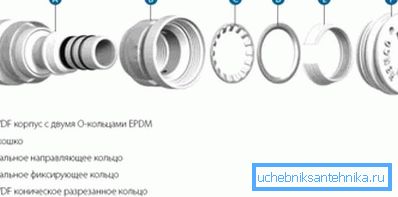

1. Push-fit je najprikladnija metalna cijevna konektor za uporabu. Instalacijske upute su smiješno jednostavne: samo trebate gurnuti kraj cijevi u nju s naporom. Zatezanje će dati prstenasti pečat; Obrnuti pomak sprečava prstenasta opruga s nogama koje učvršćuju cijev.

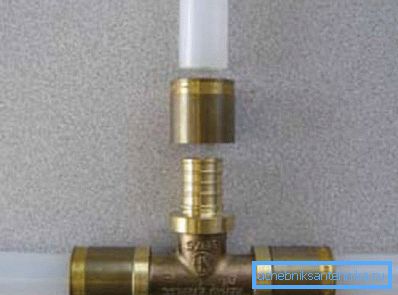

1. Montažni stalak za umreženi polietilen. To su uobičajeni elementi polimera ili mjedi s umetkom koji se može učvrstiti. Povezan polietilen ima mehaničku memoriju i nakon promjene promjera u roku od nekoliko minuta, vraća se na izvornu veličinu, komprimiranjem spojnice; rukavac samo sprječava odvajanje kada je jerky.

Neoznačene veze

Priključni elementi koji se koriste za nepropusne spojeve za konstrukcije od cijevi mogu se podijeliti u dvije kategorije.

1. U prvoj umetnutoj cijevi fiksira se jedan ili više vijaka. Za fiksaciju je potrebno malo manje napora; međutim, snaga veze je također mala.

1. Drugi je sve vrste stezaljki. Uglavnom se sastoje od dva ili više dijelova koji su spojeni zajedno, pričvršćujući kružnu ili oblikovanu cijev.

Pojava, veličina i oblik spojnih elemenata, naravno, mogu biti vrlo različiti.

zaključak

Naravno, naš materijal ne tvrdi da pokriva sva moguća rješenja. Nešto je vjerojatno ostavljeno iza kulisa.

Za više informacija o tome kako izgled cijevi izgleda, čitatelj može saznati više pregledavanjem videozapisa u ovom članku. Sretno!
