Cjevovod 09g2s: korištene sirovine, proizvodna tehnologija,

Kakav čelik je 09g2s? Koji je njegov sastav? Što je i kojim standardima cijev iz ovog čelika - recimo, cijev 219-8 09g2s? Koja je proizvodna tehnologija ovih proizvoda? Pokušajmo pronaći odgovore.

Čelik 09g2s

To je naziv niskolegiranog konstrukcijskog čelika za zavarene čelične konstrukcije. Raspon radnih temperatura je od -70 do + 425С, što omogućava uporabu materijala, između ostalog, u najtežim klimatskim zonama, kao i za transport visokotemperaturnih plinova i tekućina.

Ukupni kemijski sastav je sljedeći:

Zanimljivo: u sustavu imenovanja usvojenim u Ruskoj Federaciji, naziv čeličnog razreda označava količinu ugljika u 0,09%, a ne maksimalni dopušteni 0,12. Preostali simboli označavaju mangan (do 2%) i silicij (manje od 1%).

Što još možete reći o ovom robnom marki:

• Jači od većine čelika., cijena je oko iste razine (oko 25.000 rubalja po toni).
• Visoka viskoznost, povezan s malom količinom ugljika, i dalje postoji čak iu teškim mrazima.
• Ono što je posebno korisno - tijekom zavarivanja nema otvrdnjavanja ili pregrijavanja, koji utječu na svojstva plastičnog materijala. (Vidi također članak Butt-Weld Pipe: Značajke.)

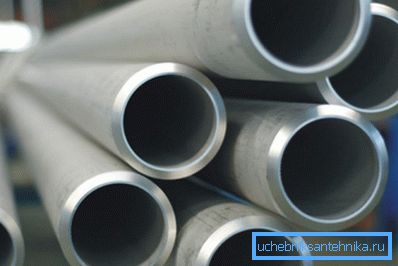

cijevi

Koje cijevi od čelika 09g2 mogu se naći na prodaji? Budući da se radi o iznimno jakom metalu, logično je pretpostaviti da će ova kvaliteta biti tražena. I u stvari: čelik je potreban prvenstveno u proizvodnji bešavnih cijevi.

Razlozi su posve jasni: uzdužni električni varovi uvijek će biti slaba točka cjevovoda. A gdje je potrebna posebna otpornost na hidraulički tlak, pokušavaju se riješiti.

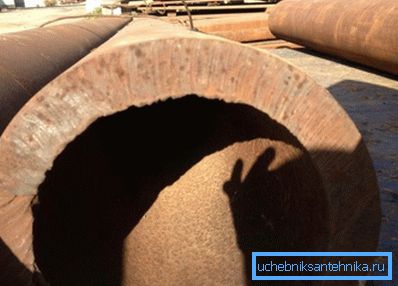

Što se koriste za bešavne cijevi? Jasno je da za instalaciju kućnog vodovoda vlastitim rukama snaga je nešto suvišna: prioritetno područje primjene su visokotlačni cjevovodi raznih namjena. Tako je cijev 168x14 St 09g2s debljine stijenke 14 milimetara dizajnirana za radni tlak iznad 11 MPa (100 atmosfere).

Proizvodna tehnologija

Moderna industrija proizvodi šavne čelične cijevi na dva glavna načina - vruća i hladna deformacija. Što to znači u praktičnom smislu? Ukratko opisujemo glavne faze proizvodnje.

Vruća deformacija

1. Čvrsta cilindrična šupljina stavlja se u peć, gdje se zagrijava na temperaturu na kojoj čelik postaje plastični.
2. Na bušilici, cijev se pretvara u šuplji cilindar - rukav.
3. U rukavac se umetne igla prevučena s toplotnim mazivima, oblikujući njegov unutarnji promjer.
4. Nakon ponovnog zagrijavanja, rukav se rotira na svornjak uzastopce smanjujući svoje valjke promjera.
5. Kalibrirana i ohlađena šupljina nakon uklanjanja vretena siječe se komadićima željene duljine, prolazi kontrolu kvalitete i šalje u skladište gotovih proizvoda.

Hladno deformacija

Ključna razlika ove tehnologije je da, nakon bušilice, košuljica se hladi i prolazi kroz deformaciju s temperaturom koja je daleko ispod točke prekristalizacije čelika.

Važno: nakon valjaka, obrađivač se zaglađuje (zagrijavanje i lagano hlađenje). Time se uklanjaju unutarnji napadi akumulirani tijekom postupka deformacije, što pozitivno utječe na duktilnost i konačnu čvrstoću proizvoda.

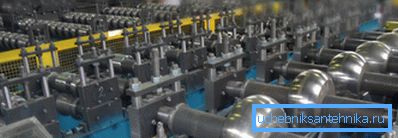

profiliranje

Bešavna profilna cijev - kvadratna ili okrugla - dobiva se iz iste kružne šupljine, opet, deformacijom u valjcima s prethodnim zagrijavanjem ili naknadnim toplinskim postupkom.

asortiman

Koje se veličine cijevi mogu naći na prodaji? Tablica niza toplo valjanih cijevi nalazi se u GOST 8732-78, hladno deformiran - u GOST 9734-75. Za proizvode profila postoje vlastiti standardi: kvadratni proizvodni program može se naći u GOST 8639-82, pravokutni - u GOST 8645-68.

Vruće valjane

Prema GOST 8732-78 pruža se sljedeći raspon veličina:

• Promjer - od 20 do 530 mm.

Napomena: u suradnji s kupcem mogu se proizvesti proizvodi promjera 550 mm.

• Debljina stijenke - od 2,5 do 75 mm.

Pored popisa veličina, standard sadrži upute proizvođačima o toleranciji granica:

hladno oblikovan

Prema GOST 8734-75, hladno valjane cijevi imaju malo drugačiji raspon veličina.

• Minimalni vanjski promjer iznosi 5 mm, maksimalni je 250.
• Debljina stjenke - od 0,3 do 24 mm.

Postojeće odstupanja:

• Za vanjski promjer do 10 mm dopušteno je odstupanje od najviše 0,15 mm.
• Za 10-30 - 0,30 mm.
• Za 30-50 - 0,4 mm.
• S poprečnim presjekom većim od 50 mm, odstupanje ne bi smjelo prelaziti 0,8% nominalnog.

pravokutan

Veličine kreću se od 15x10 do 180x150; Osim toga, standard nudi posebne veličine - do 230x100. Debljina stjenke - od 1 do 12 (za proizvode od posebnih veličina - do 20) mm.

kvadrat

Ovdje je minimalna veličina 10 mm s milimetarskim zidom. Maksimalno - 180 s debljinom stjenke od 14 mm.

zaključak

Nadamo se da smo zadovoljni čitateljskom znatiželjom u polju upoznavanja s egzotičnim tipovima proizvoda od cijevi. Kao i uvijek, video u ovom članku nudi dodatne informacije. Sretno!
