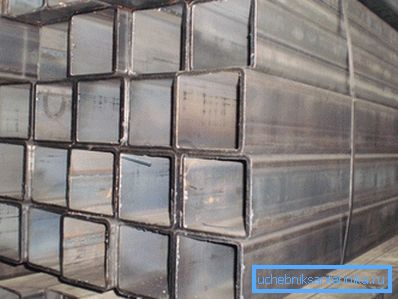

Cjevovod od 160 do 160: detaljni pregled i opseg

Profili cijevi su vrlo različite od svojih "okruglih kolegama". Pravokutni, kvadratni ili ovalni oblik onemogućuje ih koristiti kao, na primjer, cjevovoda za vodovod ili kanalizaciju, ali otvara niz drugih mogućnosti. Konkretno, ravni rubovi omogućuju ih da se koriste za izradu okvira za različite strukture.

Regulacijski zahtjevi za cijev profila

Čak i ako se plinovod upotrebljava u poslovne svrhe, a sav posao će se obaviti ručno, neće biti izvan mjesta za upoznavanje sa standardima.

Odjednom možete odabrati nekoliko takvih dokumenata koji se odnose na karakteristike, pravila označavanja, postupak proizvodnje i skladištenje kvadratnog cjevovoda:

• GOST 8639-68 - dokument prikazuje raspon po četvornom cjevovodu, određuje pravila označavanja i osnovne zahtjeve za geometrijske dimenzije;
• GOST 8639-82 - sadrži iste podatke s manjim izmjenama;
• GOST 30245-2003 - zadnji regulatorni dokument, koji je kombinirao podatke ne samo putem cjevovoda s kvadratom već i pravokutnim dijelom. Osim toga, neke su nove veličine pojavile u miksatu proizvoda, koje nisu bile u dokumentima prethodnih godina. Uz geometrijske karakteristike, mase cjevovoda je također naznačeno u mješavini proizvoda, na primjer, težina oblikovane cijevi 160x160x6 iznosi 28,29 kg / m. m.

Zahtjevi za geometrijske značajke

Cjevovodi profila često se koriste kao nosive konstrukcije, stoga je važno pridržavanje geometrije sekcije duž cijele duljine.

Prema tome, zahtjevi su prilično teški:

• kut između zidova cjevovoda mora biti jednak 90 °. Maksimalna pogreška je 1,5;

Obratite pažnju! Ako je poprečni presjek cjevovoda vrlo različit od kvadrata, bit će još gore oduprijeti se deformaciji uvijanja. To može utjecati na snagu strukture kao cjeline.

• dopuštena zakrivljenost površine cjevovoda je 1 mm / 1 m duljine, a na temelju tog ograničenja izračunava se ukupna dopuštena zakrivljenost za cijelu dužinu;
• dopuštena torzija se izračunava pomoću formule 2 mm + 0,5 mm • L, gdje L je duljina cijele cijevi;
• pored toga, kontrolira se okomitost reza. Naime, dužine na svim licima trebaju biti jednake (duljina odstupanja dopuštena je do +60 mm za cjevovode dimenzionalnih i višestrukih duljina);
• debljina stijenke mora odgovarati listu iz kojeg je cijev stvorena. Ovaj parametar snažno utječe na težinu, pa je masa cijevi 160x160x6 28,29 kg / bar. m, ali s porastom debljine od samo 1 mm ta se brojka povećava već na 32,31 kg / bar. m.

Obratite pažnju! Preciznije, težina cjevovoda može se odrediti korištenjem posebnih online kalkulatora. Dakle, možete uzeti u obzir ne samo geometriju sekcije, već i materijal iz kojeg se cijev izrađuje.

Posebna se pozornost posvećuje radijusu zaokruživanja. Standard navodi da polumjer zakrivljenosti ne smije prijeći dvostruku debljinu metala.

Naravno, postoji određena tolerancija u ovom pitanju, raspon dopuštenih vrijednosti radijusa zakrivljenosti ovisi o debljini stijenke:

• u debljini manjoj od 6,0 ​​mm, vrijednost radijusa zakrivljenosti treba biti u rasponu od 1,6 do 2,4 debljine metala;
• na debljini od 6,0 ​​- 10,0 mm, polumjer ne smije prelaziti 2,0 do 3,0 debljine stijenke;
• ako debljina prelazi 10 mm, tada bi vrijednost radijusa mogla biti u rasponu od 2,4 do 3,6 debljine metala.

Što se tiče visine sekcije, ako ne prelazi 100 mm, tolerancija je ± 0.8%. Ako je veličina profila iznad 100 mm, pogreška ne bi smjela premašiti ± 1% (minimalna vrijednost ± 0,5 mm).

Tehnološki zahtjevi

Pored točnog praćenja geometrijskih dimenzija, profilna cijev mora zadovoljiti i druge kriterije. Takvi pokazatelji kao što je kvaliteta rezanja, mjesto zavarivanja i njezina čvrstoća nužno se provjeravaju.

Obratite pažnju! S obzirom na kvalitetu rezanja, tu je i pogled na prisutnost bradica. Tako da ih kupac ne mora očistiti vlastitim rukama, uklanjaju se čak iu tvornici.

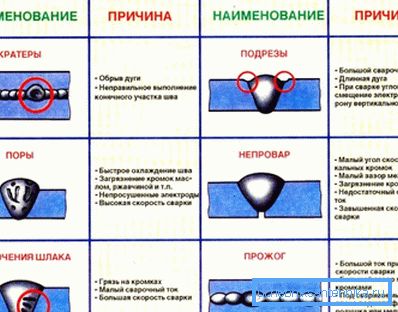

Posebno pažljivo kontrolirani var, jer je u teoriji ovo najopasnije mjesto u cjevovodima. U slučaju nepotpunog zavarivanja, nepoštivanja tehnologije zavarivanja, cijev se jednostavno može rasprsnuti pod opterećenjem.

Da biste to izbjegli, morate slijediti ova pravila:

• Zavar treba nalaziti udaljena od peraje cjevovoda. Minimalna udaljenost je 4 puta veća od debljine metala;
• dopušteno je nedostatak penetracije (tj. mjesta gdje rubovi šavova ne zadovoljavaju). Dopušteno je do 50 mm nepotpunog prodiranja po duljini od 1 m, ali maksimalna duljina jednog takvog odjeljka je ograničena na 20 mm;

• vlačna čvrstoća šava mora biti 95% čvrstoće metala iz kojega je napravljena cijev. Trošak pogreške može biti previsok;
• tako da zavarivanje ne ometa instalaciju, iz njega se uklanja bradavica (samo vanjski). Ako debljina stijenke ne prelazi 4 mm, šav ne bi trebao porasti iznad metala za više od 0,5 mm, debljine veće od 4 mm, dopušteno povećanje se povećava do 1,0 mm.

Također u fazi prihvaćanja, provodi se čisto vizualni pregled metalne površine. Nije nepoželjno da metal ima duboke oblike, debeli sloj ili hrđu. Ti su fenomeni dopušteni, ali ne smiju utjecati na debljinu pri čišćenju cjevovoda. Detaljnije upute o kontroli kvalitete su u samom standardu.

Izbor materijala za cijev profila

Polazni materijal za četvrtaste cijevi je čelik od lima, to je glavni uvjet GOST 30245-2003.

Što se tiče materijala, izbor je između različitih čeličnih razreda, najčešće korištenih:

• građevni čelici;
• niskolegirani čelici;
• ugljik;
• opće namjene.

Glavni kriterij izbora materijala su radni uvjeti cijevi.

Primjeri korištenja kvadratne cijevi

Zbog velike čvrstoće, profili su napravili vrijednu konkurenciju na uobičajene kanale i I-grede. To olakšava mala težina takvog cjevovoda, jer je masa profilne cijevi 160x160x5 23,83 kg / pog. m.

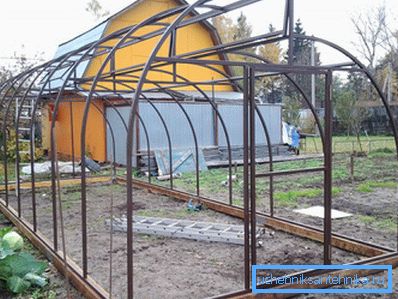

Najčešće se sekcijska čelika koristi kao okvir za lagane konstrukcije, na primjer, hangare, staklenici, olovke za stoku, itd. Male veličine mogu se uspješno koristiti za izgradnju elegantnih i izdržljivih bara, nadstrešnica, ograda na ljetnim vikendicama.

Veće veličine su naširoko koristi u PGS. Na primjer, četvrtasta cijev s velikim poprečnim presjekem može djelovati kao stalni oplate. Kao rezultat toga, vrijeme se sprema na izgradnju običnih drvenih oplata i povećava se jačina strukture.

sažimanje

Profili cijevi - vrlo popularan građevinski materijal. Zbog visokih svojstava čvrstoće, oni se mogu učinkovito koristiti ne samo u privatnoj konstrukciji, već iu smjesu pijeska i šljunka (vidi također članak Prub PE - značajke materijala i različite opcije montaže).

Informacije u članku pomoći će da daju opći dojam o četvrtastim cijevima i odredite izbor veličine.

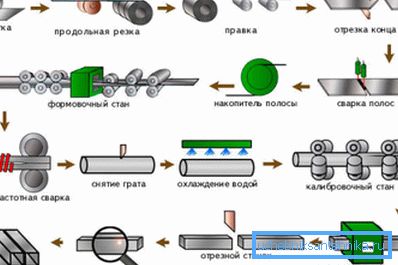

Video u ovom članku prikazuje glavne faze proizvodnje četverokutnog cjevovoda.
