Crijevni metalni cijev

Prilikom radova na instalaciji i radu sustava grijanja i opskrbe vodom često je potrebno međusobno spajanje cijevi. Ranije, kada su korištene samo metalne cijevi, pitanje je u većini slučajeva riješeno uz pomoć navojne veze. Međutim, s razvojem kemijske industrije, metal-plastične cijevi su postale prilično raširene i nije moguće organizirati čvrstu i čvrstu vezu pomoću niti. Izlaz iz situacije je tehnologija, koja se naziva crimping metal-plastic cijevi, u kojima su elementi međusobno povezani posebnim spojnim elementima. Kako točno to učiniti i koje su nijanse koje će postojati bit će razmotrene dalje.

Bit procesa

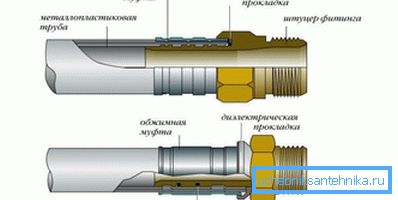

Za spajanje metalnih i plastičnih cijevi najčešće se koriste posebni spojni elementi, nazvani armature. Oni mogu imati neke strukturalne razlike jedna od druge, ali uglavnom se sastoje od glavnog dijela umetnutog u cijev i prstenastog prstena (također se naziva i rukavac), koji se nosi na vanjskoj strani cijevi i služi za izravno nabiranje.

Kao rezultat korištenja takvog spojnog elementa dobiva se uska i izdržljiva veza, koja ne zahtijeva korištenje posebnih brtvila. Treba dodati da veza ne zahtijeva složene tehničke uređaje, a sve možete raditi vlastitim rukama, što će uštedjeti novac i ubrzati proces.

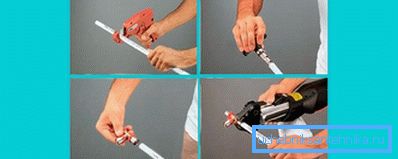

Faze rada

Svi radni koraci moraju biti izvedeni s najvećom pažnjom, kao i sigurnosnim propisima.

• Prva stvar koju trebate učiniti je mjeriti i izrezati na veličinu cijevi koje treba povezati. Za rezanje takvih cijevi koriste se posebni klinovi. Kako bi ih doveli u radni položaj, ruke se odvajaju do maksimuma. Zatim stavljajte cijevi na odgovarajuće mjesto, a zatim ih malo zakrećite i nastavite s rezanjem. Dakle, postupno se okreće cijev, ona mora biti potpuno odrezana.
• Dalje, cijev se mora kalibrirati. Činjenica je da se kod rezanja najčešće postaje ovalna, a ovaj se kvar eliminira s posebnim kalibratorom. Uređaj je umetnut u cijev i uz pomoć rotacijskih pokreta poravnava kraj cijevi s okruglim oblikom. To se postiže uklanjanjem unutarnje štrcaljke iz cijevi. Ova je radnja neophodna, tako da je priključna bradavica što je moguće lakše umetnuta u cijev, a gume se ne oštećuju.
• Nakon što se ovaj posao izvodi, na cijev se stavlja kompresijski prsten. Izgleda kao široka pera i dolazi s priborom.
• Zatim je glavni dio spojnog elementa umetnut u cijev - bradavicu. Potrebno je osigurati da su sve gumene brtve, koje su predviđene za njegovo oblikovanje, bile na mjestu. Također ne zaboravite na prisutnost posebnog brtvenog prstena. Usput, potrebno je ne samo kao dodatno brtvilo, već i da metalni spoj i metalna mreža koja je dio cijevi ne dolaze u kontakt i ne korize.

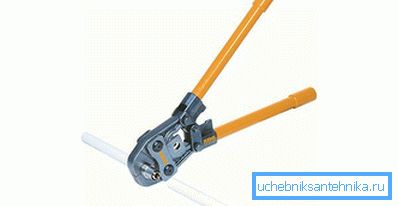

• Kada je spajanje spremno, možete nastaviti izravnim crimpingom. Za nju se mora koristiti poseban alat. To mogu biti električni ili mehanički press tongs. Električni alati ovog tipa mogu se naći samo u specijaliziranim organizacijama, tako da je opis njegova rada nepraktičan, no mehaničke press tongs su uobičajeni alat i preporučuje se za uporabu kod kuće. Kako bi ga uvukli u radno stanje, ručke se moraju zakrenuti za 180 stupnjeva, a zatim otvoriti radnu glavu, u koju morate umetnuti posebne brtvene navlake koje odgovaraju promjeru cijevi. Nakon toga je alat postavljen na vrh spojnice i pritiskanjem ručica spojka se uvlači oko cijevi i spojnica se umetne u njega. Zatim se ručka uzgaja na stranu i uklanjaju se press kvačice.

Kao rezultat opisanih postupaka dobiva se čvrsto, čvrsto i čvrsto povezivanje. Metoda je jednostavna za uporabu i univerzalna. Može se koristiti za spajanje cijevi koje bi trebale biti prerušene i koje se neće širiti. Spojni elementi ovog tipa dostupni su u širokom rasponu oblika i konfiguracija i mogu riješiti prilično širok raspon zadataka.

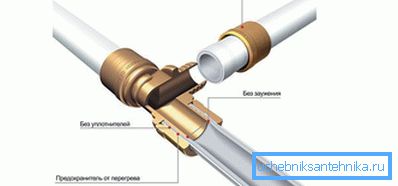

Klizni uređaji za tiskanje

Važno je napomenuti da gore opisana metoda spajanja metalnih i plastičnih cijevi nije jedina. Ovdje je vrijedno spominjati vezu uz pomoć tzv. Kliznih preša. Ova se metoda koristi u slučajevima kada je potrebna gustija i pouzdanija cijevna veza. U pravilu je to nužno ako je procijenjeni tlak u cijevima značajan. Bit procesa kao cjeline sličan je prethodnoj metodi, ali ima određene značajke.

• U početku se cijev također rezati na veličinu.
• Zatim se stavlja na crimp spojnicu.
• Zatim se kraj cijevi mora tretirati posebnim alatom nazvanim ekspander. Njegov posao je da će proširiti kraj dijela cijevi i rezultat će biti nešto poput utičnice.

• Nakon tih radova, u cijev se umetne spojnica.
• Nakon toga, zahvaljujući posebnom hidrauličkom prešanju, spojni prsten sklizne prema spoju. To samo po sebi će dati prilično čvrsto povezivanje.
• Posljednja faza rada je konačno pričvršćivanje zgloba, za koju se koristi poseban press crimping koji će stvoriti najjači i najžešći spoj moguće.

Kao u prethodnom slučaju, postoji mnogo vrsta spojnih elemenata pogodnih za ovu metodu. Na tržištu možete pronaći elemente različitih modifikacija i konfiguracija.

Savjet! Za rad s određenom vrstom proizvođača cijevi preporučuje se određena vrsta priključka, kao i dobro definirani modeli priključnih spojeva.

Među argumente u korist opisanih metoda povezivanja može se nazvati tehnološka jednostavnost rada i čvrsto, snažno i trajno povezivanje cijevi. Međutim, u pravednosti treba reći da postoje određeni nedostaci. Preciznije, nedostatak nije sama metoda povezivanja, već činjenica da ga upotreba zahtijeva upotrebu posebnog alata koji nisu svi. Stjecanje press krpelja za jednokratnu vezu teško je preporučljivo, ali možete pokušati unajmiti alat, a mnoge trgovine daju takve ustupke. Ostatak metode karakterizira samo pozitivna strana. Za cjelovito razumijevanje procesa možete vidjeti relevantne videozapise koji će vam pomoći razumjeti sve zamršene predmete.

video

Ovaj videozapis prikazuje proces cijevi crpljenja.

Još jedan videozapis koji će vam pomoći u vašem radu.
