Crijevozne cijevi cijevi: svojstva i primjene

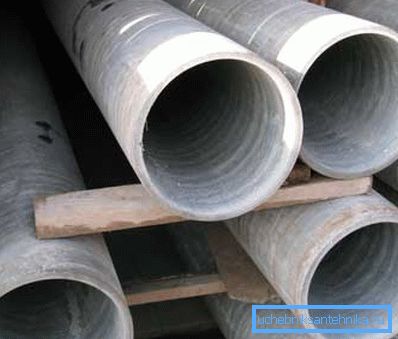

Korištenje krizotilnih cementnih cijevi u bilo kojem projektu prema GOST 31416-2009 je vrlo korisno, i tehnički i ekonomski - oni su vrlo izdržljivi (životni vijek je oko 25-50 godina) i, osim toga, 2-3 puta jeftiniji čelik, željezo i polimeri. Takve svijetle pozitivne kvalitete osiguravaju i tehnološke karakteristike samog krizolitnog cementa i značajke dizajna svih elemenata položenog cjevovoda. U nastavku ćemo pobliže pogledati ovo, a osim toga, pokazat ćemo i na temu videozapisa u ovom članku.

Opće informacije

sfera primjene

• Sadašnja GOST 31416-2009 uspostavlja i definira opće zahtjeve za tlačne i niskotlačne cijevi i spojke suhog promjera. Materijali za slobodni protok koriste se za kanalizacijske sustave, za kolektore raznih odvodnih sustava za regeneraciju zemljišta, za ventilacijske kanale (sustave ispušnih ventilacija), odvodnju u mrežama za grijanje, kao i za polaganje kablova i odvoda smeća.
• Krizonosne cementne cijevi i spojnice, dizajnirane za visoki tlak (s debelim zidovima) koriste se za opskrbu gradovima, gradovima i industrijskim poduzećima i poljoprivrednim kompleksima s toplom vodom na temperaturi od najviše 115 ° C gdje radni tlak nije veći od 1,6 MPa. Također se koriste za sustave odvodnje i ispušnih cijevi, pridružene drenaže, otpadne kanale itd.

Tehničke značajke

• Ne zahtijeva vodonepropusnost jer se apsolutno ne podliježe koroziji;
• To nije vodljivi materijal;
• Ne zahtijeva jaku toplinsku izolaciju - toplinska vodljivost crrizolinskog cementa je samo 0,8 kcal / (m * h * tuča) - uputa pokazuje da je 60 puta manja od čelika;
• Pri transportu hladne vode na zidovima nema kondenzacije;
• Koeficijent produženja temperature ovdje je 12 puta niži od čelika, stoga nema potrebe za postavljanjem skupih kompenzatora produljenja temperature - ovaj faktor daje odlične preporuke za polaganje kanala. Ispada da se u ovom slučaju cijena pada na sam materijal i na njegovu instalaciju zbog karakteristika dizajna plinovoda;
• Prilikom oblikovanja cijevi moguća su male pogreške u veličini, pri prijenosu vruće vode dolazi do deformacije (povećanja), ali to se kompenzira gumenim prstenima za brtvljenje spojeva;
• Otporno na vodu. U dodiru s vodom, materijal dobiva samo čvrstoću - stvrdnjavanje nastaje zbog fizikalno-mehaničkih svojstava crrizolinskog cementa;
• Pri transportu vode unutar mikroorganizama ne razvijaju se, tj. Cijevi ne prerastu. Stoga se ne pojavljuje dodatno hidrauličko otpor;
• Oni su otporni na agresivne alkalne i slabo kisele okoline;
• Korištenje krizotilnih cementnih cijevi na raznim mjestima zahtijeva smanjenje vremena gradnje po redoslijedu od 35-40%, smanjuje potrebu za građevinskom opremom za 50-55% i značajno smanjuje troškove rada radne snage.

Napomena. Cjevovodi slobodnih protoka crvena cementa u dokumentaciji su označeni kraticom BNT i spojnicama za njih - BNM ili polietilen MPT. Za tlačne cijevi kratica je BT ili TT, te za spojke - CAM ili TM.

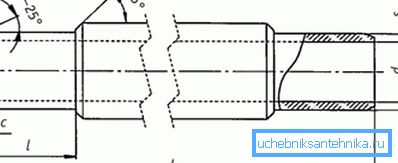

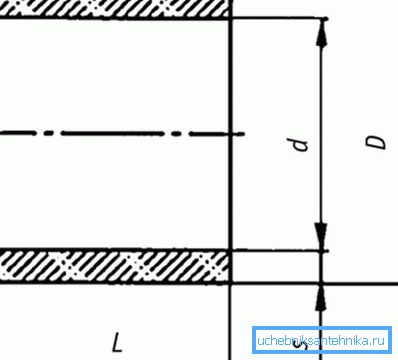

Tablica tehničkih značajki VT (GOST 31416-2009 prema OKP 578600)

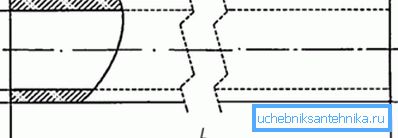

Tablica tehničkih značajki BNT-a (GOST 31416-2009 prema OKP 578600)

polaganje

Instalacijski radovi s vlastitim rukama ili na poslu, bilo da se radi o grijanju, melioracijskom kanalu, kabelskom upravljanju, kanalizaciji itd., Izvode se gotovo u istoj liniji. Ovo je kopanje rovova, transport cijevi s spojnicama na mjesto, preliminarni pregled za integritet, postavljanje svih elemenata u rov, još jedan pregled, propusnost i / ili nepropusnost (ovisno o namjeni) i popunjavanje rova.

Cijevi se ne postavljaju izravno na dno rovova - tamo se predfabricira podloga od prosijane zemlje ili pijeska, s minimalnom visinom od 50-60 mm, što omogućuje ravnomjerno raspoređivanje tereta na čitavom području.

U svakom slučaju, polaganje se vrši pod nagibom, koji zauzvrat ovisi o promjeru cjevovoda (preko 200 mm - 3-4 mm po linearnom metru), ako na tlu nema prirodnog nagiba, tada se postavlja u procesu kopanja rova. Takav nagib potreban je ne samo za kanalizaciju slobodnog protoka, već i za suhe staze - naposljetku, sigurno će biti vlaga koja može teći u jednom smjeru.

Napomena. Tijekom prijevoza i montaže svih cijevi azbestno-cementno-krizotilnog cementa potrebno je glatko pomicati cijevi, bez oštrih udara i udaraca, bez obzira na to kako se polaganje izvodi - s dizalicom ili ručno.

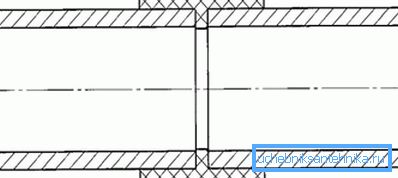

Načini povezivanja BNT-a

Kod montaže plinovoda slobodnog protoka krizotilnog cementa u suhu tlu, koristite polietilenske spojeve MPT, koje imaju unutarnju pregradu za spajanje krajeva. Za MPT spoj, treba ga držati u vrućoj vodi, poželjno do 100 ° C, tako da se malo povećava i postaje plastična (također se grije s puhaljkom).

Zagrijana spojnica se stavlja na cijev, tako da se na kraju ostavi s pregradom, a zatim se kraj druge cijevi umetne tamo dok se ne zaustavi - nakon što se plastika hladi, veza se može smatrati spremnom.

Pri montaži na svim ostalim tlima koristi se krizotilna cementna nenaplačna spojnica (BNM). Njihova instalacija može se izvesti bez materijala za lijepljenje, ako je svrha BNM samo za održavanje ravne linije, ali u svim drugim okolnostima koriste se različiti bitumeni, mastici ili cementni pijesak za prianjanje.

Bitum se smatra najpouzdanijim za snop - ulijeva se u rukav u vrućem (rastaljenom) stanju u rupama na istoj liniji.

Prije spajanja na rubove BNT-a, oni označavaju položaj BNM-a - tako će se postaviti nakon završetka instalacijskog rada, a zatim staviti spojku duž tih oznaka, a kako bi se usredotočio - stavite drvne sječke oko perimetra. Potrebno je ostaviti ugradni razmak od 3 mm do 5 mm između cijevi, gdje će se ljepilo kasnije probiti - to će također poslužiti kao brtvilo i pufer.

Kako bi se brtvio jaz, pored otopine veziva, žicu se guraju u prorez - konoplja, krpe ili krpe, odstupajući od ruba oko 1/3 udaljenosti od dužine rukavca na kraju. Nakon toga, rastopljeni bitumen počinje se sipati u jednu bušenu rupu i to sve dok ne počne strujati iz druge rupice - to će značiti da je šupljina napunjena do kapaciteta.

Nakon lijevanja, spoj mora ostati stacionaran da bi se otvrdnuo bitumen i temperatura bi trebala biti prirodna, a rubovi zgloba moraju biti zataljeni, na primjer, omatanjem široke trake od 50-70 mm.

U slučajevima kada se kao vezivo koristi cementni pijesak, rupa u spoju nije bušena - jednostavno se stavlja preko smjese postavljene oko perimetra. Rubovi u ovom slučaju također se približavaju rješenju.

W metode montiranja

Ovisno o radnom tlaku, tlačne cijevi su razvrstane u dvije skupine: a) za vodene cijevi, koje uključuju oznake VT6, VT9, VT12, VT15; b) za toplinske cjevovode: TT3, TT6, TT9, TT12, TT16.

Tablica klasifikacije

Za ugradnju visokotlačnih cjevovoda od krizotilnog cementa za spajanje primjenjuju se spojke sličnog materijala, koji se aktiviraju prema načelu samokonsolidacije. Dakle, za radni tlak od 6 kgf / cm², 9 kgf / cm², 12 kgf / cm² i 15 kgf / cm² Koriste se spojnice za dva ili četiri utora za brtvene prstenove. Ali za toplinsku cijev s radnim tlakom od 16kgs / cm² proizvesti posebne, dulje spojke, u kojima su dva žljebova nešto šira od uobičajene.

Fragmentarna slika na vrhu prikazuje spojnu spojnicu visokotlačnih cijevi krizotilnog cementa. Gumeni prstenovi za brtvljenje zgloba dobavljaju proizvođač zajedno s spojnicom, bez obzira na to tko ih proizvodi - samu postrojenja ili neku drugu tvrtku.

Ugradnja visokotlačnih cjevovoda može se provesti na dva načina - pod zemljom i iznad zemlje - postavljanje kanala i kanala, a druga opcija se provodi na račun podrške određene visine. Najpopularnije se može nazvati podzemnom instalacijom - prvo, ovo je najbolje estetsko rješenje, a drugo, upotreba u potpunosti svih pozitivnih tehničkih značajki materijala.

U slučaju instalacije bez kanala, postoje značajna ograničenja, na primjer, ne možete napraviti polaganje preko cesta, tramvajskih linija, željezničkih pruga, stambenog sektora i tako dalje.

Vanjska brtva zauzima puno korisnih prostora, ali u nekim je slučajevima jednostavno nemoguće odbiti ga zbog tehničkih razloga i postavljaju se na posebne nosače, tzv. Smještaj, koji stoje na obje strane, a čelična trakica se međusobno pričvršćuju.

Najčešće se takvo polaganje provodi na području industrijskih poduzeća, izvan grada i, u ekstremnim slučajevima, uz kuće, između pločnika i kolnika.

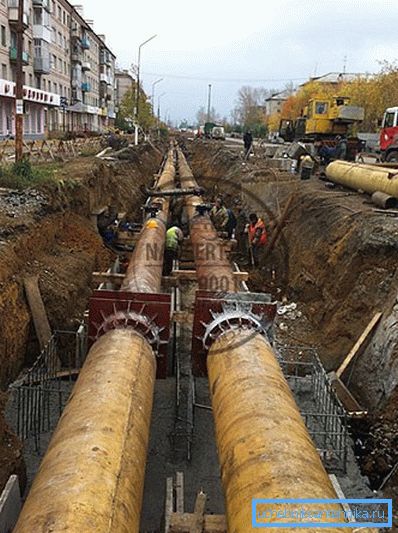

U slučaju cisterne, podzemne instalacije, visokotlačne cijevi krizotilnog cementa su složene upravo onako kako su bez pritiska - na podlogu prosijane zemlje ili pijeska. Ali u onim situacijama kad se čelični cjevovod rastavlja i zamijeni s krizotilnim cementom, često ostaju ladice koje se mogu ponovno upotrijebiti.

Napomena. Ponekad možete čuti pitanje, koja je razlika između krizotilnog cementa i azbest-cementnih cijevi? Zainteresirane osobe mogu se uvjeriti - ovdje nema razlike, to je jedan i isti materijal.

zaključak

Nakon što ste pročitali ovaj članak i gledali videoisječak, zasigurno ste razumjeli što su krizotilne cementne cijevi i za koje se svrhe koriste. U kućanstvu se obično koriste za sipanje stupova (pile) temelja kao kućište, kao i za stupove, na primjer, za ogradu ili luk grožđa.
