Dimovodna cijevi od nehrđajućeg čelika: ono što je i kako ga

Dimnjačar samo na prvi pogled može se činiti jednostavnim i nevažnim dizajnom. Zapravo, ne samo normalno funkcioniranje peći, već i potpuno uklanjanje ugljičnog monoksida ovisi o njegovu pravilnom radu. Što se tiče instalacije, dimnjak od nehrđajućeg čelika može se instalirati ručno, ali treba uzeti u obzir neke važne detalje.

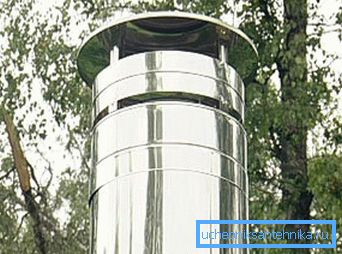

Fotografija dimnjaka od nehrđajućeg čelika.

Mogućnosti dimnjaka od nehrđajućeg čelika

Prvo morate razgovarati o najjednostavnijoj verziji - o cijevima s jednim slojem od nehrđajućeg čelika.

Debljina stijenke u takvim strukturama varira od 0,6 do 2 mm i odabrana je ovisno o vrsti goriva i duljini sustava.

  • Takve konstrukcije mogu se montirati samo u izoliranim prostorijama.. Često su postavljeni izmjenjivači topline ili tekućine za grijanje vode ili zgrada.

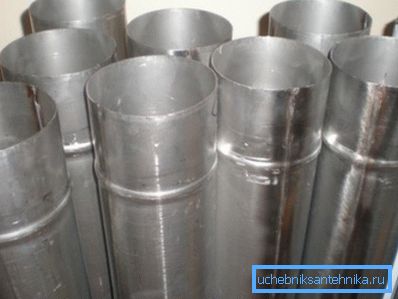

Jednoslojni proizvodi.

Važno: čak i uzevši u obzir činjenicu da je cijena jednoslojnih cijevi znatno niža, strogo je zabranjeno instalirati ih na ulicu ili na strop. Zbog razlike u temperaturi, unutarnja struktura će brzo rasti čađu. Vani, veliki problem je rješavanje kondenzata na površini dimnjaka i kao posljedica vlage susjednih materijala.

Savijanje valovitog cjevovoda.
  • Crijevo od nehrđajućeg čelika valovite cijevi se koristi rjeđe.. Prvo, kao u gore opisanom slučaju, ovaj dizajn može se instalirati isključivo u toplim sobama. Drugo, tijela kontrole jako ne vole valove u sustavima za dima, a stručnjaci preporučuju upotrebu tvrdih segmenata kad god je to moguće.
  • Najpopularnije na ovom tržištu su dizajni tzv. Sendvič cijevi.. Sendvič cijevi od nehrđajućeg čelika za dimnjake su 2 cijevi različitih promjera, a prostor između kojih je ispunjen izolacijom otpornih na toplinu.

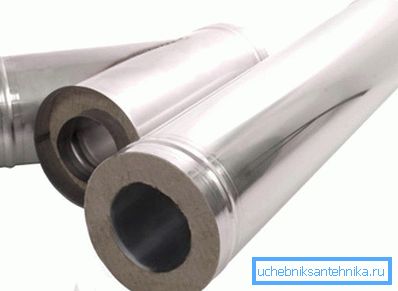

Dimovodna cijev od nehrđajućeg čelika izolirana.

Suptilnosti izbora i ugradnje struktura

Jednostavno je ugraditi dimnjak od nehrđajućeg čelika sam po sebi, ali je važno to ispravno, uzimajući u obzir sve norme. Kako se kasnije ne biste vratili.

Odaberite čelik

  • Nehrđajući čelik 430 izravno za dimnjak uklapa se slabo. Dobro podnosi vlažnost, ali kapljice temperature nisu poželjne za to. Stoga se ovaj brand koristi za proizvode sendvičastih sendviča.
  • Za klasične štednjake i kamine, robna marka 409 je prikladnija.
  • Marka 316 ima dobru kiselinu i druge kemijske učinke. Njegova uporaba je poželjna prilikom uređenja dimnjaka za plinske kotlove.
Raspon proizvoda.
  • Čelik ocjena 304 zapravo je ekvivalent proračuna marke 316. Gotovo u potpunosti kopira sve karakteristike marke 316, ali je cijena niža.
  • Čelične ocjene 316i ili 321 smatraju se najčešćim, njihova granica temperature je 850 ° C. Međutim, oni imaju dobru otpornost na kemijski aktivne spojeve.
  • Cijevi od nehrđajućeg čelika od čelika 310S smatraju se elitnom. Kombinirajući sve prednosti navedenih razreda, ovaj metal je u stanju izdržati temperature do 1000 ° C.

Savjet: ako se za uporabu peći koristi ugljen za koksiranje, tada će najbolji dimnjak od nehrđajućeg čelika 310 S biti najbolji.

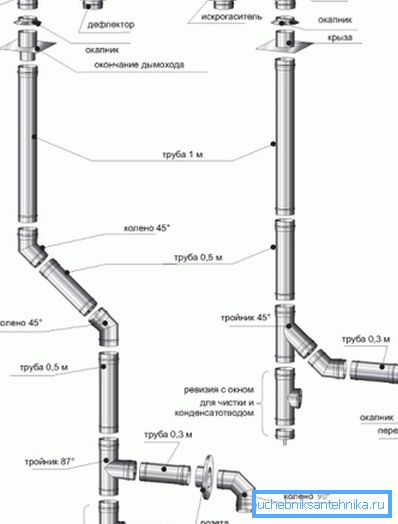

Varijacije montažnog dizajna.

Stope instalacije

Kako bi se osiguralo normalno nacrt dimnjaka, njegova visina mora biti najmanje 5m. Duljina profila postavljenih vodoravno ili koso ne bi trebala prelaziti 1 m. U idealnom slučaju, poželjno je općenito ugraditi dimovodne cijevi od nehrđajućeg čelika bez savijanja.

Prema standardima, zabranjeno je postavljanje takvih konstrukcija u neprijavljene prostorije ili na otvorenom prostoru bez toplinske izolacije.

Instalacijski priručnik preporučuje posebnu pažnju posvećenu instalaciji cijevi iznad krova:

  1. Ako je krov ravna, cijev bi trebala porasti iznad ne manje od pola metra.
  2. Isto pravilo vrijedi i za koso krov, kada je greben manji od jednog i pol metra.
  3. Ako se od konstrukcije do grebena kosog krova od jedne i pol do 3 m, cijev za rezanje bi trebala biti nešto veća ili barem na razini grebena.
  4. Na velikim površinama, gornji dio strukture trebao bi biti iznad 10? od razine horizonta duž grebena.
  5. Ako su pomoćne komore pričvršćene na glavnu zgradu zgrade, onda bi dimnjaci od nehrđajućeg čelika trebali biti podignuti iznad grebena gornje građevine kompleksa.

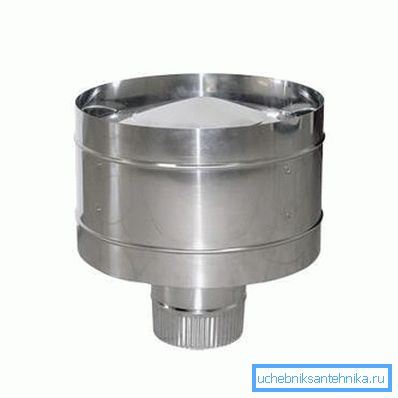

Krovni otvor za iskra.
  • Ako su krovni ili unutarnji preklopnici opremljeni zapaljivim građevinskim materijalima, u sustav treba ugraditi odvodni sustav.
  • Čak i za toplinski izolirane strukture sendviča, udaljenost od njih do međufaznih stropova mora biti najmanje 200 mm.
  • Cijevne priključne cijevi ne smiju biti u monolitnim strukturama, uz minimalnu udaljenost od priključne stanice do zidova ili podova od 70 cm ili više.
  • Dimnjaci od nehrđajućeg čelika umetnuti su jedan u drugi, tako da postoje 2 osnovna pravila.
  • Na nagnutim ili horizontalnim sekcijama, crta se montira "dimom", tako da plinovi pobjeđuju bez prianjanja na spojeve.
  • Vertikalni dijelovi se montiraju "kondenzatom" tako da vlažnost teče kroz cijev bez ulaska u zglob.
  • Bez obzira koliko priključaka i adaptera u sustavu, niti jedan od njih ne bi trebao biti manji od izlaza iz peći ili kotla. U ovom slučaju, dimnjak ne može imati više od 3 okretaja.
  • Za prolaz dijela međusobnog preklapanja koriste se posebne kutije koje se pune ekspandiranom glinom ili nekom drugom izolacijom otporne na toplinu.
Izlazna cijev preko grebena krova.

Nekoliko riječi o samoj instalaciji

Kao što je ranije spomenuto, ako je put dimnjaka pažljivo promišljen i bez ikakvih nedostataka, sve dozvole se dobivaju u odgovarajućim slučajevima, instalacija dimnjaka cijevi od nehrđajućeg čelika neće biti teško. U biti, ovo je konstruktor koji će jednostavno biti elementaran.

Važno: sve šavove i zglobove treba biti pepeljast i zapečaćeni posebnim spojem, može izdržati temperaturu do jedne i pol tisuće stupnjeva i nalazi se u bilo kojoj specijaliziranoj trgovini.

Ako je konstrukcija postavljena na vanjsku stijenku zgrade i pričvršćena na zid, nosači se postavljaju na udaljenosti od najviše 2 m. Na mjestu prijelaza sustava kroz zid, montirana je posebna nosač, koji je opremljen odjeljkom za skupljanje kondenzata.

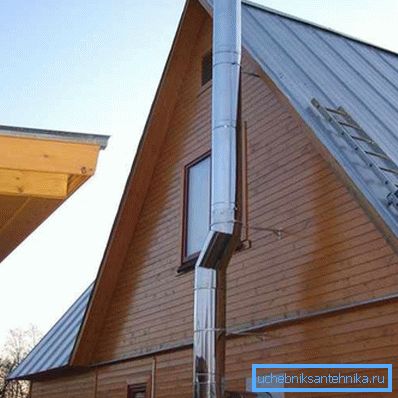

Montaža na nosače.

Za unutarnju montažu, glavna pozornost treba posvetiti prolazu kroz strop i pričvršćivanje na krovu. Vodeći proizvođači proizvode specijalne kutije za prilagodbu, ali čak i ako nisu tamo, to nije teško učiniti tako nešto vlastitim rukama. Sam kutija je napunjena toplinskom izolacijom.

Pri prolazu kroz nagnut krov, imajte na umu da je rupa eliptična. Ako vam je teško napraviti takav adapter, onda je bolje kupiti serijski, visokokvalitetan model. Povlačenje cijevi od nehrđajućeg čelika za dimnjake kroz krov vrši se u sredini između potpornih greda krova, tako da postoji mjesto ispod prijelaznog kanala.

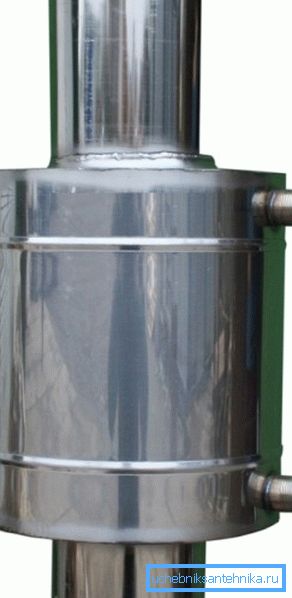

Izmjenjivač topline na jednoslojnoj cijevi.

Na krovu je također važno osigurati pouzdanu vodonepropusnost kako ne bi došlo do propuštanja na mjestu spajanja. Sada se proizvodi cijevi s zaštitnom suknjom, cijena takvog uređaja je dostupna i bit će korisna za kupnju.

Cijela je struktura okrunjena suncobranom koji štiti od oborina, često ima smisla staviti iskra na ovom mjestu. Zaštita od požara nikada nije bila suvišna.

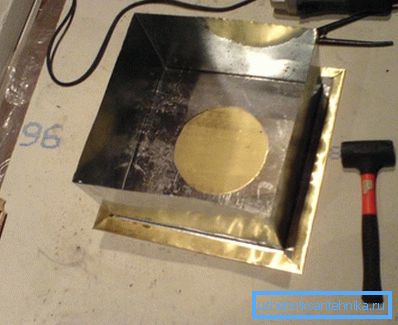

Kutija za međuslojeve.

Video u ovom članku pokazuje neke od suptilnosti instalacije dimnjaka.

zaključak

Dimovodne cijevi od nehrđajućeg čelika su prikladni i visoko kvalitetni elementi koji se lako mogu montirati vlastitim rukama. Neprestana prednost takvih struktura je i dalje mogućnost vanjskog postavljanja na zid ili kao samostalni sustav za uklanjanje dima.

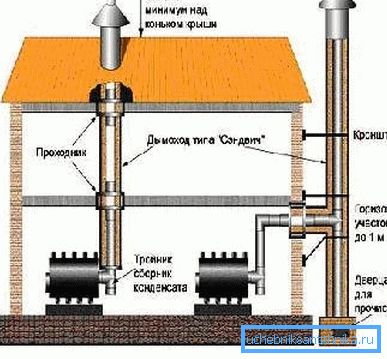

Unutarnje i vanjske opcije za uređenje dimnjaka.
