Distribucijski razvodnik za kućno grijanje

Neovisno zagrijavanje privatne kuće korisno je, ali samo ako je dobro regulirano. Ponekad se dogodi da su uzeli visokokvalitetni kotao, a ožičenje je pravilno lemljeno, i nije bilo dovoljno topline u kući.

Često je uzrok ovog dosadnog nesporazuma nedostatak distribucijskog cjevovoda, koji se može kupiti ili izraditi ručno, ali je nemoguće racionalno distribuirati grijanje u srednjim i velikim vikendicama.

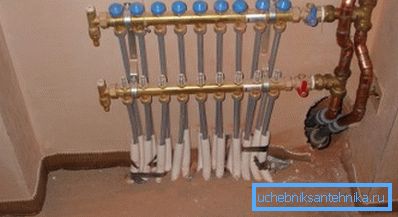

Fotografija lokalnog distributera s cirkulacijskom pumpom.

Zašto instalirati kolekcionara

Nakon osnovnog tehničkog obrazovanja lako je usporediti jednostavne stvari. Promjer mlaznice koji izlazi iz kotla često je mnogo manji od zbroja promjera cijevi koji se protežu na svaku točku. Neki to pokušavaju nadoknaditi instaliranjem snažne cirkulacijske crpke, ali svaki sustav ima maksimum, a ako ga ignorirate, sustav neće uspjeti ili će se potrošnja goriva dramatično povećati.

Da bismo to učinili jasnijim, pogledajte primjer. Izlaz većine zidnih kotlovnica za grijanje plina je?

Pretpostavimo da se hrani 3 boda:

  1. zidni radijatorski sustav;
  2. indirektni kotao za grijanje;
  3. kontura topli kat.

Ulazna cijev za svaku točku ima poprečni presjek od 1 inča. Očito, cijev u? neće moći u potpunosti osigurati cijevi od 3 inča, jednostavno nema dovoljno rashladnog sredstva.

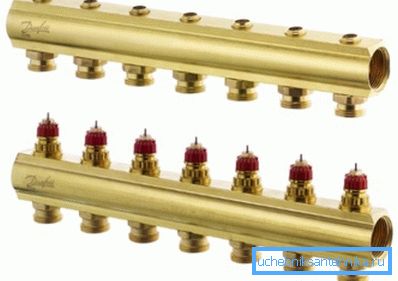

Tvornica mesinga kolektora.

Postoje slučajevi kada radijatorsko ožičenje radi normalno, ali samo do trenutka uključivanja toplog poda. Nakon toga, radijatori su malo topli i pod ne zagrijava. Snažniji kotao nije opcija, već u većini slučajeva dovoljno je ugraditi razdjelni razvodnik sustava grijanja.

Uređaj i načelo rada

Možda ste već primijetili da se cijena distributera može vrlo mijenjati. To ovisi o mnogim čimbenicima, ali načelo rada i opći uređaj jedinice su isti u svim modelima.

Kako grijača

Zapravo, distributer je srednji spremnik u kojem se sakuplja rashladno sredstvo prije nego se otpusti u sustav. Ako je objasnite na prstima, zamislite barelu u kojoj je napravljeno nekoliko rupa, a na svakoj rupi postavljena je slavina. Sada možete regulirati protok tekućine iz slavine.

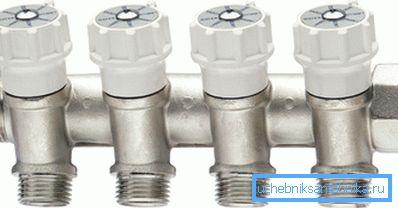

Ventili za podešavanje tlaka.

Naravno, rekli smo pretjerano, u stvarnosti, razdjelna češljačka jedinica je mnogo složenija. Da bi sustav mogao raditi jasno, jedan majčinski kapacitet s ugrađenim ulazima nije dovoljan.

Ovdje se također ugrađuju ventili, ventili za zatvaranje za odzračivanje zraka, termometri za regulaciju rashladnog sredstva i tlakoni. U ozbiljnim sustavima, osim opće cirkulacijske crpke, na svakoj grani može se instalirati posebna crpka.

Osim toga, puni kolektor se sastoji od najmanje 2 spremnika. Jedan češalj je odgovoran za protok rashladnog sredstva, a drugi ima funkciju kontrole povratka. Kao rezultat toga, moguće je prilagoditi brzinu protoka rashladnog sredstva za svaku granu, plus, ako je potrebno, grana se može potpuno isključiti.

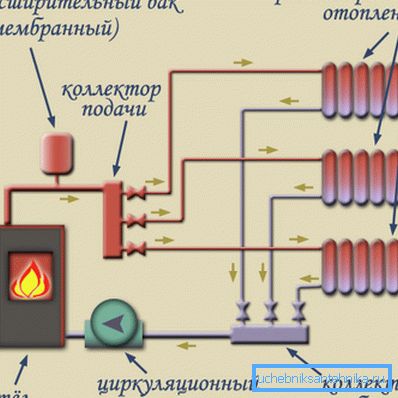

Opća shema ugradnje ventila.

Dvije vrste ventila

Moderni distributeri su konvencionalno podijeljeni u 2 glavna tipa, razlikuju se prvenstveno u svrhu iu veličini.

Prva kategorija jedinica namijenjena je ugradnji snažnih sustava grijanja u prilično velike zgrade. Takav razdjelni razvodnik sustava grijanja ugrađen je u kotlovnicu i ima 2 češlja s volumenom čiji poprečni presjek može započeti od 100 mm i više.

Oprema u kotlovnici.

Dodatna cirkulacijska crpka za sustav grijanja ugrađena je na svaku mlaznicu češlja za opskrbu, uz ventil za zatvaranje. Povratna cijev, u pravilu, dovršena je samo s zaustavnim ventilima. Značajka takvih sustava je prisutnost tzv. Hidrauličkih strelica.

Hydroarrow omogućuje glatko, bez iznenadnih kapi, distribuirati rashladnu tekućinu između različitih krugova grijanja. Jednostavno je cijev s velikim promjerom s nekoliko vodova. Instalacijski priručnik također ne uzrokuje poteškoće, u stvari, između pregradnih i povratnih češera postavljen je kratki spoj.

Drugi tip je lokalni sustav dizajniran za grijanje malog prostora, jednokrevetne sobe ili blok. U osnovi se krug opreme ne razlikuje. Kao iu prvom slučaju, ugrađuju se 2 češlja, hrane i natrag.

No, ako su distributeri za kotlovnicu dizajnirani da potpuno zamijene hladnu tekućinu s vrućim, lokalni uređaji samo miješaju toplom i hladnom vodom i vode ga u sustav.

Lokalni distributer za podno grijanje.

Funkciju hidrauličkih strelica često se provodi pomoću dodatne cirkulacijske crpke. Koji zbog razlike u temperaturi, na poslu bilježi toplom vodom i, miješajući ga s hladnom vodom, pokreće ga u sustav. Na prvi pogled, cijela se struktura može činiti nepotrebno kompliciranom, ali je to dizajn koji omogućuje optimalnu raspodjelu topline u kući.

Važno: Gornji dizajn namijenjen je velikim sustavima. Za malu kućicu, te poteškoće su nepotrebne, postoji samo jedan lokalni sustav za 3 - 5 grana.

Hidroarm s mjeračem tlaka.

Savjeti za samostalno postavljanje

Distribucijski razvodnik grijanje vlastitih ruku za jednostavno prikupljanje. Kao što ste već shvatili, sam dizajn je prilično jednostavan i jednostavan.

Cijelo pitanje je koliko dodatnih funkcija želite izgraditi u svoj sustav.

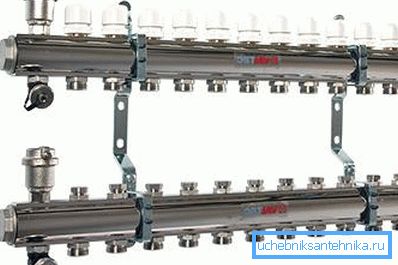

Čelični češalj.
  • Ako govorimo o distributeru koji je namijenjen za ugradnju u kotlovnicu, tada bi te konstrukcije trebale biti konstruirane za stalnu, dovoljno visoku temperaturu i pritisak.. Izdržati takva ispitivanja mogu samo metal. Stoga će za dizajn takvih sustava biti potrebno električno zavarivanje i sposobnost kuhanja prirodno.
  • Konfiguracija same majčinske cijevi, na kojoj će se temeljiti izlazi na sustav, nije mnogo važna. Ali iz iskustva možemo preporučiti uporabu cijevi od kvadratnog ili pravokutnog dijela. Krug se također može koristiti, ali je teže označiti i kuhati.
  • Lokalni sustav nema takve stroge zahtjeve, pa se može sastaviti od pristupačnijih materijala.. Trenutačno su polipropilenske cijevi i spojnice najprikladnije za samonastavljanje u obrtničkim uvjetima. Voda za lemljenje može se iznajmiti, škare se mogu kupiti, a upute za instalaciju su dostupne svima.

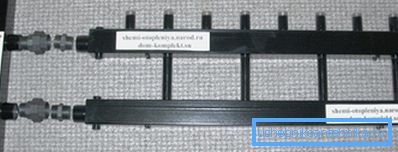

Jedinica od četvrtastih cijevi.
  • Trebao bi početi s proizvodnjom hidrauličkih strelica. Kao što je ranije spomenuto, za to je prikladna obična cijev čiji promjer premašuje 3 puta promjer radne cijevi, priključen na obje strane. U hidrauličnoj iglu napravljene su 5 boda, prvo od gore za krvarenje zraka, sljedeća dva su za spajanje kotla. Preostali par služi za povezivanje umora.
  • Distributivni izlazni i povratni češalj izrađeni su apsolutno identični.. Jedina razlika može biti u mjestu mlaznica. Ako u objema češaljima cijevi pomiču gore ili dolje, onda ih je bolje organizirati u uzorku šahovnice. Jednostavno rečeno, igle gornjeg češlja moraju se pomaknuti za pola raspona u odnosu na donju strukturu. Zato će biti prikladnije spojiti cijevi.

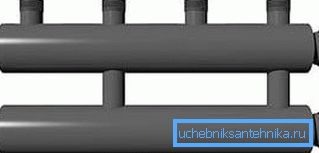

Distributer od okruglih cijevi.

Savjet: ako imate dobar set alata, veliku želju i zlatne ruke, a zatim lemljenje distribucijskog razdjelnika grijanja vlastitim rukama nije teško. No, često je puno isplativije i brže kupiti zasebno sve detalje konstrukcije i sastaviti ih na gradilištu, bit će mnogo jeftinije nego uzeti skupštinu kao skupštinu.

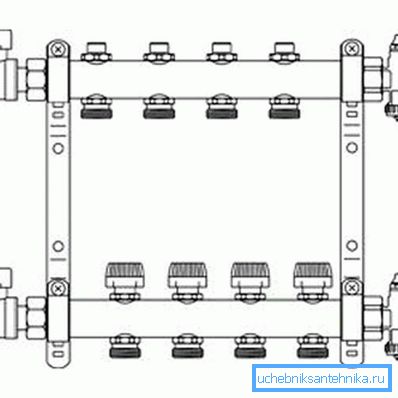

Shema montažnih češlja.

Na videu možete pronaći potpune informacije o temi sakupljača grijanja.

zaključak

Prije kupnje ili projektiranja uređaja s vlastitim rukama, trebali biste izračunati karakteristike sustava za vašu posebnu sobu. Sakupljač, napravljen rezervom, neće uzrokovati štetu, ali ako pogriješite u manjem smjeru, onda će sav posao biti uzaludan. Stoga, ako ste sami daleko od inženjeringa topline, bolje je naručiti izračun profesionalcu, cijena takvih usluga nije velika, ali pogreška može koštati više.

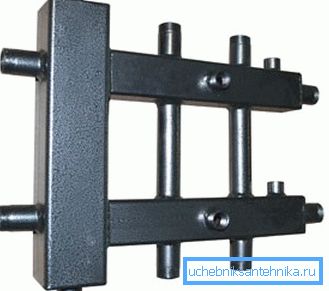

Razvodnik s integriranom hidrauličkom iglom.
