Electrowelded tube: tehnički parametri i opseg

Zahvaljujući razvoju znanosti o zavarivanju, tehnologija zavarivanja metala dostigla je novu razinu. Električno zavarene cijevi su postale mnogo manje od vruće valjanih ili bešavnih izvedbi. Međutim, zavarena proizvodnja je manje intenzivna, stoga je cijena dobara napravljena korištenjem električnog zavarivanja znatno niža.

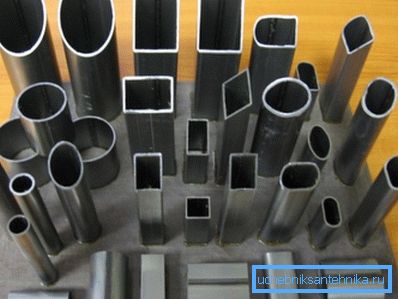

Raspon električno zavarenih cijevi nije ograničen samo na cilindrični oblik, ne postoji manje opsežan smjer proizvodnje različitih tipova profilnih konstrukcija. Cijevi proizvedene uz pomoć električnog zavarivanja proizvode se od tradicionalnih ugljikovih čelika i legiranih razreda. Nehrđajući čelik se ne manje koristi u proizvodnji.

Gdje se ovaj materijal primjenjuje

• Zahvaljujući razumnoj kombinaciji cijene i kvalitete, električni zavareni proizvodi nas okružuju posvuda. Oni čine osnovu svih sustava vodoopskrbe i plina koji se trenutno nalaze. Osim toga, gotovo svi kućanski uređaji, od usisavača do sportskih simulatora, čak i auto moraju imati cijevi sa elektrolizom u svom dizajnu.

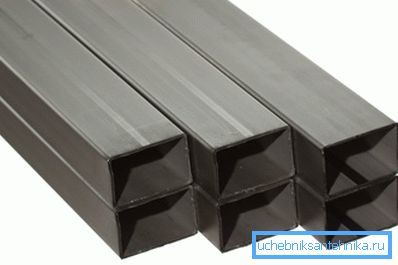

• Posebno mjesto u proizvodnji zauzima metalne elektrodežirane konstrukcije dizajnirane za potrebe gradnje.. Zajedno s tradicionalnim armiranim betonom, bez ozbiljnih modernih konstrukcija, bez četvrtastih i pravokutnih zavarenih cijevi. Često oni čine osnovu okvira bilo koje moderne zgrade visokih zgrada.
• Svi moderni paviljoni i razne izložbene dvorane izrađene su od takvih struktura.. U gradskim tržištima bilo koji trgovački šator ili štand temelji se upravo na svjetlosnim zavarenim okvirima. Bez modernog staklenika u kućici moguće je zamisliti bez čvrstog okvira izrađenog od profiliranih zavarenih metalnih konstrukcija.

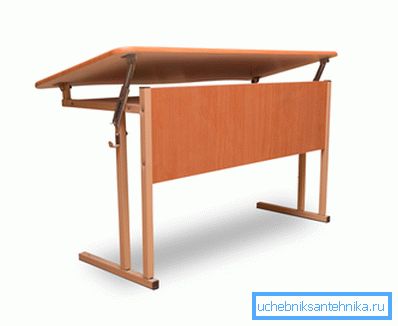

• Svatko od nas sjedio je za stolom u školi, na uredskom stolu ili na stolicama u kafiću grada, a trenutačno okviri svih takvih namještaja izrađeni su od zavarenih šupljih laganih konstrukcija.

Koje su vrste proizvoda

Cijelo ogromno more ovog proizvoda regulirano je GOST-om za električno zavarene cijevi. Za svaku industriju i područja razvili su svoje vlastite regulatorne dokumente, ali većina postojećih područja usredotočuje se na tehničke karakteristike električno zavarenih cijevi prema GOST 10704 91.

Varijacije šavova

Strukture povezane električnim zavarivanjem također nisu svejedne, stručnjaci dijele dvije zajedničke tehnologije spajanja, to su proizvodi s ravnim i vijčanim šavovima (pročitajte i članak Čelični zavareni uzdužni cjevovodi - vrste i značajke).

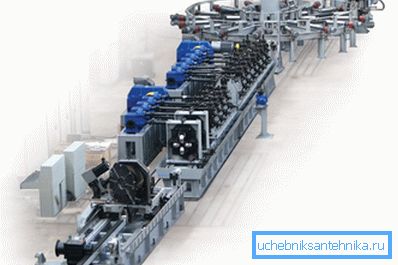

Tehnološki proces u kojem se rabi ravna ili paralelna šava je isplativiji. Ova vrsta spoja u smislu troškova proizvodnje i organizacije samog procesa proizvodnje je mnogo jeftinija od konkurencije.

To je uzrokovano činjenicom da veza radi paralelno s osi strukture u jednoj liniji. No, tehnički podaci takvih cijevi ne dopuštaju rad pri visokom unutarnjem pritisku i visokim temperaturama, pa se stoga široko koriste u izgradnji tehnologija i proizvodnji okvira.

Zavarivanje spirala ili spirala zglobova mnogo je bolje, a posebno se koristi za proizvodnju debelih zidova velikih promjera. Većina plinovoda i vodovodnih cjevovoda opremljeni su samo takvim cijevima. Istovremeno, spoj je ušiven, jer se elektroda za zavarivanje kreće duž kompleksnog spiralnog puta.

Također treba napomenuti da takve strukture mogu biti načinjene vrućim i hladnim oblikovanjem. Hladno oblikovanje je češći, budući da su ove metode proizvedene od tankih zidova, što znači da je težina cijevi s elektroweldedom mnogo manja.

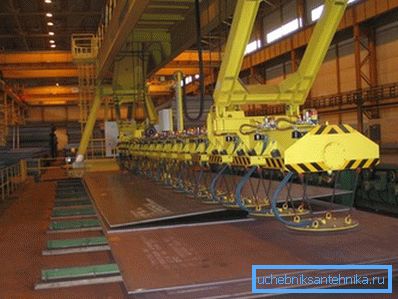

Tehnološka oprema za proizvodnju vrućeg oblika zahtijeva velika područja i značajnu potrošnju energije. Na taj se način izrađuju volumetrijske cijevi s velikim promjerom debelih zidova.

Važno: tehnologija proizvodnje voda i plinskih proizvoda, skraćeno VGP, nije mnogo drugačija od električne. Formalna razlika između VGP cijevi i električno zavarene cijevi je da se koristi za instalaciju internih komunikacija. Električne zavarene konstrukcije su uobičajene na glavnim vodovodnim i plinskim cjevovodima.

Proizvodi od nehrđajućeg čelika

Od nehrđajućeg čelika općenito i posebno proizvedenih cijevi imaju jedinstvene karakteristike performansi. Ovi proizvodi izrađeni su isključivo metodom vrućeg oblikovanja. To je uzrokovano činjenicom da nehrđajući čelik i legirani čelici pripadaju materijalima visoke čvrstoće, bez predgrijavanja, neće se moći savinuti kvalitativno.

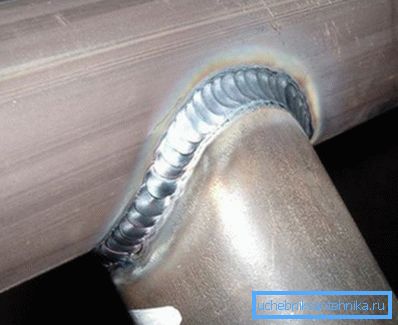

Tehnologija zavarivanja ovog materijala je također različita od tradicionalnih. Svi takvi metali su kuhani argonskim zavarivanjem. U uvjetima proizvodnje, lim se spaja u posebne komore ispunjene inertnim plinom, što osigurava visoku kvalitetu šava.

Vruće oblikovanje, nakon čega slijedi puštanje u rad i čišćenje omogućuje proizvodnju visokokvalitetnih cijevi koje se ne mogu vizualno razlikovati od krutih valjaka.

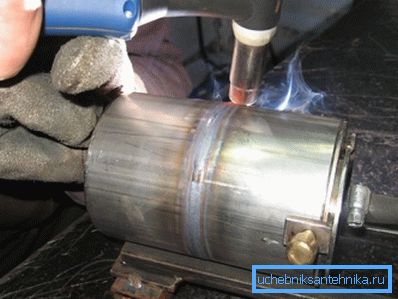

Savjet: ako postoji vlastiti rukopis za zavarivanje željeznih metala, a u prisutnosti stroja za zavarivanje, operacija je vrlo pristupačna u rukopisnim uvjetima. Ali za svladavanje argonskog zavarivanja od nehrđajućeg čelika bez inteligentnog mentora i posebne opreme neće uspjeti.

Aluminijski metali i nehrđajući čelik razvrstani su prema posebnim regulatornim dokumentima. Tradicionalno se koristi GOST 9941 81 za električno zavarene nehrđajuće cijevi, prema kojima se certificiranje proizvoda provodi praktično na cijelom području bivšeg saveza.

Važno: uz gore navedeni regulatorni dokument, postoji i GOST 9940 81 za nehrđajuće električno zavarene cijevi. Ovaj standard regulira kvalitetu besprijekornih dizajna. Šav u njima "role" na mlinovima koji formiraju vrelinu i nije vizualno vidljiv.

Nekoliko riječi o težini

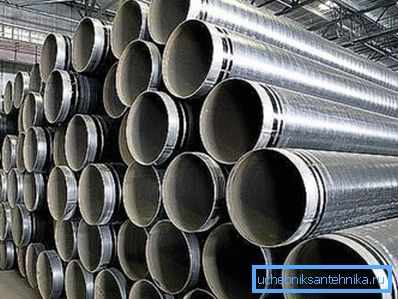

Podaci o težini električno zavarene cijevi važni su pri kupnji i transportu ovog proizvoda. Osim toga, većina trgovinskih organizacija specijaliziranih za prodaju ovog proizvoda oslobađa ga po težini.

U svakom dokumentu označena je težina 1 metar elektrofuzijske cijevi. Ova numerička vrijednost omogućuje kratko vrijeme za izračunavanje ukupne mase cijele serije robe ili opterećenja na nosivim strukturama tijekom instalacije.

U priloženim dokumentima za robu uvijek navesti ove podatke. Težina bilo kojeg proizvoda ovisi o gustoći legure iz koje je izrađena, geometriji presjeka i debljine stijenke.

Najlakši način za izračun sada je korištenje posebnih programa, online kalkulatora, koji će brzo donijeti rezultat. Ali, ako nisu na raspolaganju, možete upotrijebiti tablice asortimana za ovaj proizvod, koji se mogu naći u odgovarajućem GOST-u. Ako proizvodi nisu standardni, uzima se parametar najbliži željenom.

Ako je situacija mrtva točka i nemate pristup GOST-u ili Internetu, možete upotrijebiti matematičke formule. Dakle, za izračunavanje težine cilindričnih proizvoda, koristi se formula, gdje je težina (?) 3.14 * (D - T) * T * L * P.

Gdje je D vanjski promjer (m); T je debljina stijenke (m); L je duljina (m); P je gustoća legure (kg / m?), Prosječna gustoća metala je 7850 kg / m.

Za specijalizirane proizvode, volumen materijala izračunava se pomoću formule V = A * B * L. Gdje je V volumen (m?); A i B su duljina stranica (m); L je duljina proizvoda; množenjem A prema B, dobivamo područje poprečnog presjeka. Dopuštena pogreška izračuna iznosi 12%.

Videozapis u ovom članku daje dodatni materijal na tu temu.

zaključak

Raspon električno zavarenih cijevi je vrlo širok, ali imajte na umu da svaka šarža, a ponekad svaki proizvod mora imati certifikat o kvaliteti. Inspektor Odjela za kontrolu kvalitete s vlastitim rukama, koristeći posebnu opremu trebao bi provjeriti usklađenost s regulatornim dokumentima i potvrditi kvalitetu robe (vidi i članak Nenapadne cijevi - proučavamo sve tipove i njihove značajke).
