Elektrotehničke cijevi - svojstva i primjena

Postavljanje električnog ožičenja zahtijeva ne samo znanje i alate, već i određene materijale. Osim toga, važno je pravilno raspodijeliti akumulaciju žica među sobom tako da bude prikladno raditi s njima poslije.

Možete ga instalirati na takav način da nije vidljiv izvana (skrivena opcija) ili imate konstantan pristup (otvorena metoda).

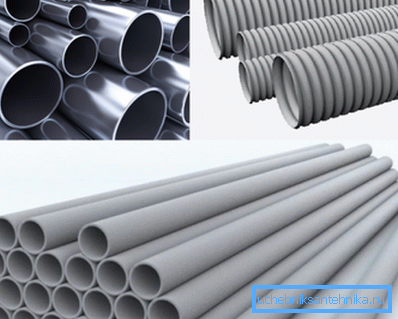

Vrste električnih cijevi

Prva opcija jednostavnija je za instalaciju, jednostavna za održavanje i pouzdana. Drugi zahtijeva korištenje posebnih kutije, cijevi, metalnih fleksibilnih žica, strukturnih praznina.

U skladu s pravilima zaštite radne snage i zaštite od požara, preporučuje se da se električni kabeli izvode u posebnim električnim proizvodima, na primjer u cijevima.

Oni su proizvedeni u različitim vrstama i koriste različite materijale za to, oni su dokazali svoju korisnost u građevinarstvu i drugim industrijama. Cijena proizvoda vam omogućuje da ga koristite bez ograničenja.

Plastični - PVC i HDPE

Bez obzira na koji način polaganja odlučite koristiti, možete koristiti sljedeće cijevi tih materijala:

• valovit;
• glatko;
• pojačani fleksibilni, koji omogućuju zaštitu radnih kabela različite opreme;
• dvostruke zidove za ugradnju u vodu ili tlo, kada je potrebno postaviti električni kabel velikog poprečnog presjeka i svjetlovodne mreže (samo HDPE).

Opća svojstva električnih konstrukcija također se mogu pripisati njihovoj otpornosti na mehanička oštećenja, izolacijske osobine, otpornost na različite temperature (od -20 ° C do +90 ° C).

Obično su dvije vrste:

• sa sondama za vuču kabela;
• bez sonde.

Električna PVC cijev je izrađena od polivinil klorida, koristeći metodu kontinuirane ekstruzije. Ovaj materijal ima svojstva otpornosti na vatru, dimenzije: O16-50 mm, duljina - 3 m.

Prednosti uključuju:

• sposobnost odupiranja mehaničkim oštećenjem;
• dovoljno krutosti;
• mali linearni koeficijent ekspanzije.

Savjet: Najbolji PVC cijevi dokazane su pri polaganju električnih ožičenja pod betonom.

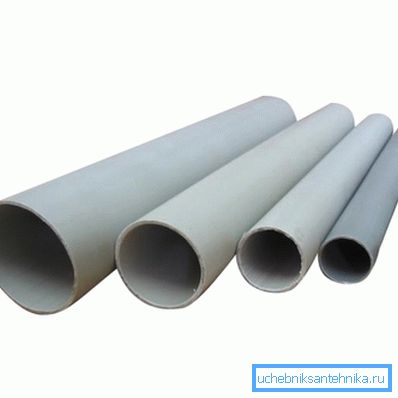

Čvrsti glatki proizvodi koriste se kao dodatna mehanička zaštita i izolacija kabela. Možete ga koristiti za otvaranje ožičenja na zidovima i stropu, od njihovih nisko zapaljivih građevinskih materijala.

Izbor takvih proizvoda na tržištu je vrlo velik:

• čvrsto glatko;
• oklopna;
• valovit;
• glatka kruta, za proizvodnju koja je upotrijebila polivinil klorid samozapaljivosti.

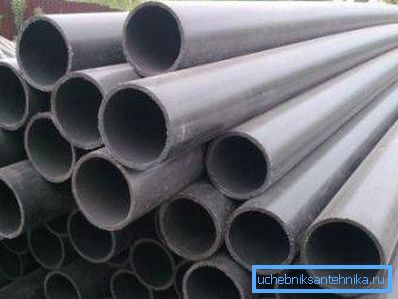

PND Electrical Pipe je u stanju izdržati kemikalije. No, materijal nema dovoljnu otpornost na udarce, a također ima visoku propusnost.

Takvi se cjevovodi koriste za:

• vodoopskrba;
• električni ožičenje;
• postavljanje izolacijskog kabela u tlo;
• potrebama kućanstva.

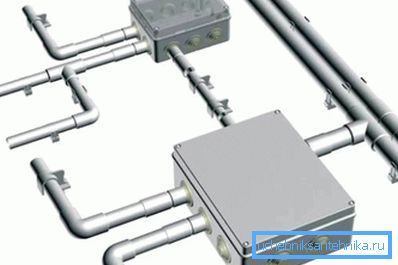

montiranje

Postavljanje vlastitih ruku treba biti napravljeno, uzimajući u obzir osobine koje su svojstvene PVC-u. Na primjer, njegova dobra otpornost na smrzavanje omogućuje instalaciju čak i pri -30 ° C.

Savjet: obratite pozornost na zglobove koji moraju biti zapečaćeni tako da ne dobivaju prašinu, ulja, tehničke emulzije, kao i bez kondenzacije.

Da biste uklonili akumuliranu vlagu, cijevi treba polagati pristranost prema kutijama za izvlačenje. Ako postavljate u temelj ili između komunikacija dna zgrade, vodite brtvilo strogo vodoravno.

Preporučljivo je polagati najkraći put, a glavna stvar je osigurati da nema opasnosti od oštećenja autoceste.

Savjet: pri postavljanju kabela u krute PVC cijevi na dubini ispod 2 m, kako bi se zaštitio potonji, potreban je betonski sloj debljine 800-1000 mm.

Proizvodi moraju poslužiti kao zaštitna barijera za električni kabel iz različitih mehaničkih učinaka na različite načine polaganja ožičenja.

Stoga se neophodno pridržavati utvrđenih zahtjeva SNiP-a, pravila o sprječavanju požara i propisa o ugradnji električnih instalacija:

1. Unutar i izvan prostorija, instalacija se provodi na potpornim bazama električnih instalacija.
2. Upute dopuštaju rad u temperaturnom području od -5 ° C do +60 ° C, rad je dopušten u sljedećem načinu rada - od -25 ° C do +60 ° C.
3. Otvorena verzija omogućuje instalaciju unutar i izvan prostora na temelju bilo kojeg stupnja zapaljivosti.
4. Skrivena instalacija u zidovima, stropu i podu moguće je samo na bazi, od nepaljenih materijala. Također, polaganje cijevi može se provesti u betonskom masivu.

čelik

Električna čelična cijev može zaštititi žice i kablove od mehaničkog naprezanja. Obično se koristi u izgradnji predmeta od drva i za opremu prostora za koje se postavljaju visoki zahtjevi za sigurnost od požara.

Raspon takvih proizvoda je velik, ispod su glavni tipovi čeličnih električnih cijevi s navojem, gdje je nit odrezana s jednog kraja, a spojnica za drugu je instalirana:

Proizvodi se i ne-lakirani čelični cjevovodi. Obično je duljina bilo kojeg modela 3 m.

Valoviti PVC

Elektrotehničke valovite cijevi prema GOST-u dizajnirane su za zaštitu električnih, telefonskih i televizijskih kabela. Zbog lakoće savijanja u bilo kojem smjeru, može se koristiti za električni rad u spuštenim stropovima i drugim strukturama, gdje nema mogućnosti instaliranja krutih kutije i sustava. Proizvodi koji se koriste za otvorene i skrivene ožičenje.

Rad valovitih električnih komponenti prelazi pola stoljeća. Uz njihovu pomoć moguće je osigurati pouzdanu sigurnost i jednostavnu instalaciju sustava ožičenja. Proizvodi mogu imati različit promjer - 16-63 mm i debljinu stijenke.

U potonjem slučaju to utječe na stupanj opterećenja koji mogu izdržati. Materijal je samozatamjenski plastični PVC koji ne dopušta da se požar širi po strukturi u slučaju požara.

zaključak

Prikladni električni sustavi za postavljanje kabela i žica uvelike su olakšali rad polaganja i ožičenja. Osim toga, postali su za njih dodatnu zaštitnu barijeru.

U praksi, upotrijebljene cijevi od čelika, HDPE i PVC, potonje također mogu biti valoviti, što povećava njihove sposobnosti.

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
