Fleksibilna cijev od nehrđajućeg čelika: značajke, značajke

02-05-2018
Cijevi

Većina nas razmišlja o tome kako instalirati vodovodni sustav u stan ili privatnu kuću, tako da ne zauzima puno prostora i istodobno ostaje pouzdana. U ovom članku ćemo vam reći što su savitljive cijevi od nehrđajućeg čelika valjane, što je njihov opseg i koje su značajke njihove instalacije.

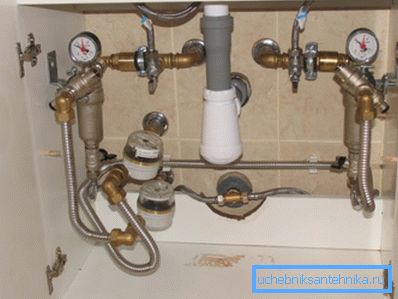

Prednosti korištenja očitih

Značajke korištenja

Sustavi vodoopskrbe i plinovoda izvedeni uz upotrebu krutih cijevi potencijalno su nepouzdani komunikacije, koji, ako se slabo ugrađuju i ne profesionalno izvode, mogu protjecati u jednom od zglobova. Stoga je ugradnja krutih cijevi za vodu uvijek osigurala potrebu za profesionalnim pristupom izvedbi, korištenju visokokvalitetnih armatura i alata.

Situacija je dramatično promijenjena kada je na tržištu bila nehrđajuća savitljiva savitljiva valovita cijev. Pojavom takvih proizvoda promijenila su i način ugradnje i pristup implementaciji instalacije vlastitim rukama.

Glavna prednost fleksibilnih cijevi, u usporedbi s krutim analogama, je mogućnost izgradnje kompletnog sustava s dvije točke veza, bez obzira na broj zavojnica. Istodobno, kruti vodovod s dvije točke priključaka je u većini slučajeva ravna cijev.

Ključne prednosti

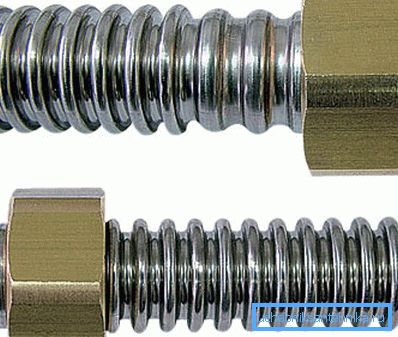

U priključcima za fotografiju

Među glavnim prednostima valovitih cijevi od nehrđajućeg čelika, imamo na umu sljedeće karakteristike:

  • mogućnost promjene konfiguracije sustava tijekom rada, što je nemoguće na krutim cjevovodima;
  • savijanje tankih cijevi od nehrđajućeg čelika izvodi se ručno bez upotrebe specijalizirane opreme za savijanje;
  • jednostavnost i jednostavnost instalacije zbog malog broja korištenih spojnih elemenata;
  • razumnu cijenu gotovog rezultata zbog malog broja upotrijebljenih elemenata;
  • sposobnost obavljanja instalacijskog rada neiskusni vodoinstalateri;
  • sposobnost rada u skučenim uvjetima (na primjer, u kuhinjskim sudoperima);
  • estetski privlačan izgled gotovog sustava.

Područje primjene

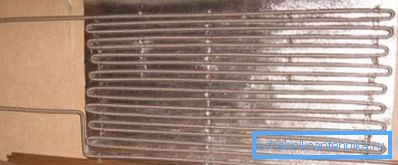

Domaći radijator valovitog cjevovoda

Nehrđajuća fleksibilna cijev s valovitom površinom razvijena je u osamdesetima dvadesetog ogranka, a od tada je korištena za izgradnju sustava kućnih voda i plinovoda.

Zahvaljujući tim proizvodima postalo je moguće izgraditi cjevovode u onim uvjetima gdje je uporaba krutih metalnih i plastičnih cijevi teško ili nemoguće. Osim toga, koristi se valoviti zglob u slučajevima gdje je curenje transportiranog medija neprihvatljivo.

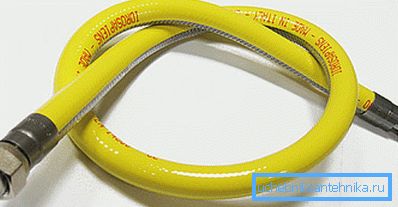

Fleksibilni konektor za sigurnu opskrbu plinom

Na primjer, udaljenost od krute plinske cijevi do peći ili kotao za grijanje je mala, ali fleksibilni konektori su uvijek bili korišteni za njegov prolaz. Nešto davno, za te svrhe korištena je crijeva za kisik, koja zbog svoje pouzdanosti nije imala dovoljnu izdržljivost i nakon nekog vremena bila pokrivena mikroskopom kroz koju se plin pojavio.

Rješenje problema sigurne povezanosti bilo je korištenje valovitih cijevi od nehrđajućeg čelika.

Važno: Visokokvalitetni valoviti priključci su posebno certificirani, a oni su oni koji su dopušteni za upotrebu pri ugradnji opreme za grijanje ili kuhinjskim pećima korištenjem prirodnog plina.

Još jedno područje primjene gdje se koriste fleksibilne cijevi od nehrđajućeg čelika je pokretna montaža.

Na primjer, transport vode iz miksera na zalijevanje u tušu ili kupaonici obavlja se na valovitom crijevu od nehrđajućeg čelika. Prema statistikama, nepropusnost takve povezanosti cijevi s redovitim kretanjem tuš glave održava se najmanje 5 godina, što ćete se jako složiti.

Specifikacije proizvodnje

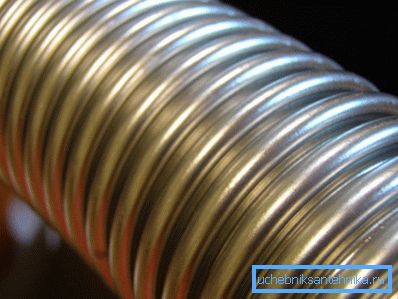

Uređaji prstenova

Upute za proizvodnju valovitog metalnog crijeva omogućuju upotrebu nehrđajućeg čelika od nehrđajućeg čelika AISI (SUS) 304. Ova legura sadrži 8% nikla i krom 18% ukupnog volumena materijala.

Takav sastav komponenata osigurava dugoročnu otpornost legure na korozivne procese i mehanički stres uslijed povećanih svojstava čvrstoće.

Proces proizvodnje je sljedeći:

  • list od nehrđajućeg čelika se izrezati u vrpce odgovarajuće veličine;
  • poprečni presjek vrpce daje polukružni oblik;
  • oblikovana je od metalne trake s danim profilom;
  • zglobovi su kuhani automatskim TIG zavarivanjem;
  • provodi se laserska provjera cjelovitosti šavova;
  • provodi se kratkotrajna toplinska obrada (do + 1150 ° C) rebara radi njegove dodatne fleksibilnosti;
  • pričvršćeni su krajevi;
  • konačni se test provodi na ispitnoj klupi s tekućinom pod pritiskom.

Ovisno o modifikaciji i robnoj marki proizvođača, udaljenost između srednjih prstenova i njihove debljine može varirati unutar tehnoloških ograničenja navedenih u GOST 10705 i 15763.

Važno: Proizvodi namijenjeni opskrbi plinom preko metala prekriveni su polimernom izolacijom da bi se formirao kompletan dielektrični spoj. Ako ste prilikom odabira cijevi za dovod plina kupili proizvod manjih dimenzija i planirate izgraditi dodatni komad cijevi, priključak priključaka treba izolirati trakom.

Parametri gotovih proizvoda

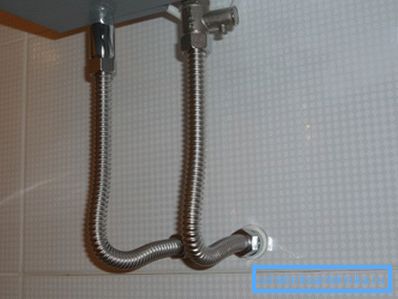

Fleksibilna vodoopskrba

Većina proizvođača od nehrđajućeg valovitog crijeva opskrbljuju proizvode na tržištu sa sljedećim parametrima:

  • debljina stjenke od 0,25 do 0,3 mm;
  • najmanje radijus savijanja od najmanje 30 mm;
  • radni tlak do 65 bara;
  • kratkotrajni maksimalni tlak do 200 bara;
  • maksimalna radna temperatura do +100 ° C

Značajke instalacijskog rada

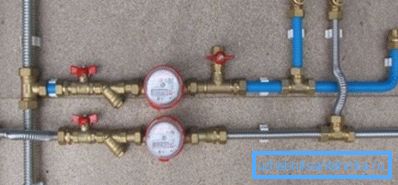

Primjer instalacijskog rada

Upute za montažu pomoću posebnih valovitih cijevi ne podrazumijevaju upotrebu posebne opreme, kao što su crpne kliješta ili aparat za zavarivanje.

Da bi se takva veza mogla povezati s vlastitim rukama, trebat će vam odgovarajući otvoreni ključ. Ako nema tipki s željenom veličinom, možete upotrijebiti ključ za ključeve.

Krajevi cijevi opremljeni su posebnim mjedenim spojnicama, najčešće u obliku matica s unutarnjim navojem (ženski). Unutarnji dio prirubnice opremljen je navojem i gumenim O-prstenom. Kao rezultat toga, uporaba trake ili fum-tape nije obavezna.

Ugradnja se sastoji od pričvršćivanja matice s kapicom na kraj krute cijevi s vanjskim navojem. Spoj se čvrsto stegne, ali bez pretjerane sile, što može dovesti do oštećenja brtvenog prstena. Nakon što je jedan od priključaka pričvršćen, cijev se ručno deformira kako bi se dobila željena konfiguracija, nakon čega je drugi vijak pričvršćen. (Vidi također članak Cijevi cijevi: značajke.)

Važno: Vodovod ili plin fleksibilan valovitog nehrđajućeg čelika cijev se provodi u segmentima s fiksnom duljinom. Stoga je uvijek bolje odabrati segment s malim viškom nego izgraditi kratku cijev s dodatnim dijelom tijekom instalacijskog rada.

zaključak

Dakle, razmotrili smo glavne karakteristike inherentne valovitim cijevima od nehrđajućeg čelika. Vrijeme je da odlučite o odabiru željene veličine i kupite proizvod koji vam je potreban za izvršavanje određene instalacije.

Postoje pitanja koja trebaju pojašnjenje? U ovom slučaju gledajte videozapis u ovom članku.
