Grijaći kabel za cijevi: 3 tipa uređaja za aktivno grijanje

Kabel za grijanje vode za cijevi može biti izvrsno rješenje u situaciji kada je potrebno zaštititi njihov sadržaj od izloženosti niskim temperaturama. Naravno, rad takvih sustava zahtijeva prilično velike količine električne energije, ali u nekim slučajevima takvi troškovi su posve opravdani.

Da biste se mogli kretati u svim raznovrsnim kabelskim proizvodima i ispravno primjenjivati ​​odabrane modele, u sljedećim odjeljcima dajemo najrelevantnije informacije o ovoj temi.

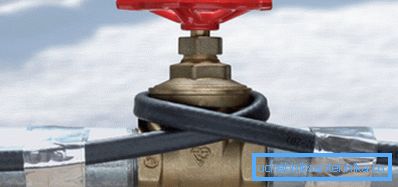

Aktivni sustav grijanja

Zaštita hladne cijevi

Polaganje cjevovoda na otvorenom iu neprijavljenim prostorima (u tavanima, podrumima itd.) Mora biti popraćeno mjerama za zaštitu od niskih temperatura. Činjenica je da u hladnoj tekućini zamrzava i to, pak, može dovesti do potpunog ili djelomičnog začepljenja cijevi, a ponekad i njezinog raskida.

Da biste spriječili takve probleme obično se koriste na sljedeće načine:

  • Možete položiti cijevi ispod zamrzavanja tla. U pravilu, u umjerenoj zoni na dubini od oko 1,5 m, pozitivna temperatura se održava čak i kod jakog mraza, tako da nema potrebe brinuti o zamrzavanju vode.

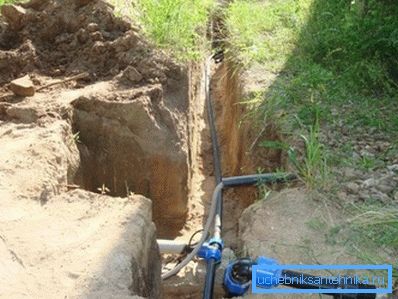

Fotografije cijevi postavljene u duboki rov

Obratite pažnju! U sjevernim područjima, cijevi moraju biti zakopano puno jače, au zoni permafrost ova metoda općenito nije primjenjiva.

  • S otvorenim polaganjem, kao i kada se stavi na plitku dubinu komunikacije, oblače izolacijske materijale. Najčešće se koriste za pokrivanje staklene vune ili pokrivača mineralne vune, ali su nedavno i popularne polistirenske konstrukcije.
  • Na kraju, na površini cjevovoda (ili unutar njega) može se instalirati poseban kabel koji jamči zaštitu od smrzavanja.. S prolazom električne struje, ovaj kabel zagrijava, što daje značajan dio topline cijevi i njenog sadržaja.

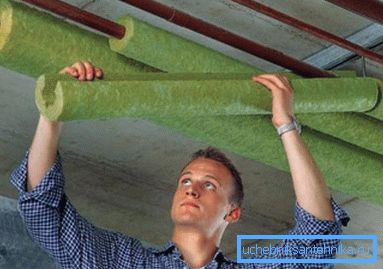

Ugradnja izolacijskih pokrova

Unatoč dovoljnoj složenosti u provedbi i visokim troškovima, treća je metoda najučinkovitija. Zbog toga se koriste cjevovodi za grijanje kabela gdje se postavljaju sve veći zahtjevi na stabilnost sustava vodoopskrbe i kanalizacije.

Vrste kabela

Otporan

Najjednostavniji sustav koji se koristi za održavanje optimalne temperature cjevovoda je otporni kabel.

Njegov dizajn uključuje sljedeće elemente:

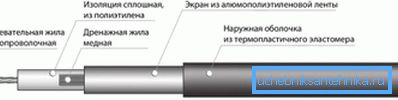

Dijagram otpornog uređaja za grijanje
  • Nichrome free vodič s fiksnim otporom. S prolazom struje zagrijava, što je glavni izvor topline.

Obratite pažnju! Ovisno o broju takvih vodiča razlikuju se jednorobne i dvosmjerne modele.

  • Fotopolimerna izolacija koja štiti vodič od kruga i omogućuje prijenos topline u pletenicu.
  • Pletenica izrađena od bakrene žice koja obavlja funkciju uniformne raspodjele izabrane vodljive stambene topline. Može biti i zaštitni sloj.
  • Vanjska izolacija s dobrom toplinskom vodljivosti. Sprječava koroziju bakrenih i niklonskih dijelova, pouzdano ih štiti od vlage i vremenskih utjecaja.

Ključna značajka buntovnog kabela je da se uključuje i isključuje pomoću zasebnog termostata. Funkcije ovog uređaja regulirane su u automatskom načinu rada u skladu s očitanjima instaliranih temperaturnih senzora.

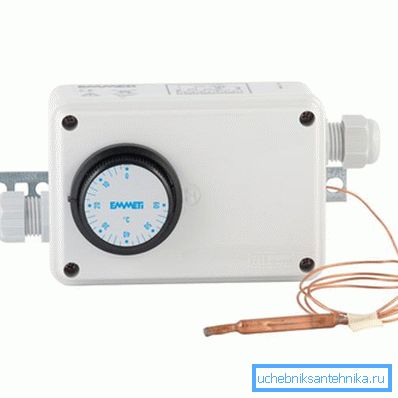

Termostat s unutarnjim senzorom

Prisutnost termostata i indikatora temperature čini sustav prilično osjetljivim. Kada je barem jedan od tih čvorova odspojen ili ne uspije, kabel ide u kontinuirani način rada i kao rezultat, to brzo ne uspijeva uslijed pregrijavanja.

samoregulirajući

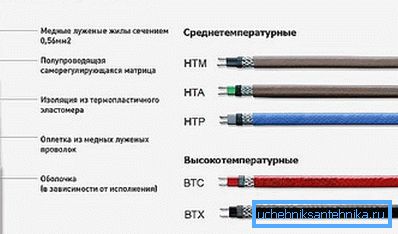

Izgled i obilježavanje

Gore opisani nedostaci su bez samoregulirajućih sustava za grijanje cijevi:

  • Kao i kod otpornih kabela, izvor grijanja su vodljive žice od nikalnih ili sličnih legura.
  • Vene se postavljaju u izolacijske kanale polimera s visokom toplinskom vodljivošću.
  • Položaj poluvodiča se nalazi između kanala, ovisno o temperaturi: što se više zagrijava, u njoj se formiraju manje vodljivi putevi.
  • Stoga se podešavanje kabela provodi automatski: kad se cijev hladi, matrica intenzivno provodi struju, a vodiči se još više zagrijavaju. Što je temperatura veća, niža će kabelska svojstva vodiča, tako da se rizik od pregrijavanja i taljenja vodiča smanjuje.

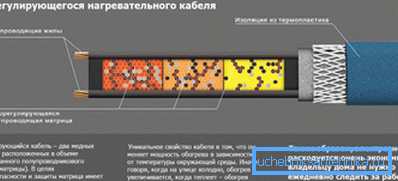

Uređaj i načelo samoregulirajućeg vodiča

Obratite pažnju! Dodatni stup takvog sustava je odsutnost termostata i senzora.

Ključni nedostatak samoregulirajućih grijača je njihova relativno visoka cijena (oko 200 rubalja po linearnom metru). Međutim, pouzdanost sustava obično nadoknađuje takve troškove.

interni

Odvojena skupina uređaja sastoji se od unutarnjih kabela.

Za razliku od popularnijih vanjskih, ugrađuju se izravno u šupljinu cijevi i karakteriziraju puno veća učinkovitost zbog smanjenja gubitaka topline.

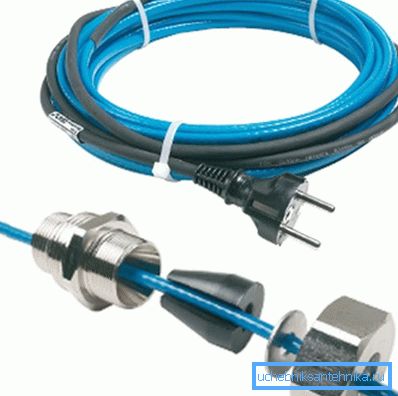

Kabel za grijanje vodoopskrbe unutar cijevi s utikačem za spajanje na mrežu i setom rukavaca za montažu
  • Kao glavni izvor topline, za instalaciju unutar cijevi obično se koristi posebni samoregulirajući grijaći kabel. Takvi su modeli opremljeni s gustom izolacijom s dobrim svojstvima koja štite vlagu, što im omogućuje zaštitu metalnih vodiča i umre od kruga.
  • Otporni modeli također se mogu koristiti za unutarnju instalaciju, ali to je iznimka, a ne pravilo.
  • Osim samog kabela, specijalne spojnice i žlijezde za instalaciju na cjevovodu obično su uključene u kit sustava grijanja.
  • Uređaj se napaja 220V mrežom. Ponekad instrukcija preporučuje povezivanje vodiča kroz neprekinuti izvor napajanja kako bi ih održali u stanju rada tijekom nestanka struje.

Tehnike instalacije

Instalacija na otvorenom

Prigušni vodič

Vanjski i unutarnji vodiči mogu se instalirati ručno.

U stvari, instalacija ne predstavlja nikakve posebne poteškoće - samo trebate slijediti neka jednostavna pravila:

  • Za privatne kuće odabiremo model s snagom od 30 do 60 W / m - u umjerenoj zoni, jednostavno više nije potrebno.
  • Čistite cijev od prljavštine, prašine i hrđe. Za najučinkovitiji prijenos topline, potrebno je da se vodič čvrsto približi metalu ili plastici.

Savjet! Ako se polimerni cjevovod zagrijava, prije stavljanja elemenata za prijenos topline, cijev treba biti omotana prevučenim materijalom. Tako će se toplina ravnomjernije raspoređivati, a rizik taljenja PVC-a ili polipropilena bit će sveden na minimum.

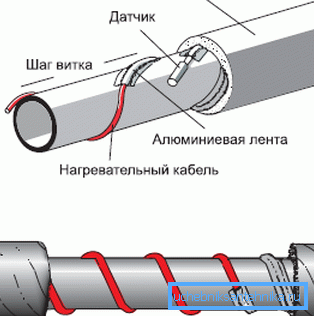

  • Postavljamo kabel uzduž cijevi (s ravnim ili valovitim linijama) ili spiralom iz nje u koracima do 40 cm. Kod uporabe otpornog modela, ni u kojem slučaju ne dopuštamo da se vodiči presijecaju: oni će vrlo brzo iskočiti na mjestu kontakta.
  • Svakih 20 cm fiksirate dirigent uz pomoć metalizirane ljepljive vrpce ili posebnog toplotnog zavoja.
  • Kako bi se smanjio gubitak topline, kabel na vrhu ljepilo s aluminijskom vrpcom na polimernoj podlozi, nakon čega se preklopimo s toplinskom izolacijskom jaknom.

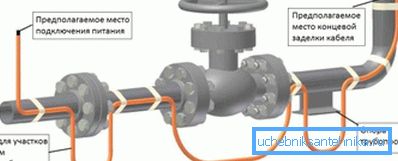

Ugradnja na industrijski plinovod

Unutarnja montaža

Unutarnja instalacija je nešto složenija:

  • Odabiremo model čija duljina odgovara duljini zagrijane cijevi. Ovdje je potrebno uzeti u obzir da vodič ne bi trebao prolaziti kroz ventile i planirati instalaciju s tim činjenicama na umu.

Savjet! Takvi se sustavi mogu koristiti samo u cjevovodima s unutarnjim promjerom od 20 mm i više.

  • Izrezali smo kapicu odgovarajućeg poprečnog presjeka u cijev na ulazu u kabel.
  • Dobivamo vodič u cijev, pazeći da je dio grijanja potpuno skriven u lumenu.
  • Učvrstite uređaj u čašu pomoću uključenih priključaka i adaptera.
  • Priključak grijača priključujemo na mrežu pomoću utikača ili razvodnika.

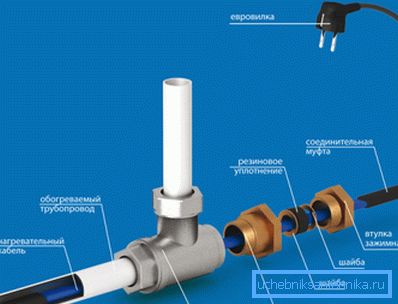

Dijagram unutarnje instalacije

Ako je korišten samoregulirajući kabel, ispitivanje se može izvesti u bilo kojoj situaciji. No, poželjno je ispitati otpornu izvedbu i koristiti ih samo kad se cijevi puni vodom, jer se inače povećava opasnost od pregrijavanja.

zaključak

Primjena grijaćeg kabela za cijevi (kao što se ponekad zove i grijaći kabel) sprječavamo zamrzavanje vode zimi. A to znači da niti smanjenje tlaka, ni udari vode i kanalizacije neće biti strašno za nas čak ni u najtežem mrazu. U ovom članku možete saznati više o načelu rada i načinu instalacije opisanih uređaja u videu.
