Grijanje cijevi s grijaćim kabelom: kako je to proces

03-09-2018
Cijevi

Tijekom izgradnje seoskih kuća potrebno je unaprijed osigurati sve mjere za izolaciju komunikacija (ukop u tlu ispod točke smrzavanja, izolacija mineralne vune, polistirensku pjenu, polietilensku pjenu), ali ponekad sve to nije. Možda se susrećete s plitkim jarakom, cijevi koje prolaze kroz neprijanu sobu, au takvim slučajevima možete spremiti grijaći kabel za cjevovode.

U nastavku pogledajte što je to, kako je montirano, a također vam pokazati i videozapis u ovom članku.

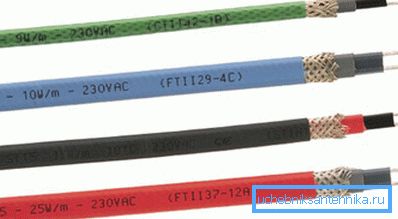

Otporni kabel - grijanje unutar cijevi i izvana

Izolacija cjevovoda

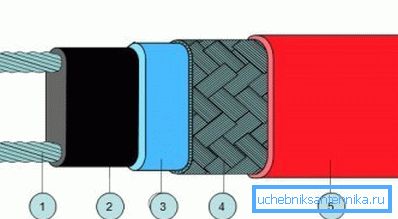

Kabel za grijanje

1) bakrena žica; 2) samoregulirajući vodljivi element; 3) modificirani poliolefin; 4) konzervirani bakar (zaslonom); 5) modificirani poliolefin
  • Samoregulirajući grijaći kabel za grijanje cijevi se proizvodi u obliku trake za grijanje, gdje se poluvodički polimerni matriks zagrijava pomoću dva paralelna vodiča. Važno je napomenuti da kada instalirate takav kabel, instrukcija vam omogućuje da ga rezati za povezivanje na bilo kojem mjestu bez straha da hladna zona će se pojaviti tamo. Osim toga, takav dizajn vrpce može regulirati količinu topline koju generira svaki pojedini dio, stoga takav kabel ne može izgorjeti u načelu.
  • Zbog dvostruke izolacije s modificiranim poliolefinom, uređaj stječe mehaničku zaštitu (abraziju, udar), zaštitu od aktivnih kemikalija, otpornost na vodu i visoka dielektrična svojstva.. Treba imati na umu da je cijena takvog otpornog uređaja mnogo veća od one PNSV-a, ali praktički nema potrebe za stalnim praćenjem, budući da se prilagodba odvija neovisno.

Što treba uzeti u obzir pri izračunavanju snage

Postavljamo grijaći kabel u cijev

Da biste odabrali pravi otporni uređaj, u osnovi morate uzeti u obzir tri glavna čimbenika: 1) snagu treće strane; 2) materijal iz kojeg se izrađuje cijev; 3) promjer cjevovoda.

Napomena. Ako ste ugradili grijaći kabel za dovod vode unutar cijevi, to ne znači da više nema potrebe za izolacijom. Ako napravite dodatnu izolaciju s mineralnom vunom, polistirenskom pjenom ili polietilenskom pjenom, to će značajno smanjiti gubitak topline, stoga će i trošak električne energije biti manji.

Promjer cjevovoda
Pokazatelji u mm 15 20 25 32 40 50 65
Brojke u inčima 1/2 3/4 1.0 1 1/4 1 1/2 2.0 2 1/2
Minimalna debljina površinske izolacije
Pokazatelji u mm 20 20 30 30 40 50 65

montiranje

Napomena. Ako je to grijaći kabel za kanalizaciju unutar cijevi, može se kupiti s bilo kojom jaknom, ali za vodoopskrbni sustav, fluoropolimerna izolacija mora imati odobrenje za prikladnost hrane.

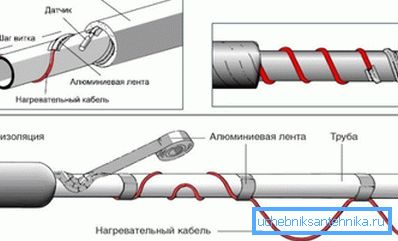

Instalacija na otvorenom

Postoje dva glavna načina na koji se postavlja samoregulirajući grijaći kabel za cijevi - unutarnja i vanjska ugradnja. Ali za ovaj drugi način postoje neke opcije, od kojih je jedna naznačena na gornjoj slici, tako da se može vezati duž cijevi u jednini u ravnoj liniji, može se postaviti i na obje strane, a dodatno je montirana valovitom linijom ili spiralom.

No, takve opcije se uglavnom koriste samo kada je kanalizacija ili vodoopskrba već uključena i postoje problemi s zamrzavanjem, a dodatno se takva grijaća traka koristi za zimsko grijanje krovova (zaštita od smrzavanja).

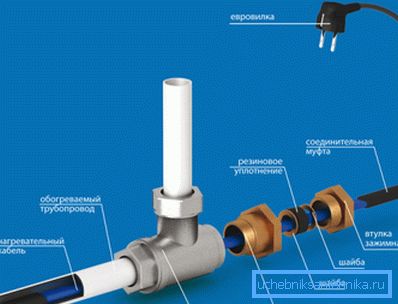

Shema montaže

Prije nego što kupite takav uređaj, morate se pobrinuti da se prodaje zajedno s kitom namijenjenom za rezanje, koji uključuje spojnicu i žlijezdu koja štiti kabel od ulaza vode unutar, ispod izolacije. Osim toga, ugradnja grijaćeg kabela unutar cijevi započinje prvom instalacijom spojke na njemu, a zatim žlijezda koja se čvrsto uklapa u ljusku.

Poželjno je to učiniti prije nego što smanjite krajeve - na taj način ćete olakšati proces - to je mnogo praktičniji i brži.

Nakon što stavite kvačilo i žlijezdu s vlastitim rukama, možete početi rezanje i za to ćemo morati povući s ruba 100-120 mm. Prvo smo odrezali izolaciju duž perimetra, ali smo ga samo izrezali kako ne bi oštetili zaslon - nakon rezanja, savijte kabel na ovom mjestu nekoliko puta i rez će biti gotov.

Nakon toga odrežite izolaciju i uklonite ga (s rubom možete ga odvojiti nožem - to je prikladnije).

Zaslon zakreće flagellum

Nakon što uklonite izolaciju, ispred vas će imati pletivo za zaštitu, koju trebate tkati i uvijati u flagellum, kao što je to učinjeno na gornjoj slici - kasnije ga spojite na uzemljenje. Sada morate otpustiti matricu za grijanje i to učiniti, odstupiti od ruba gornjeg izrezivanja 15-20 mm i vrlo pažljivo, kako ne biste oštetili samu matricu, urežite ljusku oko perimetra, međutim, postupak je točno isti kao kod gornjeg sloja.

Pletenje žica

Sada ste dostigli samu matricu i morate očistiti žice za spajanje uklanjanjem ljuske od njih nožem, ali to je nešto teže u odnosu na dva gornja izolacijska sloja koju ste dobili osloboditi od. Za implementaciju zamišljenog, proširite rub vrpce i pažljivo uklonite plastiku, baš kao što izoštravate olovku - vidite ulomak procesa na vrhu fotografije.

Učvrstite takav pomak s dvije strane i lagano povucite žice, šireći ih oko njih, tako da možete odrezati već nepotrebnu ljusku - naravno, možete rezati matricu uz sredinu, ali uzimajući u obzir njegovu krutost, to će vam biti prilično teško.

Žica je gotova

Sada stavljamo posebnu dvokanalnu mlaznicu iz kompleta na gole žice, ali prvo ispunite brtvilo u rupama kako bismo osigurali nepropusnost (nakon ugradnje, ponovo nanesite brtvilo na otvore). Na svakoj jezgri (uključujući zaslon) stavljajte plastične cijevi iz istog pribora, a na krajevima jezgara nalaze se metalne cijevi koje ste stegnute pomoću kliješta ili stezaljke.

Sada je kabel spreman za spajanje na štit ili posebnu kutiju, kao na vrhu fotografije.

Napomena. Preokrenuti kraj kabela mora biti zatvoren. Da biste to učinili, uklonite 20-25 mm od gornje izolacije, ostavite 5-7 mm zaslona tamo i skratite jednu od matričnih žica za 5 mm - neće doći do kratkog spoja.

Odozgo stavite na toplinu skupljanje od kit i zagrijati ga s utakmicom.

Sada trebate gurnuti samoregulirajući grijaći kabel unutar cijevi kroz spojni priključak, priključite stezaljke i masu na izvor napajanja i započet će proces grijanja.

zaključak

Cijela instalacija grijaćeg kabla unutar cijevi ne traži mnogo vremena - rezanje zahtijeva mnogo veću pažnju i troškove rada. Točno ista procedura za spajanje grijača trake i za ugradnju na krov (saznajte ovdje kako je kabel položen u cijevi različitih tipova).
