Grijanje cijevi s kablom: izvedbene značajke
Cjevovod u privatnoj kući ima slabu točku - ranjivost na zimske mrazove, zbog čega izlaganje, tekućina koja teče kroz cijevi može kristalizirati, što će ne samo zaustaviti sustav nego i ugroziti njezin integritet.
Postoji nekoliko načina za rješavanje ovog problema. Zatim ćemo analizirati najučinkovitije rješenje, koje uključuje uporabu električnih žica.
Značajke grijanja kabela
Glavne metode za sprečavanje glaciiranja cijevi, koje se koriste dulje vrijeme, su uranjanje strukture ispod tla zamrzavanja i zagrijavanja izolacijskim materijalima. Ali mnogi čimbenici mogu smanjiti pouzdanost takvih mjera.
Ako grijanje plinovoda koristite električnim kabelom, osigurat ćete zaštitu sustava od zamrzavanja.
Načelo rada
Grijanje se provodi zahvaljujući nekoliko komponenti:
način | imenovanje |
Kabel za grijanje | Ovo je glavni element koji osigurava grijanje zbog električne struje koja se primjenjuje na njega. |
termoregulator | Mjeri temperaturu tekućine, šalje signale na i izvan sustava grijanja kada je određena kap |
Vrpca od aluminijske folije | Popravlja kabel na cijevi |
Toplinska izolacija | Povećava učinkovitost žice, usmjeravajući toplinu strogo prema odredištu, sprečavajući ga da se širi u okoliš |

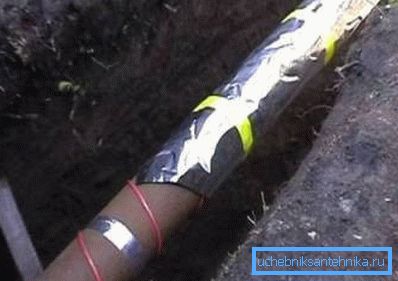

Savjet: ako primijenite samoregulirajući kabel za grijanje cijevi, možete to učiniti bez termostata. To će pojednostaviti sustav, što ga čini otpornijim na oštećenja.

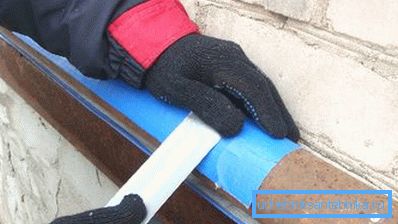

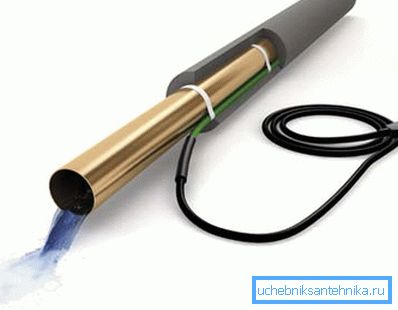

Naime, na cijevi se pričvršćuje žica pomoću vrpce koja se zatim spaja na električnu mrežu i termostata koji kontrolira promjene temperature unutar tekućine. U trenutku hlađenja, signal je dan, a kabel počinje zagrijavati, podižući temperaturu na sigurnu razinu.
Važno je napomenuti da se to može provesti i grijanjem cjevovoda kabelom unutar cijevi, a također i izvan njega. Druga opcija je češća i praktična.
prednosti
Postoji nekoliko glavnih prednosti ove metode grijanja:
- Zajamčeni rad kanalizacije i opskrbe vodom u bilo kojem vremenu. Sve dok postoji struja, cjevovodi neće zamrznuti.

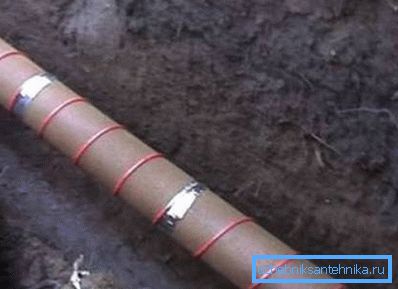

- Mogućnost postavljanja cijevi iznad preporučene zone. To će omogućiti racionalnije distribuciju cesta i smanjiti količinu zemljanih radova.
- Nema potrebe za popravkom nakon teških mrazova. Uostalom, kristali leda nastali uslijed nedovoljnog zagrijavanja mogu značajno oštetiti materijal cijevi.
Dakle, vidimo da, iako je cijena dodatnog uređaja prilično velika, štednja koju pruža zbog svoje funkcionalnosti više ne plaća za to.
montiranje
Da biste stvorili zagrijavanje vodovodnih cijevi pomoću vlastitog kabela, prvo morate izračunati gubitak topline sustava kako biste odabrali pravu snagu.
Savjet: kod polietilenskih i plastičnih cijevi ne može se ugraditi oprema s kapacitetom većim od 15 W / m. To može oštetiti njihovu strukturu.
računanje
Formula za pronalaženje gubitka topline:
Q = (2 "3, 14" W "L" (Text-tnar) / Ln (D / dtr.nar)) 1.3, gdje
simbol | oznaka |
P | Gubitak topline, W |
W | Indeks toplinske vodljivosti izolacije, najčešće je 0,04 [W / m ° ° C] |
L | Duljina autoceste, m |
text | Temperatura vode unutar cjevovoda, ° C |
tnar | Temperatura okoline, ° C |
D | Vanjski dio uzimajući u obzir izolaciju, m |
dtr.nar | Vanjski dio bez izolacije, m |
1.3 | Odabrani faktor sigurnosti |
Znajući vrijednost Q, možemo pronaći optimalnu dužinu žice: LKAB= Q / Psp. KAB, gdje rsp. KAB - to je gustoća snage žice.
polaganje
Tijekom polaganja i popravljanja žice, tehnička uputa preuzima poštivanje nekih pravila:
- Savijanje žice ne smije biti veći od radijusa, jer će to dovesti do pojave prekida.
- Uklonite prisutnost oštrih predmeta na putu polaganja žice, mogu oštetiti izolaciju.
- Pregledajte cjevovod za curenje i ostalu štetu. Ako su pronađeni, instalacija kabela isključena je do završetka popravka.
- Nemojte utaknuti žicu u mrežu koja je umetnuta u valjak, što može prouzročiti požar i kratki spoj.
- Nakon instalacije sustava grijanja, pazite da ga prekrivate toplinskom izolacijom. U suprotnom slučaju, koristit ćete ga za zagrijavanje tekućine koja nije unutra, već na zemlji koja okružuje cjevovod.
zaključak
Zamrzavanje vode u cijevima je ispunjeno ne samo prekidom cjevovoda, već i oštećenjem. Najučinkovitiji način da to izbjegnete je instaliranje grijanja pomoću grijaćeg kabla.
U ovom slučaju čak i mjesto sustava iznad razine zamrzavanja tla neće biti kritično. Izračun duljine žice i njegovih instalacijskih značajki prikazane su gore
Videozapis u ovom članku pružit će vam više informacija. Vodite računa o svojem vodnom sustavu ispravno.
