Grijanje vodovoda i kanalizacijskih sustava: metode i alati

U kojim se slučajevima koristi električno grijanje vodovodnih cijevi i kanalizacije? Koji elementi grijanja mogu koristiti? Kako ih ispravno montirati?

Pokušajmo odgovoriti na ta pitanja.

Kada je potrebno grijanje

Zapravo, odgovor na ovo pitanje je vrlo predvidljiv: potrebno je prisilno zagrijavanje gdje se cijevi mogu hlađivati ​​ispod točke smrzavanja tijekom rada.

Zašto se to može dogoditi?

• Mora biti osigurano grijanje cijevi za vodu i kanalizaciju, gdje ih nije moguće postaviti ispod razine zamrzavanja.. Tipičan primjer je permafrost: na sjevernim dijelovima zemlje zemlja se često smrzava kroz 3-5 metara i ne lomi se tijekom ljeta.

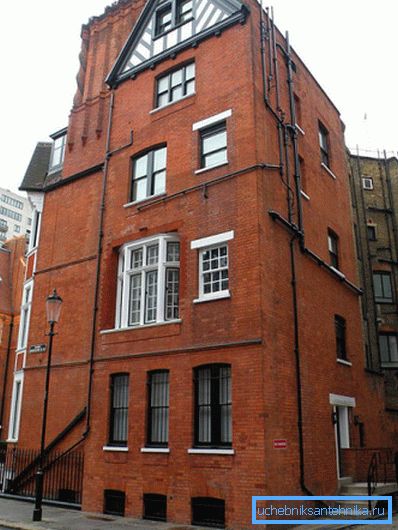

• Topla klima, paradoksalno, također čini instalaciju grijana. Topla zima s izuzetno rijetkim mrazima u nekim slučajevima čine zakopano ili skriveno polaganje komunikacija jednostavno nepraktično. Dakle, kanalizacijski sustav i voda u potkrovlju iznad strukture kapitala mnogo je lakše protežu se uz fasadu, a da ne ometaju uređenje kuće.

Usput: pad temperature na 3-5 stupnjeva mraza ne dovodi do smrzavanja vode u cijevima. Kao što je autor više puta uvjerio, problemi počinju noćnim mrazom koji doseže oko 10 stupnjeva. Razlozi su velika slanost vode iz slavine, pomicanje točke smrzavanja i toplo isparavanje kanalizacije.

instrumenti

Što bi moglo biti voda cijevi za grijanje i kanalizacija?

Otporni kabel

Najjednostavnije rješenje je tzv. Otporni kabel, izolirani vodič s konstantnim otpornosti. Uz prolaz struje, on će osloboditi toplinsku snagu, točno jednaku potrošenoj električnoj energiji.

To se, zauzvrat, računa kao proizvod napona i amperaže; struja je jednaka rezultatu dijeljenja napona s ukupnim električnim otporom vodiča.

Očito, podešavanjem duljine grijaćeg elementa s poznatim otpornosti, lako je postići raspodjelu potrebne toplinske snage za svaki radni mjerač.

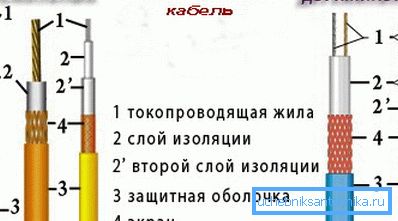

Buntovnički kabel može biti jednojezgreni, uključujući polaganje zatvorene petlje, i jaka, koja zahtijeva ugradnju prstenastih spojnica.

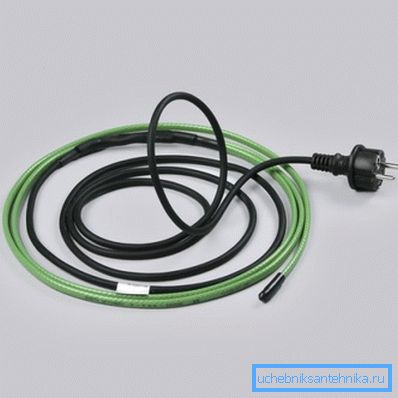

Glavna i, možda, jedina zasluga rješenja je njegova niska cijena. Glavni nedostatak je minimalna fleksibilnost u odabiru konfiguracije: kupac je prisiljen koristiti grijani element strogo definirane duljine.

Samoregulirajući kabel

Ovaj problem je vrlo genijalno riješen u konstrukciji samoregulirajućeg kabela, s poprečnim presjekom koji se više sliči vrpci.

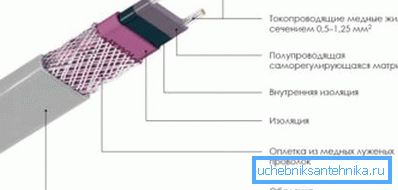

Kako je grijaća traka za vodovodne cijevi i kanalizaciju?

• Dva bakrenog vodiča koji se protežu duž čitavog kabela povezani su s kontaktima nula i faze.
• Između njih postoji vodljiva matrica koja je, jednostavno, mješavina plastike s visokim koeficijentom toplinske ekspanzije i ugljenom prašinom.
• Vani može biti uzemljena pletenica, zaštiti elektromagnetsko polje tijekom spiralnog polaganja grijača.

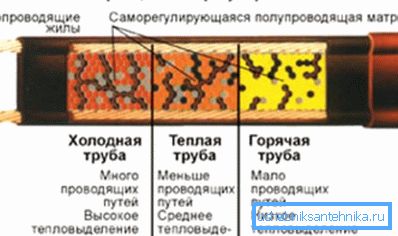

Kako ova shema funkcionira?

• Prilikom napajanja provodne matrice zbog prolaska struje počinje se zagrijavati.
• Tamo gdje grijanje nije kompenzirano intenzivnim toplinskim sudoperom, širenje matrice uzrokuje oštar porast električnog otpora: čestice vodiča se uklanjaju jedna od druge. Kao rezultat toga, to je više zagrijava dio kabela,. slabije se zagrijava.

Što je dobro?

• Ovaj kabel je ekonomičan. U toplom vremenu dramatično smanjuje potrošnju energije.
• Ne boji se preklapanja i lokalnog pregrijavanja koju su prouzročili.
• Konačno, duljina vodiča može biti apsolutno bilo - ako samo potrošnja energije ne prelazi kapacitet nošenja strujnih vena.

Nuance: za bilo koju duljinu, kabel mora biti opremljen s terminalnom rukavicom - pažljivo izoliranim džemperom. Izolacija se sastoji od nekoliko cijevi s toplinskim skupljanjem, ispod koje se primjenjuje mala količina silikonskog brtvila prije skupljanja.

Osim toga, drugi kraj kabela isporučuje se sa žicom za nošenje struje i električnim utikačem; u prisustvu pletenice, utikač mora imati kontakt uzemljenja.

Kako odabrati optimalnu snagu samoregulirajućeg kabela?

montiranje

Je li teško organizirati vlastitim rukama električno grijanje vode i kanalizacijskih cijevi?

Izvan cijevi

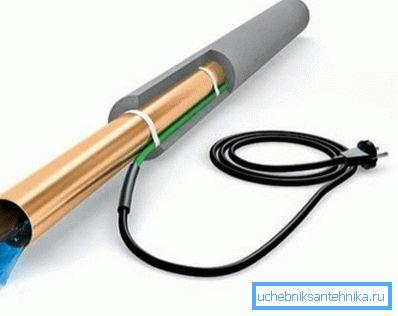

Najjednostavniji instalacijski priručnik dolazi do postavljanja grijaćeg elementa duž cijevi u izolacijsku školjku. Kabel se može postaviti uzdužno ili spiralno.

Za pričvršćenje kabela preporuča se uporaba aluminijske trake. Preporuka je povezana s činjenicom da njegova reflektirajuća površina pomaže smanjiti gubitak topline zbog infracrvenog zračenja.

Međutim: na savijanje cijevi bolje je koristiti polietilenske stezaljke. Samoregulirajući kabel je prilično elastičan, a kada ga pokušate odnijeti na cijev, jednostavno je suzama snimljena vrpca.

Vanjski styling je jednostavan, ali podrazumijeva veliki, neciljani gubitak topline. Čak iu ljusci pjene, značajan dio potrošnje energije beskorisno će se raspršiti u prostoru.

Unutar cijevi

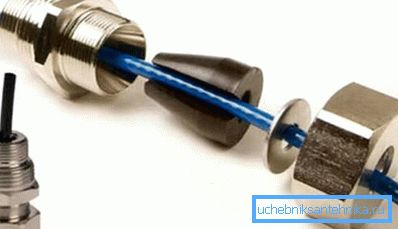

Grijanje vodova unutar cijevi je mnogo učinkovitije, ali zahtijeva rješavanje problema brtvljenja ulazne točke kabela. U tu svrhu koriste se posebni spojevi s gumenim ili silikonskim brtvama: kod zatezanja spojne matice, brtva čvrsto brtvi kabel.

Je li moguće grijanje kabela u kanalizacijskoj cijevi ili septičkom spremniku?

Obično, ovo je jako obeshrabreno. Međutim, ovdje morate razumjeti jednu suptilnost.

Vanjski omotač bilo kojeg kabla za grijanje je polivinil klorid, vrlo plastika koja je otporna na agresivne medije, od kojih se izrađuju kanalizacijske cijevi. Ali toplinsko skupljanje je mnogo manje otporno na agresivno okruženje otpadnih voda, a nekoliko se godina jednostavno otapa u njima.

Odavde - očigledan zaključak: moguće je toplo iznutra i kanalizaciju; međutim, kabelski rukavci moraju se izvesti izvan njega na bilo koji način. Osim toga, ne zaboravite na mogućnost začepljenja: kod čišćenja kabela ili žice može oštetiti kabel.

zaključak

Na koji od metoda grijanja zaustaviti - čitatelj, naravno, morat će sami odabrati. Sve potrebne informacije su mu na raspolaganju.

Kao i obično, brojni dodatni materijali nude video u ovom članku. Sretno!
