Gubitak tlaka u cjevovodu

Odmah rezervirajte da poznavanje ove teme može biti od interesa samo onima koji bi željeli montirati vodovod u svom domu sami. Izvođač prije svega treba uzeti u obzir da je gubitak tlaka u cjevovodu pokazatelj pad tlaka vode u sustavu, uzimajući u obzir koja bi snaga pumpe trebala biti odabrana.

S čisto fizičke točke gledišta, ovi gubici se objašnjavaju činjenicom da, kada se tekućina pomiče duž cjevovoda, prisutna je određena otpornost prema njegovoj struji, čija veličina ovisi o takvim karakteristikama cjevovoda kao:

  • promjer radnog promjera cijevi (s promjerom smanjuje se povećanje otpora);
  • brzina protoka vode, s povećanjem u kojem otpor također raste;
  • kvalitetu površina cijevi u izravnom dodiru s tekućinom.

Imajte na umu da čak i kad se kreće kroz apsolutno izravan vodovod, protok vode prolazi kroz neku inhibiciju, a uz povećanje njegove ukupne duljine, ukupna otpornost na prolaz vode može biti vrlo značajna.

Ravne sekcije

Da biste riješili zadatak prije vas, najlakši je način koristiti posebne tablice i izračunske formule, pomoću kojih možete izravno dobiti sve potrebne podatke. Imajte na umu da se proizvodi iz modernih polimera sve više koriste za postavljanje opskrbnih vodova.

Polimerne cijevi

Cijevi od tih materijala imaju izvanredne karakteristike performansi, među kojima možemo uključiti:

  • mala težina i jednostavnost instalacije;
  • otpornost na korozivne učinke;
  • glatkoća strukture upotrijebljenog materijala, osiguravajući nisku otpornost na protok vode.

U tom smislu, pri razmatranju podataka o protoku tekućine, odabrali smo plastične cijevi. Tablica u nastavku prikazuje vrijednosti gubitka tlaka na svakih 100 metara vodovoda. Štoviše, tlak vode naveden je u različitim jedinicama (u metrima vodenog stupca, kao iu litrama u minuti i drugom).

Vrijednosti gubitka glave

Savjet! Za dobivanje podataka o čeličnim cijevima, vrijednosti navedene u tablici trebate umnožiti za 1,5.

Računovodstvo lokalnog otpora

Osim linearnih gubitaka u cjevovodima, mogu se pojaviti i gubici povezani s prisutnošću tzv. "Lokalnih otpora", koji uključuju elemente grananja i prilagodbe toku snage (čupavci, koljena, ventili, ventili, itd.). Veličina gubitaka u njima ovisi o brzini protoka vode i konfiguraciji samog elementa.

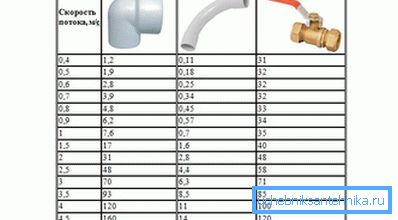

Tablica u nastavku prikazuje podatke o gubitku tlaka u najčešćim lokalnim otporima (u centimetrima vodenog stupca):

Gubitak tlaka u lokalnim otporima

Formule za izračunavanje

Da biste izračunali količinu protoka vode, možete upotrijebiti sljedeću formulu:

Q = VS,

gdje je značenje "Q" protok vode (u m3 / s), "S" je presjek cijevi (u kvadratnim metrima), a "V" brzina protoka vode (u metrima po sekundi). Možete izračunati područje poprečnog presjeka pomoću klasične formule S = D2 / 4, gdje D je promjer cijevi koji se koriste u cjevovodu.

Nakon približnog izračuna vrijednosti željene vrijednosti, vidjet ćete da je gubitak tlaka na bilo kojem uzorku lokalnih otpora samo mali dio ukupnih (ukupnih) gubitaka. Oni se lagano povećavaju s povećanjem brzine protoka uslijed sužavanja kanala vode, kada se kroz suženi dio prolaze znatne količine vode.

Izbjegavajte povećanje protoka tekućine u ovom slučaju, možete vrlo lako. Da biste to učinili, morat ćete odabrati cijev veće promjere za buduće cjevovode, što će vam omogućiti praktično zanemarivanje lokalnih otpora.

U najopćenitijem slučaju, proračun gubitka u vodoopskrbi trebao bi biti na takav način da će lokalni otpor imati od 2 do 4 m3 protoka tekućine. Uzimajući u obzir gubitke u ravnim dijelovima, ukupna vrijednost može iznositi oko 5 m3.
