Hdpe cijevi i druge karakteristike

21-04-2018
Cijevi

Što je ovaj materijal - PND? Koje promjere HDPE cijevi mogu naći na prodaji? Koji su standardi regulirana proizvodnja? Pokušajmo odgovoriti na ta i neka druga pitanja.

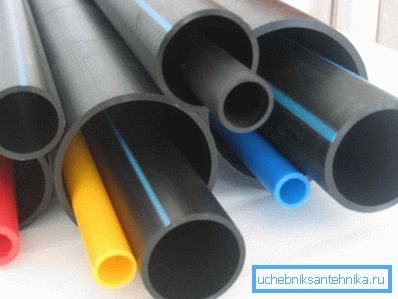

Nekoliko veličina polietilenskih cijevi.

Što je to

PND je uobičajena kratica za niskotlačni polietilen. Međutim, prije nastavka detaljne studije o veličini i drugim karakteristikama upoznat ćemo se s općenitijim značajkama materijala.

Polietilen: Opći svojstva

Ono što znamo o polietilenu:

  • Ovo je najčešći termoplastika (polimeri, koji svojim svojstvima grijeju reverzibilno). Jednom kada je tehnologija proizvodnje dobro uspostavljena, logično je očekivati ​​da će cijena materijala biti niska.
  • Govoreći o grijanju: već na 80 ° C, polietilen počinje omekšati. Snaga cijevi da se katastrofalno pukne pada na znatno niže temperature, tako da većina proizvođača ograničava način rada na 40 - 45 stupnjeva Celzijusa.

Znatiželjno: umreženi polietilen (polimer čije su molekule povezane unakrsnim povezivanjem) mnogo je otpornije na toplinu i uspješno se koristi za cjevovode za grijanje i opskrbu toplom vodom.

  • Plastika ima iznimno niske ljepljivosti.. Jednostavno rečeno, drugi se materijali ne drže na površini. Ako tako - neplodnost tlačnih cijevi s mineralnim naslagama ne može se bojati.
  • Život s hladnom vodom procjenjuje se na 50 ili više godina..
  • Kao i sve plastike, polietilen je dielektrik.
  • Izuzetno je otporan na agresivna okruženja.. Koncentrirane kiseline i lužine se često isporučuju u zatvorenim plastičnim paketima.

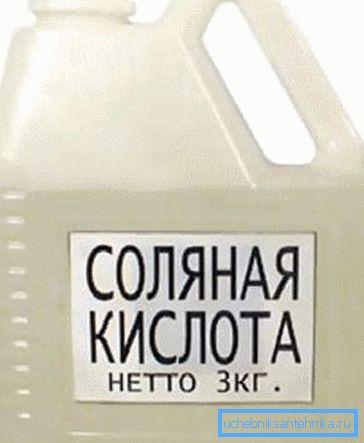

Klorovodična kiselina u polietilenskom spremniku.

HDPE i LDPE

Polietilen, kao što je lako pogoditi iz svog imena, je proizvod polimerizacije etilenskog plina. Ovisno o uvjetima u kojima prolazi, možete dobiti materijal s vrlo različitim svojstvima.

ime Opis uvjeta polimerizacije
Visokotlačni polietilen (LDPE) Temperatura 200-260 ° C; tlak - 150-300 MPa; prisutnost inicijalne reakcije kisika
Niskotlačni polietilen (HDPE) Temperatura 100-120С; tlak - 0,1 - 2 MPa; prisutnost katalizatora

LDPE ima nižu mehaničku čvrstoću i uglavnom se koristi za cjevovode s blagim nadtlakom. Njegovo alternativno ime je polietilen niske gustoće. PND ili PVP (polietilen visoke gustoće), za razliku od toga, mnogo je izdržljiviji i široko se koristi u tlačnim cjevovodima.

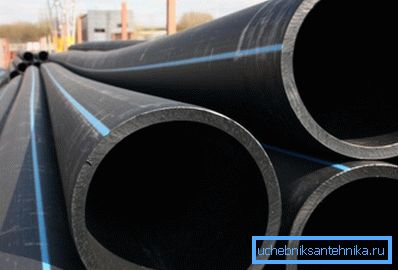

Dizajniran za cijevi za vodu pod pritiskom označene plavom trakom.

Zanimljivo: trenutni standardi ne dijele HDPE i LDPE. I kanalizaciju i tlačne cijevi mogu biti izrađene od obje vrste plastike. Uobičajeno je i tablica promjera HDPE i LDPE cijevi.

parametri

Jasno je da je glavni parametar koji karakterizira cjevovod njegov promjer. Određuju propusnost.

Međutim, opis materijala nije ograničen na njih: na primjer, puna tehnička svojstva PND cijevi od 110 mm uključuju nekoliko važnijih parametara.

  • Debljina stijenke Njeno povećanje pri konstantnom nominalnom promjeru povećava snagu cjevovoda u odnosu na unutarnji hidrostatski tlak.
  • SDR je standardni dimenzionalni omjer, frakcija s vanjskim promjerom u brojniku i debljinu stijenke u nazivniku. Što je SDR veći, to je niži radni tlak cijevi: povećanje površine zida pri njihovoj fiksnoj debljini i svojstvima čvrstoće smanjuje sposobnost cjevovoda da izdrži hidraulički tlak.
Omjer SDR-a određuje snagu cjevovoda da se prekine.
  • MRS - maksimalna izdržljivost. Jedinica mjerenja - MPa (megapascals). Jednostavno rečeno, to je maksimalni napor u zidovima na kojima će cijev poslužiti 50 godina na temperaturi od + 20 ° C.
  • MOP - maksimalni radni tlak.
  • S je niz cijevi, izračunat kao MRS / 1.25 / MOP, gdje je 1.25 faktor sigurnosti za vodu.
  • Osim toga, proizvodi mogu biti dizajnirani za transport pitke vode ili isključivo za tehničke potrebe.

Što znači označavanje vrste PE 32, PE 63 (ponekad netočno označeno kao HDPE cijev 63), PE 80 i PE 100? Samo da maksimalna dugoročna snaga MRS odgovara deset puta manju vrijednost:

Vrsta polietilena MRS, MPa
PE 32 3.2
PE 63 6.3
PE 80 8.0
PE 100 10.0

Važno: svi gore navedeni parametri su relevantni za elemente tlačne cijevi. Kanalizacijska cijev PND 110 mm nema dodatnih karakteristika, osim nominalnog promjera.

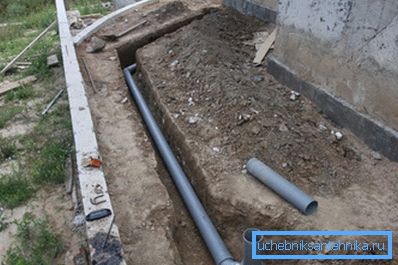

Za kanalizaciju slobodnog protoka, važno je samo nazivni promjer.

simboli

Oznaka tlačne cijevi mora sadržavati:

  • Riječ truba.
  • Upućivanje na materijal i MRS (PE 32, PE 63 i tako dalje).
  • SDR opcija.
  • Crtica.
  • Nazivni promjer i nominalna debljina stijenke.
  • Imenovanje (pijenje ili tehnički).
  • Naziv standarda kojim je proizvod proizveden (GOST 18599-2001).

Tako je natpis tipa Pipe PE 80 SDR 9 - 90 x 10.1 koji pije GOST 18599-2001 znači da imamo cijevi PND promjera od 90 mm sa zidovima od 10,1 mm namijenjene za opskrbu pitkom vodom.

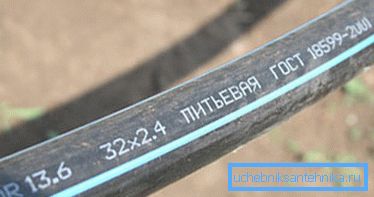

Na fotografiji - primjer notacije.

asortiman

Jedan od standarda koji sadrži niz polietilenskih cijevi, upravo smo spomenuli - GOST 18599-2001 regulira proizvodnju materijala za tlačne cjevovode.

Drugi standard - GOST 22689.1-89 - opisuje raspon polietilenskih otpadnih voda. Dakle, koja bi trebala biti veličina proizvoda za koje smo zainteresirani?

GOST 22689.1-89

Dokument pruža ukupno četiri veličine: 40, 50, 90 i 110 mm.

Gdje se primjenjuju?

  • 40 mm je tipična veličina koljena za odvod otpadnih voda iz jednog umivaonika ili umivaonika.
  • Cjevovod PND 50 mm može odvoditi otpadne vode iz dva ili tri vodovodne instalacije (isključujući WC školjke).

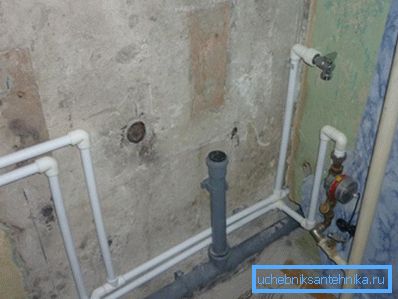

Ožičenje za spajanje kadom i umivaonika izrađeno je s cijevi od 50 mm.

Obratite pažnju! Uređaji s mogućnošću izbjeljivanja (npr. Kadom i tušem), prilikom montaže vlastitim rukama, bolje je povezati se s izlazom većeg dijela. Uputstvo je povezano s činjenicom da kada se kupka isprazni, cijev od 50 mm vjerojatno će prelijevati (naročito ako je unutar njega djelomično napunjen masnim naslagama), a odvodi će prolaziti kroz rešetku u uređaj s nižim izlazom.

  • 90 je tipičan poprečni presjek za spajanje montiranih WC školjaka.
  • 110 je najopsežnija veličina koja se koristi za spajanje podnih WC školjki, za izgradnju kanalizacijskih dizalica i dasaka (horizontalne grane koje spajaju nekoliko uspona).

GOST 18599-2001

Cijeli popis dimenzija u okviru ovog dokumenta prevelik je za mali članak, stoga ćemo označavati granične vrijednosti.

  1. PE 32 (ili, kao što se ponekad netočno naziva, cijev PND 32) može imati promjer od 10-160 mm sa debljinom stjenke od 2,0-20,8.

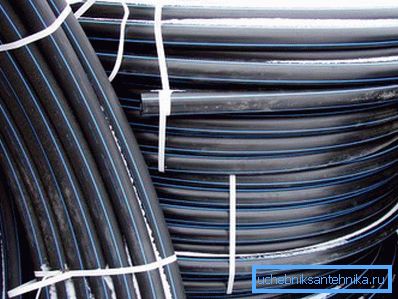

Cijevi promjera do 160 mm se prodaju ne samo u ravnim dijelovima, već i u zavojima.
  1. Karakteristike PND 63 (PE 63) cijevi mogu uključivati ​​debljinu stijenke od 2,0 - 57,2 mm s promjerom od 16 - 1200.
  2. PE 80: promjer 16 - 1200, zidovi 2.0 - 59.3.
  3. PE 100: promjer 32 - 1000, debljina stijenke 3,0 - 59,3.

Gdje je prikladno koristiti određenu veličinu kod kuće?

  • Cijev PND od 20 mm osigurat će vodu za stan ili malu kuću s jednom kupaonicom.
  • Ako se opskrba vodom ne treba navoditi samo za potrebe domaćinstva, već i za navodnjavanje, koristi se PND cijev od 25 mm. Drugi, pored promjera, karakteristike cijevi PND 25 mm određuju se samo radnim pritiskom vodoopskrbe; za centralizirane sustave vodoopskrbe bolje je koristiti PE 80 SDR 9.

Žlijezde veće od navedenih veličina obično se koriste za vodoopskrbu skupina vikendica, promjera veće od 100 mm - vikend naselja i stambene zgrade.

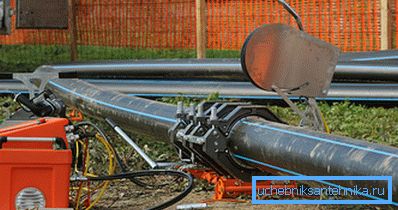

Ugradnja polietilenskog vodovoda u vikend naselju.

zaključak

Nadamo se da smo uspjeli zadovoljiti čitateljsku znatiželju u polju upoznavanja jednog od najpopularnijih modernih materijala. Kao i obično, video u ovom članku će mu ponuditi više informacija. Sretno!
