Instalacija bakrene cijevi: metode izvršenja i stvarna

U ovom ćemo članku opisati instalaciju bakrenih cijevi vlastitim rukama i koje alate za te svrhe mogu biti potrebne. Unatoč činjenici da su dijelovi obojenih metala malo potražnje u izgradnji vodoopskrbe i sustava grijanja, subjekt ne prestaje biti relevantan, budući da su bakrene cijevi malog i srednjeg promjera koristi u različitim područjima.

Odmah smo primijetili da je instalacija bakra znatno različita od radova s ​​drugim vrstama metalnih cijevi. Ali prije instaliranja bakrenih cijevi, ispričat ćemo vam o glavnim prednostima i nedostacima ovog materijala.

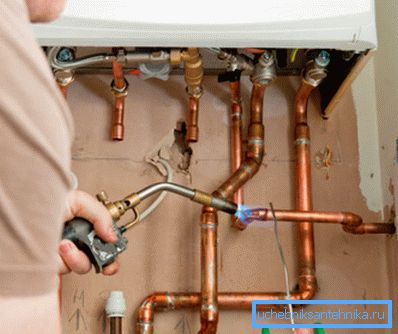

Priključak sustava grijanja na kotao

Ključne značajke

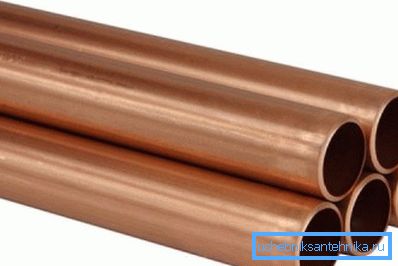

Na cijevima od fotokopije

Mnogi su vidjeli zabavno iskustvo na temelju znanosti koristeći bakrenu cijev i neodimijski magnet. Ispada da žarišta, gdje se magnet u bakrenoj cijevi polako kreću, nije jedina prednost proizvoda izrađenih od takvih obojenih metala.

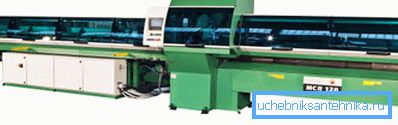

Valjaonica - suvremena oprema za proizvodnju bakrene cijevi

Među prednostima ovog iznajmljivanja, imamo na umu sljedeće:

  • otpornost na obojenih metala do oksidacijskih procesa;
  • jednostavnost obrade zbog mekoće metala;
  • jednostavnost montaže zbog različitih metoda skupljanja plinovoda;
  • sigurnost okoliša i nula utjecaja bakra na karakteristike transportnog medija;
  • atraktivan izgled, a time i mogućnost korištenja u većini modernih i klasičnih interijera.

Međutim, postoji jedan veliki nedostatak zbog kojeg bakreni cjevovodi nisu široko rasprostranjeni - to je visoka cijena.

Glavne metode ugradnje bakrenih cjevovoda

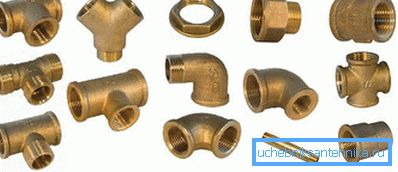

Navojni elementi

Metode ugradnje sustava grijanja ili vodovoda određene su svojstvima korištenih cijevi.

Bakar je mekan metal, pa su tradicionalni postupci spajanja s navijanjem važni samo za proizvode od debelih zidova.

Ali budući da većina kupaca, zbog štednje novca, stječe točno valjane proizvode od neželjeznih metala, usredotočit ćemo se na takve instalacijske metode kao što su:

  • zavarivanje lemljenjem;
  • povezivanje pomoću press uređaja;
  • spora s spojnicama.

Detaljnije razmotrite svaki postupak.

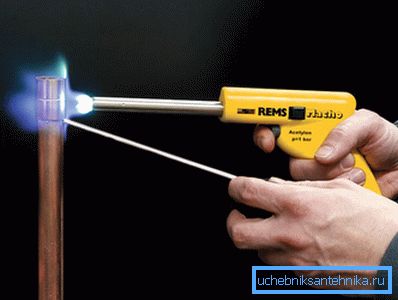

Lemljenje acetilenskog baklja

Primjer kako se lemljenje nanosi na bakrene cijevi.

Valjanje može biti ostvareno korištenjem posebnih spojeva bez navoja. Osim toga, moguće je i lemljenje pomoću samonosive utičnice. U ovom slučaju se za bakrenu cijev koristi posebni ekspander cijevi.

Eksplanator cijevi je ručni alat, čiji radni dio je umetnut u rupu cijevi. Pomicanjem ručice oko svoje osi, zidovi se bacaju, a poprečni presjek dobiva veći promjer bez ugrožavanja integriteta zida.

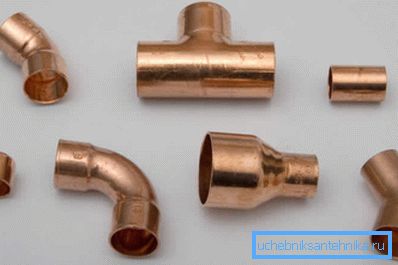

Spojevi za lemljenje

Uputa za zavarivanje je sljedeća:

  • pomoću posebnog rezača, cijevi odrežite željenu veličinu;
  • zatim upotrijebite lijevak za bakrene cijevi i uklonite vanjski i unutarnji razmak od kraja;
  • nakon toga čistimo rub pripremljenog proizvoda pomoću finog zrnatog papira ili ljepljive vrpce;
  • dalje, na isti način očistimo unutarnju površinu spojnice;
  • goli kraj cijevi i unutarnja površina spojnice prekriveni su slojevima toka ili posebne paste;
  • spojiti sve dijelove zajedno i stisnuti u vise;
  • upalimo acetilensku baklju i zagrijavamo spoj, postupno ga prolazimo uz spajanje s tvrdo lemljenjem;
  • nakon što se metal zagrije, izbrisat ćemo višak lemljenja krpom;
  • nakon potpunog hlađenja, dobivena jedinica je spremna za rad.

Upute za lemljenje pomoću ekspandera cijevi su jednake i mogu se primijeniti kada je potrebno izgraditi cijev bez upotrebe priključnog spojnog elementa.

Važno: Za veću atraktivnost zavarenog zgloba, područje lemljenja može se brusiti sitnim zrnatim papirom. Boja metala u području gdje se vrši brušenje bit će laganije upaljač, ali će tijekom vremena zamračiti.

Priključak za vezu

Primjer instalacije pomoću spojnih spojeva

Ekspanter za bakrene cijevi može se koristiti ne samo pri izvođenju lemljenja, već i kod spajanja spojnice.

Razmislite o sljedećem: kako izvršiti ovu vrstu instalacije:

  • Za početak, pripremamo spojnicu za bakrene cijevi i posebne armature. Pobrinite se da su dobivene komponente također izrađene od bakra ili od legura koje sadrže ovaj obojeni metal.
  • U sljedećem koraku stavljamo maticu i brtveni prsten na cijev.
  • Zatim nasjeckani rez proširujemo i umetnemo odgovarajući krak, nakon što pazimo da na njemu postoje dva gumena prstena koja osiguravaju nepropusnost veze.
  • Nakon toga možete zategnuti maticu.

Priručnik za pričvršćivanje proreza

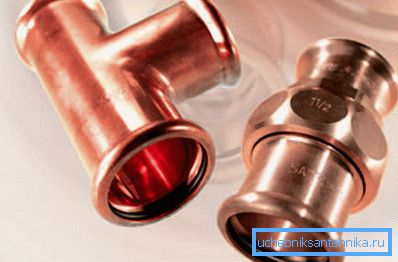

Visoki spojevi za prešanje legure bakra

Važno: Ako namjeravate koristiti posebnu opremu za tisak, potreban vam je poseban alat za pričvršćivanje za montažu bakrenih cijevi.

Instalacija montažnog sklopa u mnogočemu je slična upotrebi spojnih spojnica, ali postoje neke razlike. Prije svega, stezna čahura se koristi ne prilegne uz brtveni prsten i union matice, i slično, koji je opremljen s mekom rukavca koji pokriva cijeli opseg cijevi, čime se formira čvrstu vezu nonseparable.

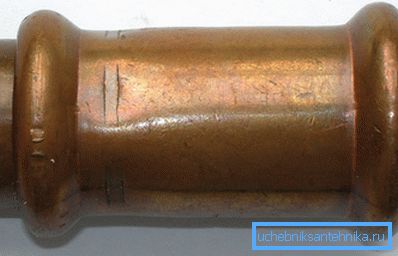

Prilagođeno prešanje

Instalacija je sljedeća:

  • cijevi pod pravim kutom rezaju se posebnim nosačem;
  • unutarnja i vanjska širina se uklanjaju iz poprečnog presjeka;
  • pripremljena rupa je zapaljena;
  • proizvod se stavlja na stezaljku svežnje;
  • dalje, uz pomoć posebnih kliješta za zatezanje, cijela je struktura fiksirana.

Važno: Kao što je već spomenuto, montaža se ne može odvojiti pa stoga prije montaže montaže morate biti sigurni da su sve dimenzije ispravno izmjerene.

Kliješta za zatezanje uređaja

Pritisne kliješta na tržištu predstavljaju dvije glavne izmjene:

  • Ručni alati - jednostavni za uporabu, relativno kompaktni, pouzdani i održivi uređaji. Izvršavanje krivulje ovisi o dužini ručica. Što je dulja ručka, to je jednostavnije primijeniti mišićni napor i lakše je postići željeni rezultat tijekom instalacije.
  • Electro-driven alat - rad takvih uređaja je mnogo lakši i prikladniji.

Pritiskajući kvačice, ovisno o modifikaciji, mogu se raditi s jednim promjerom ili mogu biti univerzalni i imaju nekoliko izmjenjivih mlaznica.

Važno: Prilikom montaže, kliješta ne samo da utiskuju rubove pribora na površinu cijevi, već ih pritiskaju i formiraju utore koji osiguravaju maksimalnu nepropusnost.

Prilikom odabira krpelja za pojedinačnu upotrebu, trebate davati prednost jeftinim, jednostavnim i praktičnim alatima.

Primjena cijevi

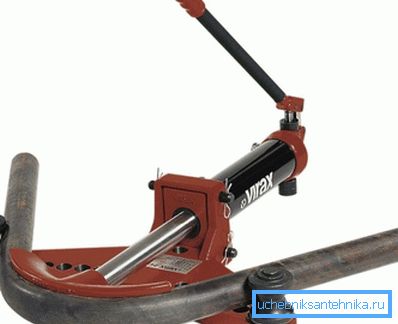

Stroj za savijanje cijevi

Govoreći o alatu za bakrene cijevi, potrebno je naglasiti uporabu cijevi. Nije tajna da vodovod ili sustav grijanja nije uvijek ravno. Ovisno o karakteristikama sustava ili konfiguraciji prostorije, cijev treba promijeniti smjer na jedan ili drugi način.

Kako bi se smanjila upotreba elemenata, smjer cijevi se mijenja savijanjem. Korištenje posebno odabrane opreme opravdava činjenica da će tanke stijenke savijene cijevi ravnomjerno deformirati i da neće biti savijene.

Cijevi na tržištu mogu biti opremljeni ručnim ili električnim pogonom. Oprema je karakteristična po jednostavnosti uređaja i stoga se mogu sastaviti ručno.

Ako cijevni savijač nije dostupan iz jednog ili drugog razloga, prilikom instalacije sustava vodovoda ili grijanja može se koristiti posebna opruga. U oprugu se postavlja opruga odgovarajućeg promjera, a poslije se postepena zavoja, nakon čega se izvlači opruga. Krute prstenove opruge iznutra rasprsnuju se bakrenim zidovima i ne dopuštaju da se nabore oblikuju duž unutarnjeg promjera naslona.

zaključak

U ovom članku smo pogledali upute za samonastavljanje vodovodnih i grijanja pomoću bakrenih komponenti. Osim toga, pregledali smo glavne vrste alata koji se mogu koristiti za instalacije.

Postoje li pitanja koja trebaju pojašnjenje? U ovom slučaju, korisnije informacije možete pronaći gledanjem videozapisa u ovom članku.
