Instaliramo propilenske cijevi: načela rada
Početkom XXI. Stoljeća, zahvaljujući brojnim tehničkim i tehnološkim prednostima, propilenske cijevi za grijanje, kao i hladno i topla voda, postale su vrlo popularne. Industrija proizvodi nekoliko tipova takvih materijala, koji se uglavnom razlikuju u svojoj sposobnosti izdržavanja u stalnom modu jedne ili druge temperature vode.
U nastavku ćemo razumjeti te razlike, saznati pravila uređivanja i također vidjeti tematsku demonstraciju videozapisa u ovom članku.
Polipropilenski vodovod i grijanje
Napomena. Treba napomenuti da su tzv propilenske cijevi izrađene od polipropilena i često se navode u dokumentaciji pomoću ruske kratice PP ili engleski PPR.
Vrste materijala
Tip cijevi | imenovanje | Maksimalna temperatura u kontinuiranom načinu rada | Nazivni tlak (atm / MPa) |
PN10 | Hladna voda | 20 ° C (kratko 45 ° C) | 10,2 / 1,0 |
PN16 | Hladna voda | 40 ° C (kratko 65 ° C) | 16.3 / 1.6 |
PN20 | Hladna i topla voda, grijanje | 80 ° C (kratko 100 ° C) | 20.4 / 2.0 |
PN25 | Hladna i topla voda, grijanje | 95 ° C (kratkoročno 150 ° C) | 25.5 / 2.5 |
Kratka tehnička svojstva propilenskih cijevi
- Prije svega treba imati na umu da propilenske cijevi mogu biti različitih sekcija, u rasponu od 20 mm do 125 mm - ta slika utječe na unutarnji promjer, tako da se uvijek mogu odabrati ovisno o potrebi za prohodnošću. Pored toga, proizvodi se raspoređuju prema temperaturnom režimu, kao što je vidljivo iz gornje tablice, a glavni ograničavajući faktor ovdje nije toliko debljina zidova kao sloj armiranja aluminijske folije ili staklenih vlakana.
- Zid propilena može biti čvrsta, ali može biti ojačana, samo druga mogućnost može biti izvedena na različite načine. To jest, folija može biti usred sloja, kao što je obično slučaj s RN20, ali može biti bliže površini, kao što je to učinjeno s RN. U ovom slučaju, razlika nije samo moguća temperatura i pritisak nego i maloprodajna cijena proizvoda - uvijek RN25 vrijedi više.

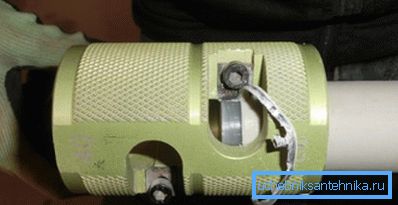

- U pravilu, RN25 je nešto deblji od RN10, RN16 i RN20 i kada kraj PPR ulazi u vruću mlaznicu električnog lemljenog željeza, izložen je sloj aluminijske folije - njegov promjer podudara se s unutarnjim promjerom mlaznice. Ali kada se pristaje, instrukcija zahtijeva da prianjanje bude homogeno, tj. S PP, stoga se folija mora očistiti, a nožem je nešto teško učiniti. Za takvo uklanjanje cijevi koristi se specijalni aparat za brijanje potrebnog promjera, koji uklanja i gornji sloj polipropilena i aluminijske folije, nakon čega možete započeti zavarivanje.
Zavarivanje od polipropilena
Napomena. U velikoj mjeri sami odlučujete što koristiti za vodoopskrbni sustav - propilen ili metal-plastične cijevi - njihova tehnička svojstva su otprilike ista. Ipak, metal-plastika ima značajnu slabu točku - to su metalni elementi za cijevi, koji, kao i svaki metal, imaju mnogo manji operativni resurs od bilo kojeg od polimera.
Prije svega, potreban vam je lemljenje za rad, a ako vodite vodovod ili grijanje vlastitim rukama u vašem stanu (kuću), tada snaga alata nije važno za vas - čak i najslabiji uređaj će se zagrijati do 300? C, a trebat će vam samo 270 -280 ° C.

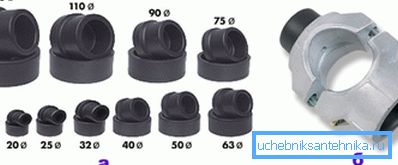

Postoje tri vrste lemljenika - xiphoid, kao i na gornjoj fotografiji, molotochiiform i spirala - za prve dvije vrste, koriste se par mlaznice, a za štapove koji nisu spojeni, ali to uopće ne utječe na tehnologiju procesa zavarivanja.
PPR savjeti za zavarivanje izrađeni su od aluminijske legure (ako se zlato i srebro ne uzimaju u obzir, onda se AL može nazvati najcinovitijim metalima na Zemlji), ali također mogu biti obloženi Teflonom. Kod takvog obloga, propilenske cijevi i spojnice se ne uklapaju u vrući metal, stoga je proces zavarivanja lakši, a broj neugodnih mirisa značajno se smanjuje.

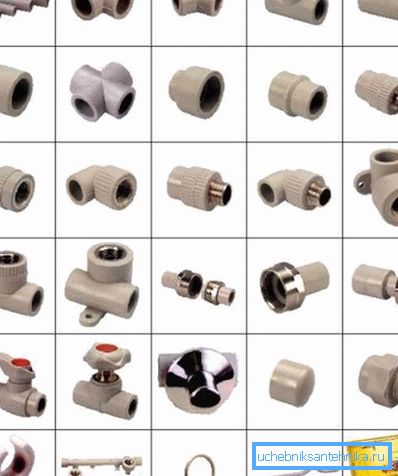

Spajanje se provodi pomoću okova, koji su spojke, kutevi od 32, 45? i 90 °, čađice, redukcije, konture (kratke cijevi u obliku luka za kompenzaciju raskrižja), smanjenja i čepovi.
Tu su i navojni elementi (za prebacivanje na metal) i kuglasti ventili izrađeni od PP, koji su mnogo profitabilniji od mjedi, a osim toga, siluminozni, budući da se životni vijek polipropilena ne uspoređuje s metalom - to je nekoliko reda veličine više.
Sustav cijevi (mm) | Dubina zavarivanja (mm) | Vrijeme (a) grijanja | Vrijeme (a) hlađenja |
20 | Od 14 do 17 | 5-6 | 2-3 |
25 | 15 do 19 | 6-7 | 3-4 |
32 | 16 do 22 | 8-9 | 4-5 |
40 | Od 18 do 24 sata | 12-13 | 5-6 |
50 | Od 20 do 27 | 18-19 | 6-7 |
63 | 24 do 30 | 24-25 | 7-8 |
75 | 26 do 32 | 30-31 | 8-9 |
90 | 29 do 35 | 40-41 | 9-10 |
Tablica parametara za zavarivanje polipropilena
Kako bi se propilenske cijevi pouzdano povezale, vrlo je važno tijekom rada lemljenja promatrati parametre navedene u gornjoj tablici. Na primjer, za najčešći poprečni presjek od 20 mm, cijev treba stati 14-17 mm u priključak, držite ga 5-6 sekundi u vrućoj mlaznici, a nakon 2-3 minute za spajanje.
Ako kraj ide dublje u spoj, on će se izravnati i to može ne samo smanjiti propusnost, već i stvoriti gluho zaglađivanje, tj. Dovesti cijeli cjevovod izvan reda (na donjoj slici, fragment br. 4 prikazuje dio pravilnog lemljenja).
Za zavarivanje propilenskih cijevi, potrebno je zagrijati lemljenje postavljanjem temperature na termostatu na 280 ° C (pod pretpostavkom da temperatura prostorije nije niža od sobne temperature) i umetnite cijev i priključak u vruću mlaznicu. Nakon što je kraj dostigao željenu dubinu, držite PPR u vrućoj mlaznici za vrijeme navedeno u tablici i naglo ga pustite. Zatim spojite dva fragmenta i ponovno održavajte dodijeljeno vrijeme.
Radi lakšeg ugradnje, ožičenje se najbolje obavlja u blokovima, na primjer, skupljajte površinu u hladnoj vodi, od kotao do, odmah se uranja u WC, vodomjer, perilicu i sudoper. Ova je opcija mnogo jednostavnija od zavarivanja staze jedan ulomak na zidu.
zaključak
Prije zavarivanja, trebate obratiti pažnju na propilenske cijevi i spojnice su suhe i odmašćene - ako je potrebno, obrišite. Svi pričvrsni pričvrsnici pričvršćeni su na metalne nosače ili plastične kvačice, ali također možete utopiti cijevi u prethodno izrađenim žljebovima, a zatim i žbuku.
