Izmjena, označavanje i dimenzije polipropilenskih cijevi

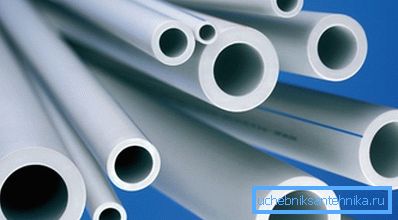

S vremenom, postupno, ali sigurno, sustavi za opskrbu vodom i grijanje iz metala prenose se u polimere. Važno je napomenuti da su veličine polipropilenskih cijevi izračunate u mm, a ne u inčima, kao što je to bilo ranije (možete izračunati u bilo kojoj jedinici, ali se dokumentacija stvara u metričkim sustavima).
Spomenuli smo PPR iz dobrog razloga, budući da ćemo razgovarati o tome, tj. O modifikaciji, označavanju i dimenzijama koje se koriste za transport tekućina različitih temperatura. Ako ste zainteresirani, detaljnije ćete naći u nastavku. I pored toga, vidjet ćete video u ovom članku koji će jasno pokazati našu temu.
PPR
Označavanje polipropilenskih cijevi
- Najpopularniji proizvodi ovog tipa označeni su PPR-om, kao što je vidljivo na slici iznad, a to je sve zbog vrlo visoke otpornosti na toplinu - takvi proizvodi se koriste za toplu i hladnu vodoopskrbu, kao i sustave grijanja. Što god bilo, u svakom slučaju, prva slova kratice bit će PP. Ali možete ispuniti PPH ili PP-1, što znači da su proizvodi izrađeni od homopolimera (proizvod prve generacije za hladnu vodu). Također možete pronaći simbole PPB, što ukazuje na mogućnost prijave za toplu vodu i grijanje.
- PN oznake pokazuju nazivni tlak u baru. Na primjer, ako je PPR polipropilen, cijev je 110 mm, a drugi promjeri označeni kao PN20, tada je njegov radni tlak 20 bara, što je 2 MPa ili 20,4 kg / cm2. Među svim simbolizmima u ovom slučaju, postoje četiri kategorije - PN10, PN16, PN20 i PN25. I prva dva su izrađena s ujednačenim zidom, a posljednja dva u sredini ili bliže površini imaju sloj za ojačavanje, koji je izrađen od stakloplastike ili aluminijske folije.
- Pored osnovnih podataka, oznaka također označava pomoćna svojstva, kao što su naziv proizvođača, klasa, vanjski promjer i debljina zidova, normativni dokument ovog proizvoda.
Napomena. Treba reći da su PN10 i PN19 proizvedeni bez pojačavajućeg sloja, što služi da ne povećava otpornost na unutarnji tlak, već kao zaštitu od deformacije PPR kada se zagrijava.
Geometrijski parametri
Nazivni tlak | obilježavanje | Vanjski promjer (mm) | Debljina stijenke (mm) | Unutarnji promjer (mm) |
PN10 | 20? 1.9 | 20 | 1.9 | 16.2 |
25-2,3 | 25 | 2.3 | 20.4 | |
32, 3,0 | 32 | 3.0 | 26,0 | |
40 ± 3,7 | 40 | 3.7 | 32,6 | |
50? 4.6 | 50 | 4.6 | 40,8 | |
63. 5.8 | 63 | 5.8 | 51.4 | |
75 × 6.9 | 75 | 6,9 | 61.2 | |
90 ° 8,2 | 90 | 8.2 | 73,6 | |
110p10 | 110 | 10 | 90.0 | |
PN20 | 16p, 2.7 | 16 | 1.6 | 10.6 |
20? 3.4 | 20 | 3.4 | 13.2 | |
25 ± 4,2 | 25 | 4.2 | 16.6 | |
32. 5.4 | 32 | 5.4 | 21.2 | |
40-6,7 | 40 | 6.7 | 26.6 | |
50 8.4 | 50 | 8.4 | 33.2 | |
63 × 10.5 | 63 | 10.5 | 42,0 | |
75 × 12,5 | 75 | 12.5 | 50.0 | |
90? 15.0 | 90 | 15 | 60,0 | |
PN25 | D, mm | D1, mm | D2, mm | S, mm |
20 | 13.2 | 21.2 | 4.0 | |
25 | 16.6 | 26.2 | 4.8 | |
32 | 21.2 | 33.2 | 6,0 | |
40 | 26.6 | 41,4 | 7.4 | |
50 | 33.2 | 52,5 | 9.1 | |
63 | 42,0 | 65,9 | 11.3 | |
75 | 50.0 | 77,9 | 13.3 |
Grafikon veličine za polipropilenske cijevi PN10, PN20 i PN25
Obratite pozornost na stol i vidjet ćete kako se geometrijski parametri mijenjaju ovisno o nominalnom tlaku s istim vanjskim dijelom.
Na primjer, polipropilenska cijev od 20 mm, ovdje:
- PN10 će imati unutarnji promjer od 16,2 mm, zid - 1,9 mm;
- PN20 - unutarnji promjer 13,2 mm, zid - 3,4 mm;
- PN25 - unutarnji promjer 13,2, zid - 4,0 mm, ali ovdje se vanjski poprečni presjek malo povećava - u ovom se slučaju iznosi 21,2 mm.
Slično tome, geometrijski omjeri ostalih dijelova mijenjaju, na primjer, polipropilenske cijevi od 32 mm:
- PN10 će imati unutarnji promjer od 26,0 mm, zid 3,0 mm;
- PN20 - unutarnji promjer 21,2 mm, zid - 5,4 mm;
- Unutarnji promjer PN25 21,2 mm, zid - 6,0 mm.
I opet, PN25 će biti malo deblji od uvjetnog dijela - već neće biti 32 mm, već 33,2 mm.
Napomena. S obzirom na činjenicu da se armaturni sloj aluminijske folije ne nalazi usred zida, već bliži površini, a dio PN25 neznatno premašuje uvjetni, prije zavarivanja proizvoda spojkom, uputa zahtijeva čišćenje točke lemljenja od gornjeg PPR sloja i folije. Izvođenje takvog postupka nožem bit će iznimno teško, pa u takvim slučajevima koristite specijalni aparat za brijanje određenog promjera.
Sekcija (mm) | Dubina zavarivanja (mm) | Vrijeme (a) grijanja | Vrijeme (a) hlađenja |
20 | Od 14 do 17 | 5-6 | 2-3 |
25 | 15 do 19 | 6-7 | 3-4 |
32 | 16 do 22 | 8-9 | 4-5 |
40 | Od 18 do 24 sata | 12-13 | 5-6 |
50 | Od 20 do 27 | 18-19 | 6-7 |
63 | 24 do 30 | 24-25 | 7-8 |
75 | 26 do 32 | 30-31 | 8-9 |
90 | 29 do 35 | 40-41 | 9-10 |
Dubina i vrijeme lemljenja, ovisno o veličini
Kao što ste shvatili, prilikom ugradnje PPR polipropilena - cijevi od 50 mm, 32 mm ili s drugim parametrima, podliježu zavarivanju za spajanje kroz spojeve. Ali određeni dio proizvoda podrazumijeva određenu dubinu slijetanja na kraj u spoju.
Također, vrijeme zadržavanja dijelova tijekom zavarivanja i nakon toga tijekom zamrzavanja ovisi o odjeljku. Možete odrediti dubinu proizvoda koji odgovara spoju i vrijeme držanja pomoću gornje tablice.

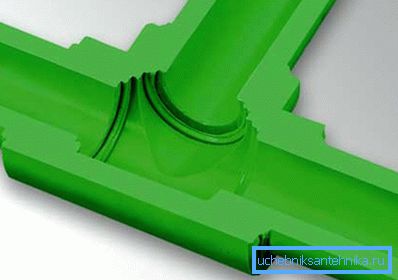

Parametri zavarivanja su izuzetno važni za svaku veličinu jer ako je PPR polipropilen - cijev od 16 mm od nominalnog unutarnjeg promjera gurnuta u priključak više nego što se očekivalo, tada će zbog ravnanja zidova propusnost biti smanjena ili će prolaz blokirati. Ako se to dogodi u obliku t-a ili chetverike, tada će kraj jednostavno blokirati okomicu, što također prijeti smanjenjem prohodnosti ili zagušenja.
primjena
Pored naše uobičajene uporabe polipropilenskih cijevi za sustave za opskrbu vodom i grijanje, koje često rade mnogi domaći obrtnici, oni se također koriste za vanjske kanalizacijske sustave i ventilaciju prostora.
Na primjer, za odvode kanalizacije koristite PPR s promjerom od 40 mm do 110 mm, s tipičnom duljinom od 5 m. to je učinjeno ovdje pomoću spojki s gumenim brtvama, a sam proizvod može biti glatki zid ili valoviti.
Za ventilacijske kanale, kao na vrhu fotografije, koriste iste promjere kao i za vanjsku kanalizaciju, ali samo ovdje konfiguracija sekcije može biti ne samo kružna već i ovalna, kvadratna ili pravokutna. Glavni zahtjev ventilacijskih kanala nije povećana čvrstoća i niski kapacitet prijenosa topline, ali niska težina.
zaključak
Prilikom odabira polipropilenskih cijevi sigurno nećete platiti posljednju pozornost na trošak materijala. U tom slučaju trebate imati na umu da cijena nije samo veličina i nominalni pritisak zidova, nego i na marki. Proizvođači marki uvijek prodaju svoje proizvode skuplje, iako u kvaliteti ne mogu biti inferiorni (i čak preteći) potpuno nepoznati proizvođači početnika.
