Kabel za grijanje za odvod

Zimi, zaleđivanje krova često se javlja, i otapa voda se topi i zamrzava u obliku vješalica. Ali to ne samo da prijeti nesrećama, a zamrzavanje vode u žljebi može ga uništiti, jer se voda širi kad se smrzne. Nemojte se iznenaditi ako vidite na svom hladnom zimskom jutru da je vaš sustav odvodnje praska. U tom slučaju, potrebno je nastaviti s popravkom, a to će zauzvrat dovesti do nepredviđenih otpada.

Prije početka hladnog zimskog razdoblja potrebno je voditi brigu kako se takvi problemi ne bi dogodili. Ali što se može učiniti tako da tekućina u sustavima odvodnje ne zamrzne i ledene vode ne nastaju? Morat ćemo organizirati grijanje. To će vam ne samo ostati netaknuto, već i zaštititi vas i vaše kućanstvo od nesreća. To će vam pomoći pri grijanju kabela za odvodnju. Otkrijmo koji kabel za odvod je bolje odabrati i kako možete raditi grijanje cijelog sustava vlastitim rukama.

Odakle se pojavljuju mraz i čaše

Odakle dolazi led na krovu, jer u zimskim mjesecima ne kiše, a na krovu nitko ne izlijeva vodom odozgo. Dva čimbenika utječu na stvaranje mraza.

Razlika temperature između dana i noći. Posebno ovaj čimbenik ima svoj učinak u ranom proljeće, kada tijekom dana snijeg utječe na toplinu sunca i to se topi na krovu, postupno teče u sustav odvodnje vode. S početkom noći, temperatura zraka mijenja, dostižući točku ispod nule, zbog čega se voda taline počinje zamrzavati. Na taj način formiraju se led u kanalima i cijevi. Isto vrijedi i za krovni izbočenje kada se icili vješaju. Savjeti da cijeli dizajn drenaže nije dizajniran da izdrži dodatnu težinu. Ako ne praska u određenom dijelu ekspanzije, lako se može slomiti, ne može nositi težinu leda. U tom slučaju morate ga potpuno promijeniti.

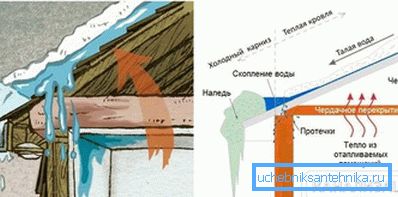

Učinak "toplog krova". Često, programeri čine krovove ili topli potkrovlje. Ako je krov slabo izoliran, može doći do gubitka topline. Ispada da čak i zimi, kada je temperatura ispod nule, snijeg počinje topljivati, jer se soba grije i, premda malo, krovni pokrov se zagrijava. Dakle, shema je ista kao u prvom slučaju: kada se spušta, voda se hladi, a zatim ponovno zamrzne. Posljedice su iste. Ali u ovom slučaju instalacija grijaćeg kabla u odvodnim cijevima ne eliminira sam problem, već samo posljedice: stvaranje leda i leda. Bolje je, naravno, sam riješiti problem, a ne simptom, zagrijavanjem krova.

Kako bi spriječili zagrijavanje krova zimi, stručnjaci savjetuju stvaranje tzv. Hladnog krova kad se ventilacijski potkrovlje ne zagrije. Još jedna točka je pravilno izvođenje krovnog kolača, pri čemu je izolacija odabrana dovoljnom debljinom i postoji jaz u ventilaciji. Ipak, nije 100% jamstvo da će problem biti potpuno riješen. Za pouzdanost je bolje izvršiti zagrijavanje sustava odvodnje. No, postavlja se pitanje, koji kabel je bolje odabrati?

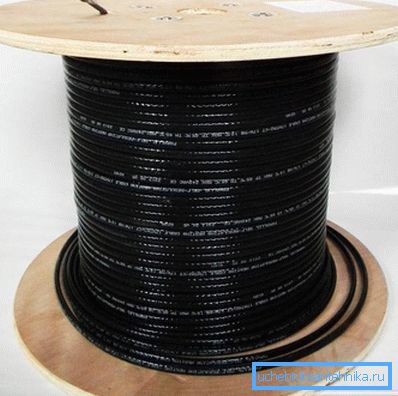

Odabir kabela za grijanje

Kako bi se spriječilo stvaranje mraza na izbočenjima i u sustavu odvodnje, koriste se grijači, koji danas postaju sve popularniji. Ali kako odabrati takav kabel tako da učinkovito obavlja svoj zadatak i da je ekonomičan? Za početak treba napomenuti da na tržištu postoje dvije vrste grijaćih kabela koje su prikladne za grijanje odvoda:

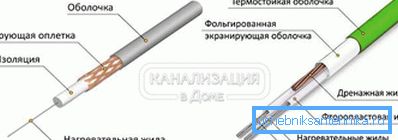

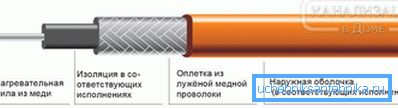

1. Otporni kabel. Izgleda kao jednostavan kabel koji se sastoji od metalnog vodiča prekrivenog izolacijom. Posebnost kabela je da ima konstantan otpor, stalnu temperaturu grijanja tijekom rada i konstantnu snagu. Grijanje elementa događa se spajanjem kabela na zatvoreni strujni krug, tj. Radi iz utičnice.

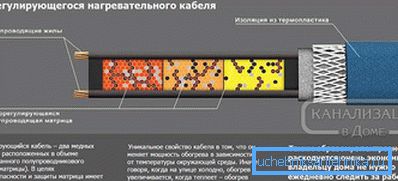

2. Samoregulirajući kabel. Ova vrsta ima veliki potencijal za grijanje krovnog izbočenja i sustava odvodnje vode. To je više tehnološki nego otpornosti, a sastoji se od matrice (samodignacijski element za grijanje), unutarnjih i vanjskih izolacijskih školjaka i zaštitne pletenice. Posebnost takvog kabela je da matrica reagira na temperaturu okoline, a kada se temperatura spusti ili povećava, mijenja se stupanj zagrijavanja.

Prilikom odabira kabela za grijanje, morate uzeti u obzir specifičnosti operacije jer će to utjecati vanjska okolina i negativne temperature. Obratite pažnju na vanjski polimerni omotač proizvoda zadržava svoju čvrstoću i nepropusnost u različitim uvjetima. Kabeli trebaju imati sljedeće karakteristike:

• Radite pri visokoj vlagi. Utjecaj vlage, koji će uvijek biti prisutan, ne bi trebao utjecati na performanse cijelog sustava grijanja. Potrebno je pažljivo izolirati kabelske spojeve kako biste bili sigurni da su nepropusni.
• Visoka mehanička čvrstoća. Važan pokazatelj, jer će vanjski zaštitni omotač biti podložan različitim vanjskim utjecajima: to je velika težina snježne kape, tuče, ptice koje žele udariti kabel itd. Školjka mora izdržati sva opterećenja, čuvajući njezin integritet.

Svaka od dvije vrste kabela može učinkovito obavljati grijanje odvodnih kanala i krovnih izbočina, jer svaki od njih ima svoje osobine, prednosti i nedostatke. Da bismo olakšali zadatak odabira proizvoda, razmislimo o ovim značajkama.

Otporni ili samoregulirajući

Princip rada otpornih modela je da se, kada se uključi, električna energija pretvori u toplinsku energiju. Glavna razlika takvih kablova je njihova pristupačna cijena i pouzdanost tijekom rada. Činjenica je da je dizajn kabela prilično jednostavan. Postoje modeli pojedinačne snage - niže snage i jake - s povećanom snagom. Najčešće su ovi vodiči izrađeni od bakrene žice. Međutim, tako da tijekom rada ne uzrokuje elektromagnetsko zračenje, osigurana je posebna zaštita. Također obavlja funkciju uzemljenja žice. Za zaštitu žica od vanjskih utjecaja i sprečavanje kratkih spojeva, osiguran je vanjski polimerni omotač.

Zbog jačine električne struje koja prolazi kroz vodiče, površina kabla se zagrijava, zbog čega se toplina vanjskom okolišu, u našem slučaju, na izlazu i nadvisuje krov kako bi se sniježio. Razmotrimo i neke značajke rada ovih elemenata grijanja:

1. Maksimalna duljina takvog kabela je oko 200 m.
2. Rezanje kabela, opet povezivanje, zabranjeno je jer može utjecati na njegovu učinkovitost. Preporuča se unaprijed izvršiti sve proračune, saznati ukupnu potrebnu snimku i odabrati optimalnu dužinu čvrstog kabela.
3. Kada kupujete, puno je učinkovitije kupiti cijeli set odjednom, u kojem ne postoji samo kabel, već i kontrolni uređaji i pričvršćivanje.

Ovi kabeli imaju neke značajne nedostatke. Jedna od njih je i visoka potrošnja električne energije koja će utjecati na račune komunalnih usluga. Da bismo osigurali dobro grijanje, trebamo modele čija nominalna snaga kreće se od 100 do 180 W / m. Drugi značajan nedostatak je da se uvjeti u kojima se mogu nalaziti različiti dijelovi kabela razlikuju. Neke površine mogu biti u zraku, drugi ispod lišća, treći ispod snijega, itd. Ali snaga je da je prijenos topline sa cijelog kabela jednak. Dakle, da se otopi snijeg, potrebna vam je određena količina topline koja će biti izgubljena u drugim područjima koja ne zahtijevaju takvo zagrijavanje. Ispada da grijanje krova i odvoda, nosi neke gubitke i grijanje je neučinkovita.

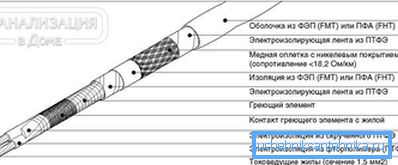

Alternativna je vrsta takvih kablova s ​​zonski zagrijavanjem kabela. Zahvaljujući značajkama dizajna, zagrijavanje kabela ne dolazi preko njegove površine, već samo u određenim područjima. Još jedno rješenje je izbor kabela s različitim otporima.

Savjet! Prosječna cijena takvih proizvoda uglavnom ovisi o njihovoj konfiguraciji i snazi. Na primjer, najčešći kabel bez dodatne opreme može se kupiti za 100 rubalja po 1 m.

Potpuno drugačija stvar je samoregulirajući kabel. Ova je opcija mnogo ekonomičnija i profitabilnija. Idealna je za grijanje odvoda, jer je glavna prednost kabela da troši manje energije i regulira snagu struje, ovisno o temperaturi okoline. Također se sastoji od dvije vodljive žice, stvarajući otporni učinak. Samo ove žice su spojene posebnom matricom, koja reagira na promjene temperature. Što je niža temperatura, to se kabel zagrijava i obrnuto.

No, postoji jedna značajna nijansa koja se odnosi na zagrijavanje odvoda s ovim kabelom. Glavni nedostatak takvih kablova je njihova visoka cijena, pa je takav kabel za postavljanje odvoda vrlo skup. Zašto? Zimi, temperatura okoline uvijek će pasti ispod nule. Ispada da će kabel raditi oko sata na maksimalnu snagu, i praktički nema mogućnosti samoregulacije. Kao rezultat toga, u smislu funkcionalnosti, učinkovitost takvog kabela dolazi do tradicionalnog buntovnog kabela, ali samo ste ga platili nekoliko puta skuplji.

Ipak, to se može ispraviti ako dodatno kupite jedinicu za podešavanje snage ulazne struje. Ako takvu jedinicu prebacujete s senzorom temperature, možete sami podesiti snagu grijanja, ovisno o vanjskoj temperaturi zraka, što vam daje posebne mogućnosti.

Značajke samoregulirajućeg kabela:

• velika vrijednost. Srednji modeli čija je snaga 15 W / m. će vas koštati od 210 rubalja za 1 sekundu;
• sigurnost i pouzdanost;
• ekonomija i jednostavnost;
• Tijekom vremena polimerni umetak će se razbiti, jer ima određeni broj radnih ciklusa. Nakon toga, stupanj strujne provodljivosti znatno će se smanjiti.

S obzirom na gore navedene čimbenike, možete odlučiti koji kabel za grijanje želite. Sve ovisi o vama i vašoj želji. Stručnjaci preporučuju kombiniranje samoregulirajućih kabela s buntovnim, a zatim će se povećati učinkovitost i kvaliteta grijanja. Na primjer, otporni kabeli se mogu koristiti u krovnom dijelu, koji imaju konstantnu temperaturu i učinkovito zagrijavaju presjek od snijega i leda. No samoregulirajući kabeli se mogu montirati u sustav za odvod u žljebovima.

Savjet! Ako govorimo o izračunu potrošnje energije i potrošnje kabela, tada su za buntovne modele najbolja opcija proizvodi čija snaga iznosi 18-22 W / m. Kod odabira samoregulirajućih kabela pazite na modele 15-30 W / m.

Savjet! Razmotrite činjenicu da ako je vaš sustav odvodnje izrađen od polimernih materijala, tada je maksimalna snaga takvih kabela 17 W / m. i više nema. U suprotnom postoji opasnost od oštećenja drenaže zbog prekomjerne topline.

Sve što trebate učiniti je izračunati pravi iznos materijala i kupiti ga u trgovini.

Komponente sustava grijanja za odvodnju

Trebali biste znati da pored izravno grijanja kabela, sustav grijanja uključuje i druge komponente:

1. Spojnice za učvršćenje kabela na mjestu.
2. Upravljačka ploča Ovaj uređaj uključuje: trofazni prekidač, zaštitni uređaj za isključivanje sustava s osjetljivošću od 30 mA, četveropolni kontaktor, jedno polni prekidač za svaku fazu, prekidač za krug termostata i alarmnu lampu.
3. Komponente distribucijske mreže: kabeli za napajanje koji grije grijaće kabele, signalne kabele koji spajaju senzore termostata na upravljačku ploču, kutije ožičenja i spojke kako bi se osigurala nepropusnost svih spojeva.
4. Termostat. Za reguliranje rada cijelog kabelskog sustava za grijanje, možete koristiti dvije vrste uređaja: izravno termostat, koji ovlašćuje sustav u određenom temperaturnom rasponu i meteorološku stanicu. Razlika meteorološke postaje je što osim postavljenog temperaturnog područja može kontrolirati prisutnost padalina i njegovo taljenje na krovu. U sastavu ne postoji samo senzor temperature, već i senzor vlage. Neki modeli imaju unutarnji senzor vlage i senzor temperature.

Stvar je u tome kada se u kabelskom sustavu koristi konvencionalni termostat, morat ćete pratiti situaciju: ako se na krovu pojavi padalina, pokrenite sustav ručno, a ako nisu, isključite ga. Zahvaljujući meteorološkoj postaji, cijeli proces rada može se lako automatizirati i uređaj se može odgoditi za isključivanje. No ipak, ako govorimo o cijeni, to je više isplativo kupiti termostate i obaviti sav posao ručno. Sada ćemo naučiti kako osobno montirati takav sustav.

Tehnološka instalacija sustava grijanja

Za početak, vidimo u kojim zonama treba postaviti grijaće vodove za sustav odvodnje vode. To su uglavnom mjesta gdje se rastopiti voda i područja na kojima nastaje mraz. Koje su ta mjesta:

1. Žljebovi. Obavezno je postaviti grijaće kabele u kanalima u jednom ili više filama duž cijele duljine.
2. Odvodne cijevi, ispušni plin iz grmlja. Osim toga, potrebno je ojačati kratere i izlaz cijevi, gdje se najčešće formira led. Obično se u cijev postavljaju dva užeta kabela.
3. Krovovi Endova. Kabel se položi i spušta. Duljina se odabire najmanje 1 m od početka izbočenja, no preporuča se to učiniti za 2/3 ukupne duljine doline.

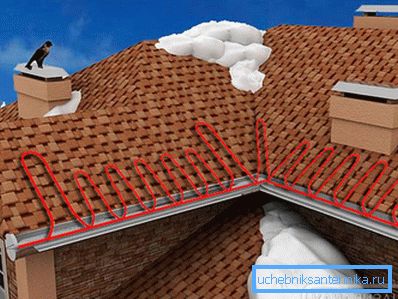

4. Kako bi se spriječilo stvaranje leda i leda na stražnjem dijelu krova, žice se složuju pomoću "zmija" metode. Ova shema uključuje polaganje grijaćeg kabela uz rub vijenca. Treba imati na umu da na čvrstim površinama korak zmija ovisi o mnoštvu uzorka, i na mekom krovu, ovisno o snazi ​​koju kabel daje po kvadratnom metru. Visina takvog trokuta odabrana je tako da se na površini koja se zagrijava ne stvara hladna zona. U suprotnom bi se na tim mjestima moglo pojaviti led.
5. Kapelnik na liniji odvajanja tekućine. Potrebno je pričvrstiti jednu ili dvije niti, ovisno o veličini i izgledu kapanja.

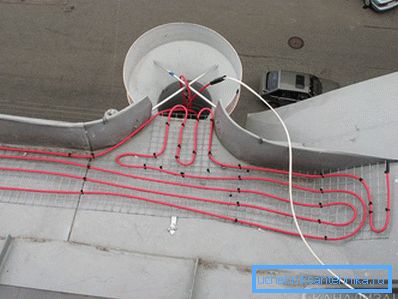

A sada ćemo poduzeti detaljni uvid u način opremanja odvodnje kabelskog sustava grijanja. Morate instalirati sustav u skladu sa sljedećim pravilima:

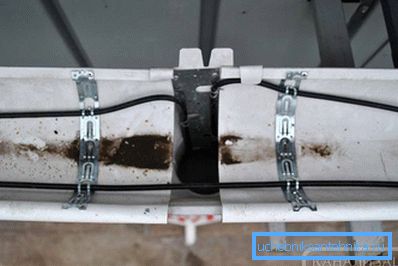

1. Za pričvršćenje grijaćeg kabela u žljebove, koristite posebnu kasetu za ugradnju. Trake traka, postavljene preko, čvrsto držite kabel na žlijeb. Stupanj montaže za različite kabele je drugačiji. Na primjer, samoregulirajući kabel mora biti fiksiran u koracima od 50 cm, a buntovni kabel je 25 cm. Traka se pričvršćuje na izlazu sa zakovicama, a kako se ne bi slomili, ta se mjesta obrađuju brtvilom.

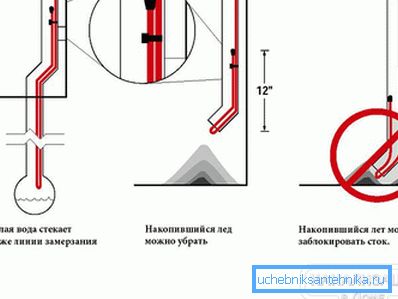

2. U odvodnim cijevima kabeli se učvršćuju s ugradbenom trakom ili cijevi za skupljanje topline. U slučaju kada je visina cijevi veća od 6 m, preporuča se da kabel bude dodatno spojen na metalni kabel u izolacijskom omotaču kako bi se prenio cijelo opterećenje na njega.
3.
   U lijevku i na kraju cijevi, grijaći kabeli se pričvršćuju pomoću iste ugradbene trake s zakovicama.
4. U krovnom materijalu kabel mora biti pričvršćen za ugradnu traku na brtvenom materijalu. Postoji još jedna mogućnost: na mekom krovu, pričvršćivanje se događa zbog posebnih SLT-C klipova, koji su pričvršćeni vijcima ili noktima na krovu. Ali postoji mogućnost da će krov početi curiti, pa sve mora biti zapečaćeno silikonskim brtvilom. U metalnom krovu takve su spojnice pričvršćene na rebra.
5. Prije fiksiranja elemenata sustava grijanja, morate pregledati sve instalacijske stranice. Ne smiju biti strani objekti, oštri rubovi mogu oštetiti kabel.
6. Odjeljke kabela treba provjeriti radi usklađenosti s zonom grijanja njihove duljine.
7. Ako se tijekom provjere ispostavi da je kabel predugačak ili nije dovoljno dugačak, sekcija mora biti izrezana, uklonjena ili dodana, zanemarena, proširena i osigurana.
8. Nakon toga potrebno je ugraditi kutije za montažu, pričvrstiti ih i izračunati izolacijski otpor sekcija.
9. Sljedeća je instalacija senzora termostata, postavljeni su strujni i signalni kabeli.
10. Sljedeća faza je instalacija upravljačke ploče.
11. Sada se mjeri otpor i kabeli napajanja i signala zvonjavaju.
12. Za pouzdanost potrebno je testirati radi li zaštitni uređaj za zaustavljanje.
13. Nakon toga ostaje samo prilagoditi termostat u željeni temperaturni raspon i izvršiti probni rad cijelog sustava.

To je sve, sada se grije vaš odvod i nadstojnik krova, što će vam omogućiti da riješite problem zamrzavanja vode na tim mjestima, kao i stvaranje snijega i leda. Budite pažljivi radeći sve radove na visini. Koristite pouzdanu podlogu ili skele.
