Kabel za zagrijavanje cijevi: instalacije i radne značajke

U ovom članku ćemo govoriti o tome što je grijaći kabel za cijevi, koji je njegov uređaj i kako se može koristiti kako bi se izbjeglo zamrzavanje cjevovoda. Uzimajući u obzir klimatske uvjete tipične za rad cjevovoda u Ruskoj Federaciji, moguće je u hladnoj sezoni spriječiti njihovo smrzavanje i naknadno zatajenje zagrijavanjem transportiranog tekućeg medija.

Upotreba posebne žice omogućuje ne samo isključivanje vjerojatnosti stvaranja leda i održavanje potrebnih parametara tlaka, već i značajno smanjenje dubine vodovoda.

Raznolikost kabela za grijanje

Pravodobni grijaći kabel za cijevi na tržištu predstavlja široku paletu proizvoda inozemnih i domaćih proizvođača. I zato je toliko važno razumjeti koji proizvod, za koje je svrhe namijenjen i što treba kupiti, a što je bolje odbiti.

Uobičajeno je prikazan cijeli kabel za cijevi za grijanje vode:

• otpornu modifikaciju;
• samo-podešavanje modifikacije.

Obje vrste grijanja imaju jedinstvene karakteristike koje treba uzeti u obzir prilikom odabira i ugradnje. Razmotriti tehničke i operativne karakteristike obje izmjene što je detaljnije moguće.

Otporni kabel

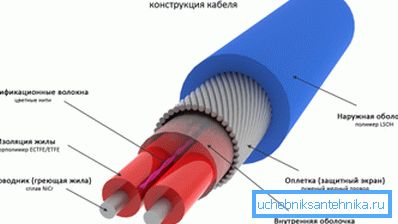

Otporni kabel za cijevi za grijanje je jedan, obično dva tanka vodiča oblika spirala obložena polimernom izolacijom. Glavna prednost ove opcije je razumna cijena.

Važno: Kabel predstavljen na prodaji, realiziran je segmentima određene duljine s odgovarajućim otporom. Stoga je potrebno odmah odabrati odgovarajuću veličinu, jer neće biti moguće rezati kupljenu žicu na proizvoljnu duljinu.

Jednožilna veza izrađena je s oba kraja. Snažna modifikacija s jednog kraja je kratko spojena, a s druge strane povezana je s rukama na izvor napajanja. Izbor snažne žice je poželjniji, jer treba pola onoga što je slučaj kod jednogjezgrenog kabela.

Tehnološki napredna inačica buntovne žice za grijanje je zonski sekcijski kabel. Strukturno, sustav je glavni kabel, na kojem se nalaze dvije žice s niskim otporom.

Između ovih žica, na nekoj udaljenosti jedna od druge, povezani su segmenti spiralnih vodiča. Zonska modifikacija žice za grijanje je skuplja od uobičajenog analognog, međutim takva žica, ako je potrebno, može se rezati u skladu s odgovarajućom dužinom.

Nedostaci buntovnih kabela uključuju mogućnost pregrijavanja, vjerojatnost hladnih zona, kako na početku tako i na kraju kruga.

Među prednostima zabilježimo takve kvalitete kao što su:

• niska cijena;
• dugoročna stalna snaga;
• nula vjerojatnost upadne struje;
• jednostavnost instalacije;
• pouzdanost i trajnost sustava kao cjeline;
• sigurnost u radu.

Samoregulirajući kabel

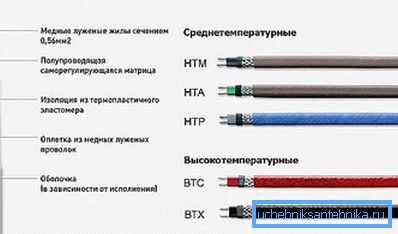

Samoregulirajući kabel za grijanje cijevi sastoji se od dva vodiča zatvorena u zajedničkom polimernom omotaču. U skladu s promjenama temperature okoline, otpor vodiča, kao rezultat toga, toplinski izlaz se automatski regulira na svakoj točki žice.

Ova vrsta kabela proizvedena je prilagođena određenoj temperaturi, na primjer, možete kupiti modifikaciju dizajniranu za temperaturu leda taljenja.

Žice su označene odgovarajućom oznakom, u kojoj su navedeni pokazatelji kao mjerač po metru na + 10 ° C i snaga pri minusu temperaturi okoline.

Kablovi ove vrste su ekonomični, pouzdani i sigurni u radu. Žica se može rezati na željenu dužinu, što eliminira otpad materijala tijekom instalacije.

Važno: Samoregulirajući sustavi grijanja zahtijevaju profesionalni pristup instalacijskom radu. U slučaju nedovoljne kvalitetne ugradnje kraja i prilagodnih rukavaca, moguća je neuspjeh cijelog sustava grijanja.

Otpornost na ožičenje

Ova vrsta električnih instalacija funkcionira kao obični električni grijač, te stoga instalacija i rad uređaja ne čine posebno teškim.

Kao što je već spomenuto, u skladu s metodom spajanja na ožičnu ožičenja napajanja podijeljena je na jednojezgrene i dvosmjerne:

1. Žica za jednožilno grijanje - To je jedan vodič, prekriven izolacijom, zaštićen pletenicom i gornjim polimernim omotačem, osiguravajući potrebni stupanj nepropusnosti.

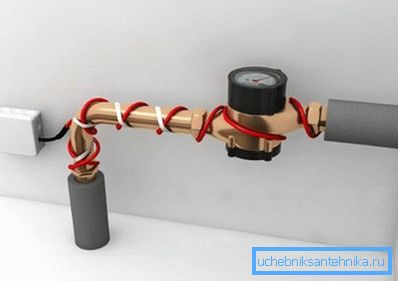

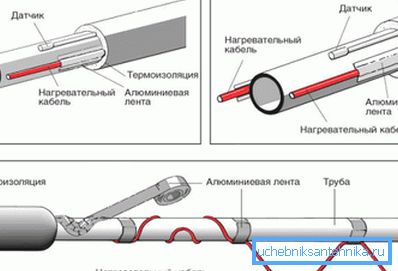

Budući da je kabel povezan s obje strane, treba ga staviti u petlji, tako da su oba kraja smještena na istom mjestu gdje se spajaju. Najraznovrsniji način ugradnje je postavljanje na obje strane cijevi.

Jednodijelni otporni ožičenje može se polagati izvana i postoji niz dobrih razloga:

• Postavljanje jednogjezgrenog kabela u šupljinu cijevi će dvostruko povećati volumen, što će vjerojatno rezultirati smanjenjem tlaka vode i naknadnim začepljenjima;
• Unutarnji raspored najvjerojatnije će se pretvoriti u isprepletenost žice koja će najvjerojatnije dovesti do pregrijavanja i kasnijeg neuspjeha.

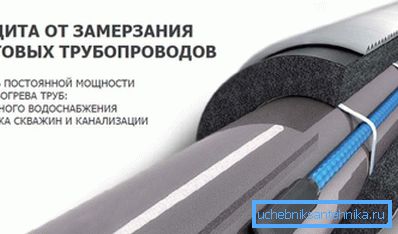

1. Prethodno zagrijavanje cijevi s dvostupanjskim kabelom je red veličine učinkovitiji i lakši.. Grijanje se provodi na dvije vene i stoga ne treba postaviti petlju.

Ova prednost omogućava pozicioniranje ožičenja s istim uspjehom i izvan i unutar cijevi. Zbog činjenice da su žice spojene zajedno u jednoj pletenici, položaj ožičenja unutar cijevi neće utjecati na tlak i neće dovesti do začepljenja.

Upute za ugradnju dvosmjernog kabela za grijanje uključuju umetanje pete u cijev. Okomica se koristi za umetanje buntovnog kabela prema unutra. Da bi voda koja prolazi kroz cijevi ne bi izašla van, na toj se utičnici postavlja posebna hermetička spojnica.

zaključak

Sada znaš što je ožičenje za zagrijavanje plinovoda. Vođeni gore navedenim informacijama, možete zaštititi cjevovod od zamrzavanja i osigurati maksimalnu učinkovitost njenog rada.

Više informacija o cijevi za grijanje možete pronaći pomoću kabela gledanjem videozapisa u ovom članku.
