Kako dobiti cijev kroz zid

Poznato je da pouzdanost rada bilo kojeg uređaja za grijanje u privatnoj kući uvelike ovisi o tome koliko je dobro ugrađen sustav za ispuštanje plina. Prema trenutnom SNiP-u, formiranje dimnog kanala u kući u izgradnji provodi se istovremeno s izgradnjom svojih glavnih građevina. Međutim, prilikom ugradnje ispušnog plina u već izgrađenu zgradu, morat ćete izravno graditi dimni kanal preko svojih zidova.

Zato prije izvođenja radova vezanih uz uređenje dimnog kanala u gotovoj strukturi, pažljivo se upoznajte s načinom povlačenja cijevi kroz zid kuće. Naš je članak posvećen rješavanju ovog važnog pitanja, u kojem ćemo pokušati što više govoriti o specifičnostima provedbe relevantnih postupaka.

Prije svega treba obratiti pažnju na važnost vezana uz kanale za ispuštanje proizvoda izgaranja iz modernih sustava grijanja.

Savjet! Potreba za pouzdanim ispušnim kanalom za odlaganje izgaranja objašnjava ne samo nužnost stvaranja uvjeta za učinkovito funkcioniranje sustava grijanja, već i brigu o zdravlju ljudi koji žive u kući.

Značajke dizajna

Značajke dizajna

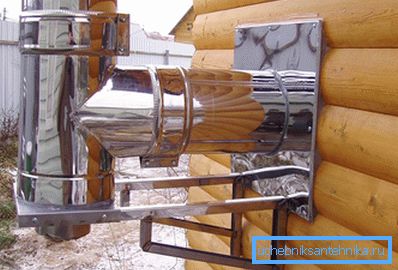

Pri postavljanju dimnih ispušnih sustava, postavljenih kroz zid kuće, moraju biti ispunjeni sljedeći uvjeti:

  1. Prije svega, uvijek biste se trebali sjetiti da put polaganja kanala dimnjaka mora biti na dovoljnoj udaljenosti od drugih kućanskih komunikacija.
  2. Blizu mjesta postavljanja kroz zid na dimnjaku ne bi trebalo biti oštrih kutova, koji su uzrok stvaranja tzv. "Vrtloga" protoka. Neželjena posljedica ovog fenomena može biti brzo začepljivanje dimnjaka s čađom.
  3. Na mjestima gdje cijev prolazi kroz zid, potonji moraju biti pouzdano zaštićeni posebnim kućištem ili kvalitetno ožbukani. Posljednja metoda zaštite uključuje upotrebu izolacijskog materijala jedne ili više vrsta.
  4. Čepovi za dimnjake s obje strane zida trebaju se montirati u koracima ne većim od 60 mm.
Zaključak kroz zid

U slučaju da uzmete u obzir sve gore navedene zahtjeve, ne biste trebali imati problema s pridržavanjem zakona o gradnji koji uređuju rad ove klase, kao i pouzdanost cijelog sustava u cjelini.

Postupak ugradnje

Postupak ugradnje

Instalacija cjevovoda dimnih plinova, izvedena u smjeru od uređaja za grijanje prema ispušnoj cijevi, počinje obilježavanjem puta unutarnje instalacije, kao i odabirom točke povlačenja izvan granica prostorije. Prema ovoj oznaci, u zidu se priprema rupa od potrebnog promjera, koja odgovara dimenzijama mlaznice koju treba montirati.

Savjet! U tom slučaju, ako postoji potreba za izolacijom cjevovoda položenog kroz zid, rupu treba napraviti s malom marginom.

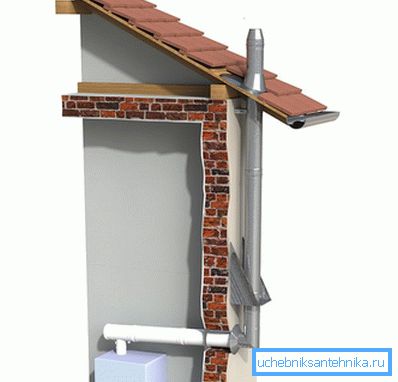

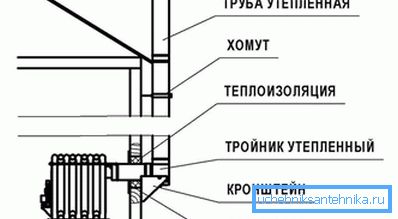

Odvojni vod cijevi postavljen na zid čvrsto je pričvršćen uz pomoć posebnih nosača, nakon čega je umetnuta u prolaznu rupu i obložena izolacijskim materijalom koji ste odabrali (na primjer, folijska mineralna vuna). Kod vertikalne ugradnje unutarnjeg cijevnog kanala često postoji potreba za oštrom promjenom smjera brtve (pod kutom od 90 stupnjeva). U takvoj situaciji trebat će vam poseban čaj s čašom za čišćenje, instaliran na određenoj udaljenosti od zida i omogućavajući pristup reviziji kanala (kako biste ga očistili od nagomilanog čađe).

Radite na zaključku

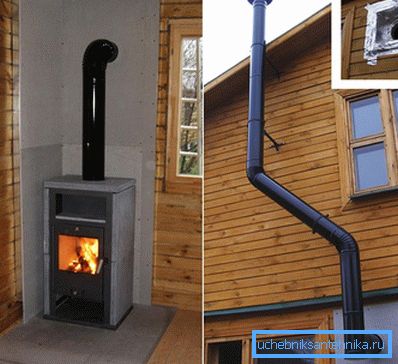

Nakon uklanjanja cijevi kroz zid, izgrađena je do duljine koja je dovoljna za formiranje vrha, previsoko iznad krova. Da naglo mijenja smjer vanjskog brtvila, koristi se još jedan T, koji igra ulogu prijelaznog elementa.

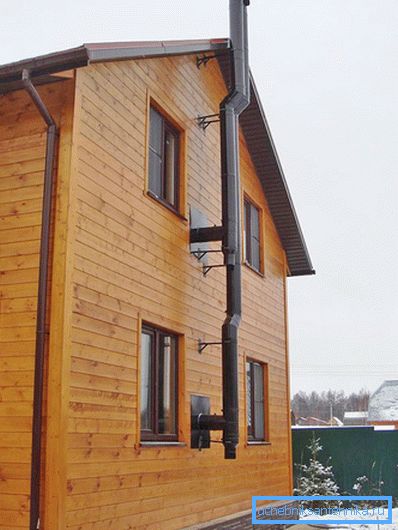

Vanjski raspon odvodne cijevi fiksiran je na površinu zida pomoću posebnih učvršćenja koja se nalaze svaka dva do tri metra.

Savjet! Ožičenje dimnjaka preko zida zidne ploče podrazumijeva obveznu izolaciju dijela cijevi s nezapaljivim materijalom, koji se najčešće koristi kao azbest ili opeka.

Jasno je da je ovo stanje povezano s obveznim pridržavanjem sigurnosnih zahtjeva u smislu zaštite od požara objekta. S druge strane, pouzdana izolacija dimnog kanala omogućit će znatno produljenje vijeka trajanja cjelokupnog sustava dimnih plinova kao cjeline.

Dimovodni kanal se vodi kroz zid drvene zgrade pomoću posebnih konstrukcija cranked cijevi opremljene takozvanim "vrata" koji se koriste kao elementi za podešavanje potiska u cijevi. Za pričvršćivanje dimnjaka na zid koriste se metalni nosači, koji se montiraju u pravilnim intervalima koji ne dulje prelaze 1 metar.

Savjet

Stručni savjeti

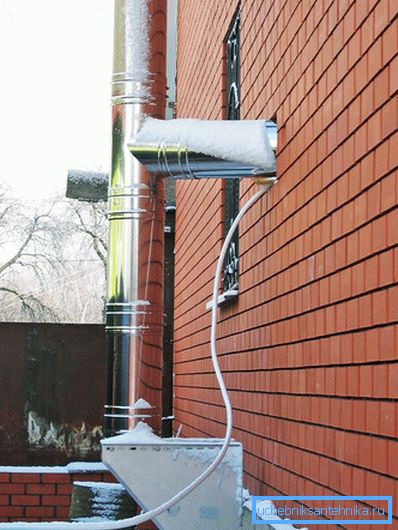

Jamstvo visokokvalitetnog instalacijskog rada može uzeti u obzir mišljenja stručnjaka, uzimajući u obzir sljedeće preporuke:

  1. Prije nastavka instalacije sustava ispušnog sustava sagorijevanja, potrebno je utvrditi snagu opreme za grijanje i odabrati promjer dimnih plinova koji odgovara ovom pokazatelju.
  2. Izbor ukupne duljine dimnog kanala (uključujući točku njegovog pražnjenja kroz zid) trebao bi biti napravljen uzimajući u obzir postizanje optimalne razine potiska, bez čega učinkovito funkcioniranje montirane opreme nije moguće.
  3. Istodobno, trebate biti svjesni da s povećanom razinom vlažnosti pogon opreme gubi svoju učinkovitost jer će u tom slučaju toplina biti uklonjena iz kuće s jakim protokom plina.

Kako biste izbjegli takve gubitke, stručnjaci vas savjetuju da obavite sav posao u skladu s postojećim propisima. Osim toga, prilikom priključenja dimnjaka na opremu za grijanje treba koristiti standardni prijelazni elementi (koljena ili čepovi).

Kvačica za dimnjak

Svi koji instaliraju sustav iscrpljivanja proizvoda izgaranja u već obnovljenoj kući trebaju se sjetiti da se takav projekt može provesti na dva različita načina:

  • U prvom slučaju koristi se posebna teleskopska jedinica koja osigurava nepropusnost dimnjaka kroz zid, u koju se dodatno ugrađuju cijevi većeg promjera s zaštitnim pločama postavljenim na njihovim rubovima.
  • Prema drugoj metodi, prostor između zida i dimnjaka je zapečaćen mineralnom vunom, koji se istodobno koristi kao grijač.
Ožičenje dimnjaka

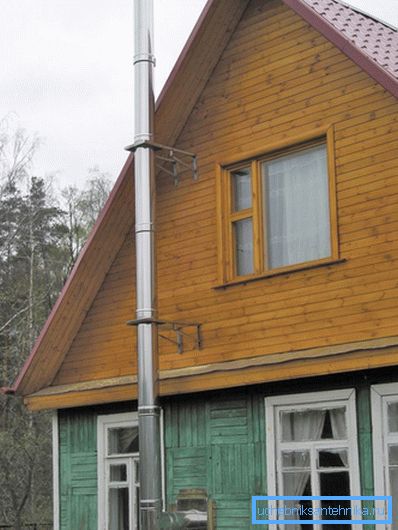

Način stavljanja dimnjaka kroz zid smatra se najoriginalnijim i relativno jeftinim načinom da se dogovori u potpuno obnovljenoj kući. Sprema ugovarača od dodatnih poteškoća povezanih s potrebom pripreme rute koja bi inače trebala proći kroz krov i međusobno preklapanja. Osim toga, korištenje ove tehnike omogućit će vam značajno smanjenje vremena za cijeli kompleks instalacijskih radova.
