Kako i kakva je veza metalnih cijevi

Postoje nekoliko načina povezivanja bakrenih cijevi kod instaliranja cijevnih sustava. Na građevinskom tržištu postoji mnogo različitih spojeva, pričvrsivača, lemljenja za takav materijal, omogućujući izvode i odvojive i jednodjelne priključke koji ne zahtijevaju održavanje. Ovaj članak će pogledati sve njih, uključujući povezivanje metalnih cijevi s niti.

Metode priključenja bakrenih cjevovoda

Instalacija sustava sastoji se od sljedećih koraka:

• obilježavanje segmenata - važno je napraviti velika mjerenja s potrebnim tolerancijama;
• rezni proizvodi - napravljeni strogo pod pravim kutom s posebnim alatom. Bolje mu je učiniti više okretaja, tako da kasnije ne primjenjuju dodatni napor;
• uklanjanje reznih rezova i oksidnog filma;
• par segmenata.

Povezivanje bakrenih cijevi može se pojaviti na sljedeće načine:

• kapilarno lemljenje;
• visokotemperaturno lemljenje;
• kroz armature.

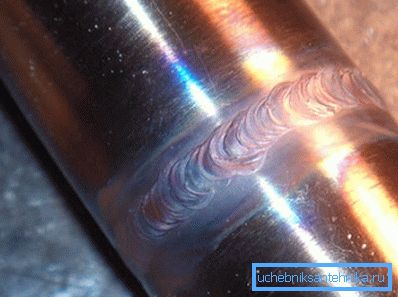

lemljenje

Razmislite o tome kako spojiti bakrene cijevi na ovaj način, a ispod predloženih uputa za proces će vam pomoći da to bolje razumijete:

1. Nanesite toplinu na čistu površinu.
2. Spojite dijelove i nanesite lem na zglob.
3. Zagrijte zglob ravnomjerno pomoću baklje ili puhaljke dok se promjena ne mijenja u boji i talog se topi.
4. Uklonite plamenik plamenika i dopustite rastaljenom lemu da zatvori razmak između dijelova i zamrzne.

Savjet: Stručnjaci preporučuju da se nanosi štapić za lemljenje dužine jednak promjeru proizvoda. Prije lemljenja možete rezati šipke željene duljine. Ako je jedan od elemenata za spajanje već u tvornici prevučeni s lemljenjem, nije ga potrebno dodati pri lemljenju.

1. Nemojte nanositi mehaničku silu nakon punjenja zgloba, dajući mu vrijeme da se ohladi.
2. Uklonite preostali dio lemljenja i protjecanja iz spoja s mokrom krpom nakon potpunog hlađenja.
3. Isperite sustav toplom vodom, inače će strujanje katalizirati razvoj korozije. Stoga je prisutnost na unutarnjim površinama nepoželjna.

pogodan

Priključni elementi sustava bez lemljenja moguće je uz pomoć pribora koji su po svojoj namjeni spojeni u dvije skupine:

• ravne linije - povezivanje dijelova istog promjera;
• prijelazni - za povezivanje dijelova različitih promjera.

Priključci su izrađeni za cijeli raspon promjera proizvoda. Njihova cijena može varirati ovisno o odredištu.

Ovisno o konfiguraciji i izvedenim funkcijama razlikuju se sljedeće vrste pribora:

Evo nekoliko načina za rad s opremi:

• lemljenjem, kada se kositar pohrani na spoju spojnice. U njega je umetnuta cijev koja je prethodno obrađena s tekućinom, a zatim se sklop zagrijava sve dok se lemnik ne otopi i popuni prazninu;
• uz pomoć samonamjenskih niti kada postoje odgovarajuće unutarnje i vanjske niti na krajevima dijelova koji se spajaju;
• cvjetni (kompresijski) elementi za spajanje različitih promjera. Cijev je pričvršćena na spojnicu uz pomoć prstenastog brtvljenja i gornjeg dijeljenja ili nerastavljivog prstena. Konvencionalni alati pogodni su za crimping;
• pričvrsni vijak koji se sastoji od tijela i rukavca. Montira se uz pomoć posebnih press tongs;
• self-locking dolikuje, čiji se princip temelji na dva prstena, od kojih jedan ima zube. Kada se pritisne posebnim ključem, zubi se utiskuju u drugi prsten, osiguravajući pouzdanu artikulaciju. Uklanja se lako kao nošen.

Metode spajanja dijelova željezne cijevi

Nepropusnost matrica je osigurana gumenom brtvom koja je ugrađena u utičnicu.

Za spajanje cijevi od lijevanog željeza koriste se slični spojevi od lijevanog željeza:

• spojke;
• koljena;
• slavine;
• Tees;
• prijelaza;
• priključne prirubnice;
• dopuniti.

Postoje takve vrste spojnica:

Savjet: Imajte na umu da postoje i spojke s prirubnicama ili utičnicama na krajevima, što omogućuje instalaciju sustava cijevi od dijelova izrađenih od različitih materijala.

Lijevanje cijevi od lijevanog željeza u zavojima cjevovoda izvodi se pomoću savijanja s različitim kutovima nagiba od 10 ° do 90 °.

Dostupne su u dvije verzije:

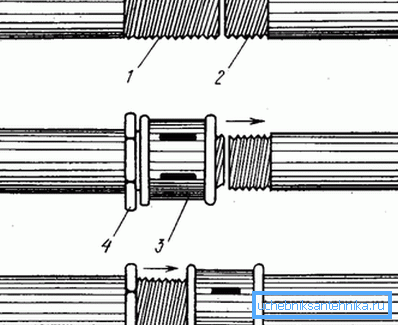

• na krajevima unutarnjeg navoja;
• S jednog kraja, vanjski nit, a drugi - unutarnji.

Spojimo cijevi na granama

Ako je potrebno spojiti duljinu od tri cijevi, koriste se dvije vrste cijevi s unutarnjim navojem: tri kraja istog poprečnog presjeka ili dva kraja istog poprečnog presjeka, a treći manji promjer.

1. Krajevi velikih promjera su opremljeni prirubnicama i utičnicama u različitim kombinacijama.
2. Spajanje na četiri segmenta izvodi se s poprečnim komadima s utičnicama ili prirubnicama na krajevima.
3. Čep od lijevanog željeza je u obliku cilindra, čiji je jedan kraj zapečaćen. Tu su i kape u obliku šesterokuta, flanirane i rebrima za jednostavnu instalaciju.

1. Pričvrsne prirubnice za cijevi od lijevanog željeza izrađene su od nodularnog željeza s zaštitnom epoksidnom prevlakom protiv korozije.
2. Zbog čvrstoće osigurava elastična brtva polimera. Montira se stiskanjem prstenastog prstena.

Instalacija cijevi od lijevanog željeza u slučaju kad se sekundarna cijev povuče iz glavnog cjevovoda izvodi se pomoću sedla. Zatim se stezaljke, ventili ili sekundarni cjevovodi pričvršćuju s stezaljkama.

zaključak

U članku se detaljno opisuju mogući načini povezivanja metalnih cijevi, posebice bakra i lijevanog željeza, međusobno. Svaka metoda ima svoje osobine, stoga se u nekim slučajevima koristi (vidi i članak Electrowelded Pipe: tehnički parametri i opseg).

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
